ADUM2400（四通道数字隔离器）-AD代理

ADUM2400的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：四通道数字隔离器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM2400的产品详情：

ADuM2400/ADuM2401/ADuM2402均为采用ADI公司iCoupler技术的4通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM2400/ADuM2401/ADuM2402隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM2400/ADuM2401/ADuM2402具有低脉冲宽度失真（CRWZ级小于2 ns）和严格的通道间匹配（CRWZ级小于2 ns）特性。ADuM2400/ADuM2401/ADuM2402隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用

通用高压多通道隔离
医疗设备
电机驱动器
电源

ADUM2400的优势和特点：

低功耗工作
5 V 工作电压 - 请参考数据手册
3 V 工作电压 - 请参考数据手册
双向通信
3 V/5 V 电平转换

工作温度最高可达105°C
高数据速率：DC至90 Mbps (NRZ)
精密定时特性
脉冲宽度失真：2 ns（最大值）
通道间匹配：2 ns（最大值）
欲了解更多特性，请参考数据手册

ADUM2400具体的完整产品型号参数及价格（美元）：

ADUM2400ARIZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM2400ARIZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM2400ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM2400ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.43（1000+个）

ADUM2400BRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM2400BRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM2400BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM2400BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.83（1000+个）

ADUM2400CRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM2400CRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM2400CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM2400CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.02（1000+个）

ADUM2400的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

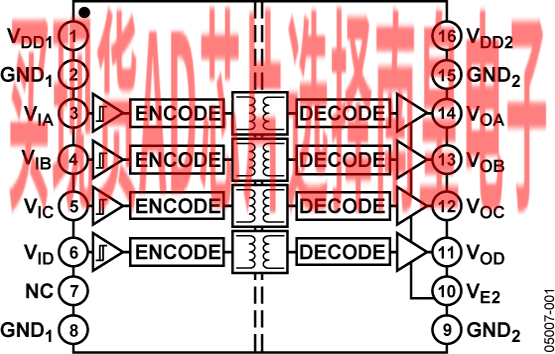

ADUM2400的电路图解：
