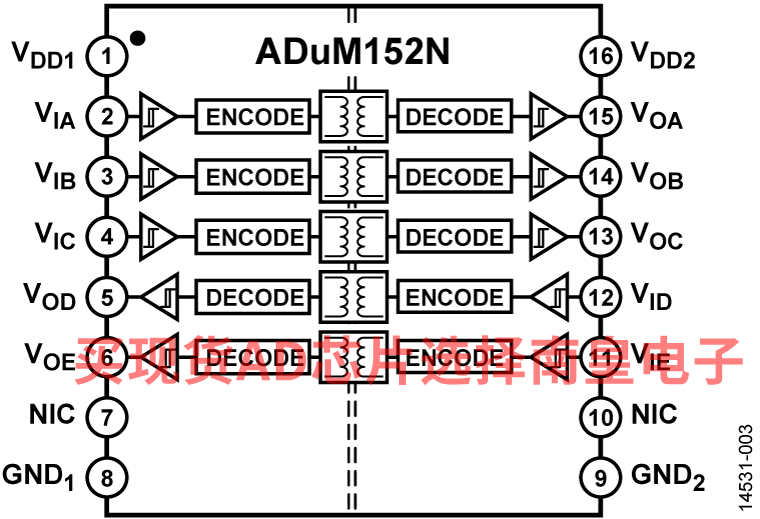

ADuM150N/ADuM151N/ADuM152N1 是基于 ADI 公司 iCoupler 技的 5 通道数字隔离器。这些隔离元件集高速、互补金属氧化物半导体 (CMOS) 和整体式空芯变压器技术于一身，能够提供比光耦合器及其他集成耦合器更出色的性能特点。在 5 V 运行时，最大传播延迟为 13 ns，脉宽失真低于 4.5 ns。在最大 4.0 ns 时，传播延迟的信道匹配是紧密的。

ADuM150N/ADuM151N/ADuM152N 数据信道是独立的，有多种配置，耐受电压额定值为 3.0 kV rms（请参阅订购指南）。这些套件在 1.7 V - 5.5 V 之间的电源电压（任意一端）下工作，兼容更低的电压系统，支持跨隔离栅的电压转换功能。

与其他光耦合器不同，这些元件可以在没有输入逻辑转换的情况下保证直流正确性。提供两个不同的故障安全选项，在未接入输入电源时，输出可转换为预定状态。

应用

• 通用多通道隔离
• SPI 接口/数据转换器隔离
• 工业现场总线隔离

---

1 受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。

• 高共模瞬变抗扰度：100 kV/μs
• 对辐射和传导噪声的高抗干扰能力
• 低传播延迟
  • 13 ns（最大值，5 V）
  • 15 ns（最大值，1.8 V）
• 最大保证数据速率：150 Mbps
• 安全和法规认证（申请中）
  • UL认证：1分钟3000 V rms，符合UL 1577
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • VIORM = 565 V峰值
  • CQC认证符合GB4943.1-2011

• 低动态功耗
• 1.8 V至5 V电平转换
• 工作温度最高可达：125°C
• 故障安全高或低选项
• 16引脚窄体SOIC封装，符合RoHS标准

ADUM152N0BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；1.78（1000+个）

ADUM152N0BRZ-RL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.78（1000+个）

ADUM152N1BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；1.78（1000+个）

ADUM152N1BRZ-RL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.78（1000+个）

EVAL-5CH6CHEBZ：采用 8 引脚 SOIC 封装并支持五通道和六通道标准数据隔离器的评估板

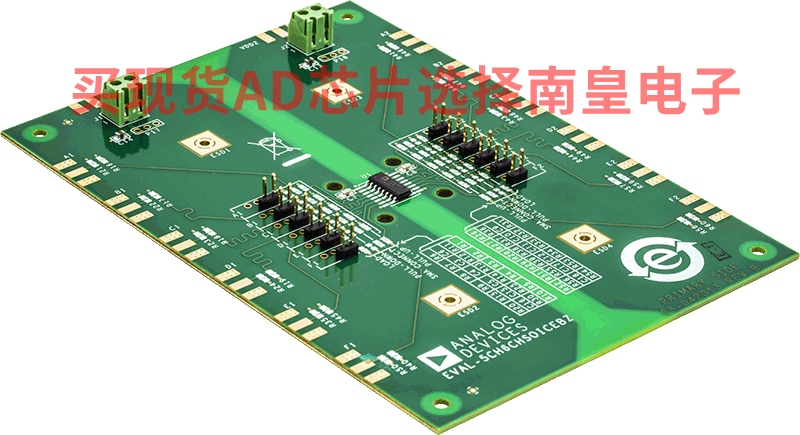

EVAL-5CH6CHSOICEBZ 采用 16 引脚 SOIC 封装，并支持 5 通道和 6 通道 iCoupler 标准数据隔离器。该评估板提供 JEDEC 标准、16 引脚 SOIC_N 和 SOIC_W 焊盘布局。此布局支持以 VDDx 或 GNDx 平面为基准的信号分配、回环和负载以及最佳旁路电容。可以将信号源通过接头引脚或通过边缘安装 SMA 连接器（SMA 连接器必须单独订购）连接到评估板。评估板上的螺丝接线板提供电源连接。

该评估板包括 0.2 英寸接头位置，以便与有源探头兼容（探头接头引脚必须单独订购）。

该评估板遵循 4 层板的最佳 PCB 设计惯例，隔离栅每侧都包括全电源平面和接地平面。评估板上不包含任何其他电磁干扰 (EMI) 或噪声缓解设计特性。在高速运行情况下，或在需要超低发射时，请参阅 AN-1109 应用笔记以了解其他的评估板布局技术。
