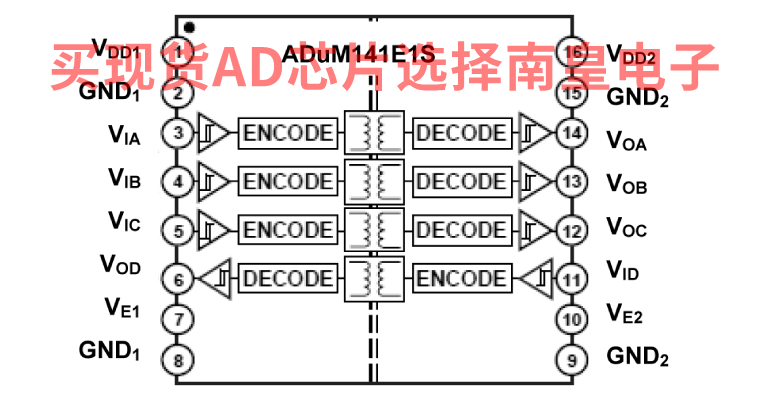

ADuM141ES 是基于 Analog Devices, Inc. iCoupler 技术的四通道数字隔离器。这些隔离元件集高速、互补金属氧化物半导体 (CMOS) 和整体式空芯变压器技术于一身，能够提供比光耦合器及其他集成耦合器更出色的性能特点。在 5 V 运行时，最大传播延迟为 13.5 ns，脉宽失真低于 3 ns。在最大 3.0 ns 时，通道匹配是紧密的。

ADuM141ES 数据通道是相互独立的，并可以承受 400 V rms 的额定电压。此器件在 1.8 V - 5 V 之间的电源电压（任意一端）下工作，兼容更低的电压系统，支持跨隔离势垒的电压转换功能。

与其他光耦合器不同，这些元件可以在没有输入逻辑转换的情况下保证直流正确性。提供两个不同的故障安全选项，在未接入输入电源或禁用输入时，输出可转换为预定状态。

ADuM141ES 采用 16 引脚底部钎焊的小巧扁平封装，额定隔离电压达 400 V rms。

应用

• 隔离式数据采集
• 隔离式高速数据

• 额定 400 Vrms 介电绝缘电压，采用航空航天封装
• 高共模瞬变抗扰度：>100 kV/μs
• 1.8 V - 5 V 电平转换
• 高电平故障安全
• 低传播延迟
  • 在 5 V 下运行时最多 13.5 ns
  • 在 1.8 V 下运行时最多 15 ns

• 低功耗
  • 150 MBPS 时 1 侧电源电流为 17 ma
  • 150 MBPS 时 2 侧电源电流为 17.5 ma
• 150 Mbps 的最大保证数据传输速率

ADUM141E1AF-EMX，封装：CER. FLATPACK WITH LEADS，包装形式及数量：管装，0，工作温度：-55 to 125C，AD官网报价：

ADUM141E1L703F，封装：CER. FLATPACK WITH LEADS，包装形式及数量：管装，19，工作温度：-55 to 125C，AD官网报价：

EVAL-ADUM141E1S：ADUM141E1S 评估板

EVAL-ADUM141E1S 支持基于 Analog Devices, Inc. iCoupler 技术的 ADUM141E1S 四通道数字隔离器。ADUM141E1S 集高速 CMOS 和整体式空芯变压器技术于一身，能够提供比光耦合器及其他集成耦合器更出色的性能特点。ADUM141E1S 具有低传播延迟和低脉宽失真以及紧密的通道匹配等特点。ADUM141E1S 具有两个不同的故障安全选项，在未接入输入电源或禁用输入时，输出可转换为预定状态。
