ADUM1300（三通道数字隔离器）-AD代理

ADUM1300的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：三通道数字隔离器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM1300的产品详情：

ADuM130x是采用ADI公司iCoupler 技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM130x隔离器提供三个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。两种型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM130x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。与其它光耦合器不同，ADuM130x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。

应用
? 通用多通道隔离
? SPI 接口/数据转换器隔离
? RS-232/RS-422/RS-485 收发器
? 工业现场总线隔离
? 汽车系统

数据手册, Rev. H, 5/08

ADUM1300的优势和特点：

汽车应用版本已通过AEC-Q100认证
低功耗工作
双向通信
3 V/5 V 电平转换

工作温度最高可达125°C
高数据速率：DC至90 Mbps (NRZ)
精密定时特性
高共模瞬变抗扰度：>25 kV/µs
欲了解更多特性，请参考数据手册

ADUM1300具体的完整产品型号参数及价格（美元）：

ADUM1300ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：2.29（100-499个）；2.03（1000+个）

ADUM1300ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.29（100-499个）；2.03（1000+个）

ADUM1300BRW-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

ADUM1300BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：2.86（100-499个）；2.2（1000+个）

ADUM1300BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.86（100-499个）；2.2（1000+个）

ADUM1300CRW，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：

ADUM1300CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：3.2（100-499个）；2.46（1000+个）

ADUM1300CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.2（100-499个）；2.46（1000+个）

ADUM1300WSRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.30（1000+个）

ADUM1300WSRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.30（1000+个）

ADUM1300WTRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.48（1000+个）

ADUM1300WTRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.48（1000+个）

ADUM1300的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

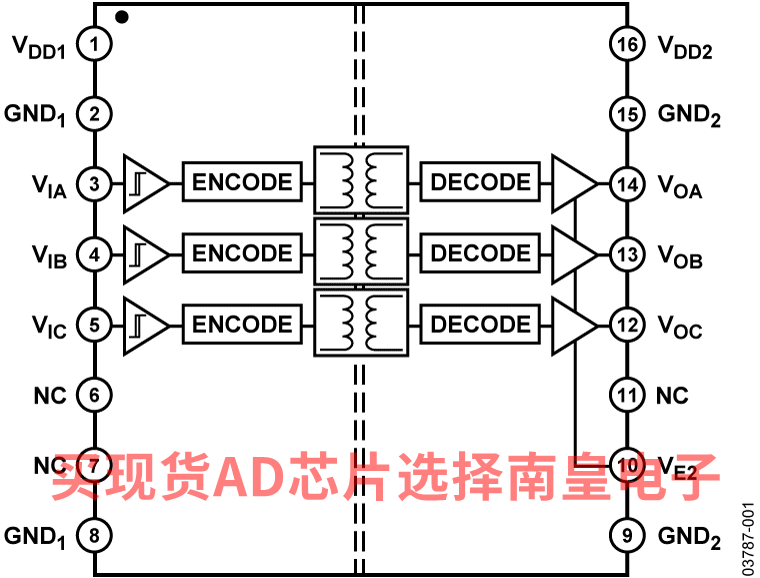

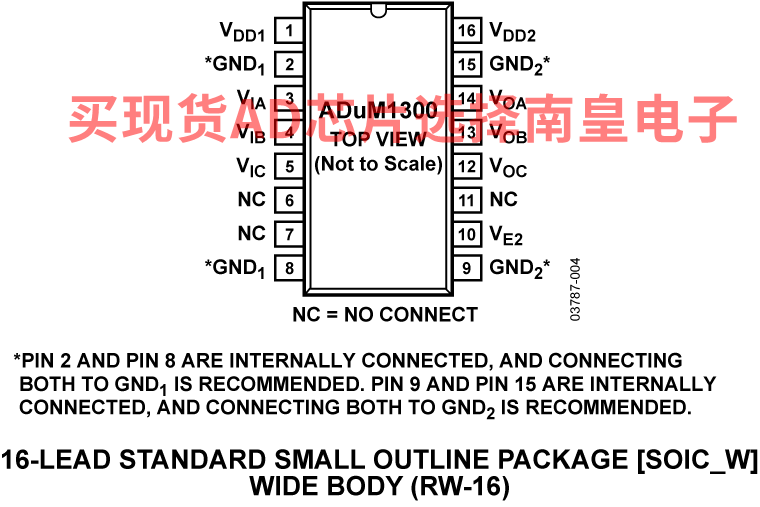

ADUM1300的电路图解：
