ADuM1240/ADuM1241/ADuM1245/ADuM1246是采用ADI公司iCoupler 技术的微功耗双通道数字隔离器。 这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件等替代器件的出色性能特征，而所需功率低于任何现有隔离产品。

该系列四通道、3 kV数字隔离器件采用8引脚SOIC封装，工作电源电压低至2.5 V，具有较低的功耗，在数据速率相当（最高2 Mbps）的情况下，其功耗仅为同类隔离器的一小部分。 此外，所有型号均提供低脉冲宽度失真（A级小于8 ns）和输入毛刺滤波器以保护设备不受外来噪声干扰。

所有型号均可采用低至2.25 V的电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。 另外，在没有输入电源的情况下，所有型号的输出均为默认逻辑高电平状态。 首次上电或尚未在输入端施加电源时，ADuM1240和ADuM1241默认输出高电平，ADuM1245和ADuM1246则默认输出低电平。

产品特色

出色的功耗性能 这些3 kV数字隔离器可采用2.5 V电源供电

提供失真和噪声保护。 提供低脉冲宽度失真（A级模型小于8 ns）和输入毛刺滤波器以保护设备不受外来噪声干扰。

iCoupler 技术。 将高速CMOS和单芯片空芯融为一体的ADI专利技术
变压器技术。

应用

• 通用低功耗多通道隔离
• 1 MHz低功耗SPI
• 4 mA至20 mA环路过程控制

• 超低功耗：
  工作电压：3.3 V
  6 μA（每通道静态电流，使能刷新）
  0.3 μA（每通道静态电流，禁用刷新）
• 148 μA/Mbps（每通道典型动态电流）
• 工作电压：2.5 V
  3 μA（每通道静态电流，使能刷新）
  0.1 μA（每通道静态电流，使能刷新）
• 116 μA/Mbps（每通道典型动态电流）
• 8引脚小型SOIC封装

• 双向通信
• CSA元件验收通知#5A（申请中）
• 数据速率最高可达2 Mbps (NRZ)
• 工作温度最高可达： 125°C
• 提供四通道产品

• 欲了解更多特性，请参考数据手册

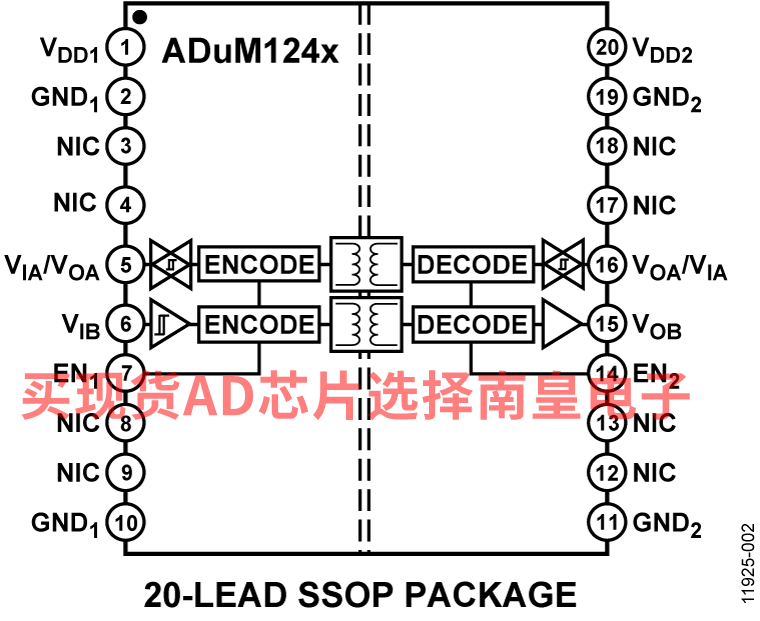

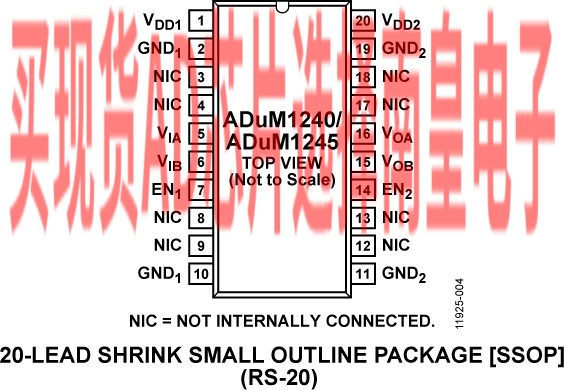

ADUM1245ARSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.67（1000+个）

ADUM1245ARSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.67（1000+个）

ADUM1245ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.67（1000+个）

ADUM1245ARZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.67（1000+个）

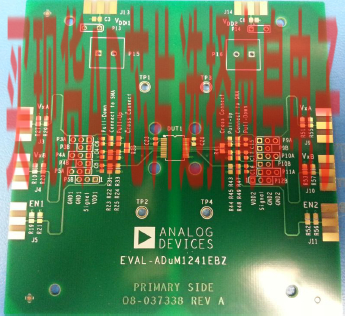

EVAL-ADUM1241：ADuM124x 评估板

EVAL-ADuM1241EBZ支持超低功耗、双通道iCoupler?隔离器ADuM1240ARSZ、ADuM1241ARSZ、ADuM1245ARSZ和ADuM1246ARSZ。该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号分配、回送和以VDDx或GNDx为参考的负载，以及较优旁路电容。信号源可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板较佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他抗电磁辐射或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考 AN-1109 应用笔记，了解其他电路板布局技巧。
