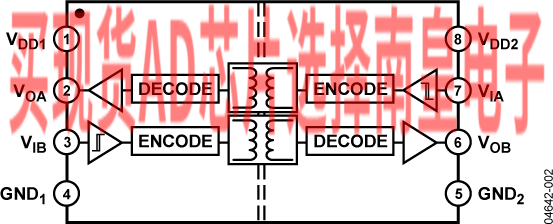

ADuM1201是采用1/1通道方向性的双通道数字隔离器，其基于ADI公司iCoupler技术。 这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。 简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。 这些iCoupler产品不需要外部驱动器和其它分立器件。 此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM120x产品系列隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。 两款器件均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。 此外，ADuM120x具有低脉冲宽度失真（CR级小于3 ns）和严格的通道间匹配（CR级小于3 ns）特性。 与其它光耦合器不同，ADuM120x 隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

ADuM1200W和ADuM1201W均为汽车应用级产品，已通过AEC-Q100认证，工作温度可达125 ℃。 更多详情参见“汽车应用级产品”部分。

应用

• 尺寸至关重要的多通道隔离
• SPI接口/数据转换器隔离
• RS-232/RS-422/RS-485收发器隔离
• 数字现场总线隔离
• 混合动力汽车、电池监控器和电机驱动

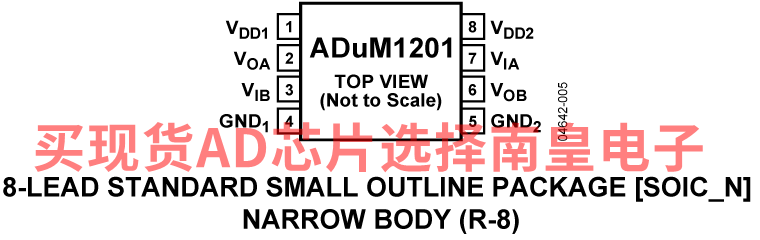

• 8引脚窄体SOIC封装，符合RoHS标准
• 低功耗工作
• 双向通信
• 3 V/5 V电平转换
• 工作温度最高可达： 125 °C

• 高数据速率： dc至25 Mbps (NRZ)
• 精密时序特性
• 高共模瞬变抗扰度： >25 kV/μs
• 汽车应用版本已通过AEC-Q100认证
• 欲了解更多特性，请参考数据手册

ADUM1201ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：1.44（100-499个）；1.27（1000+个）

ADUM1201ARZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.44（100-499个）；1.27（1000+个）

ADUM1201BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：1.67（100-499个）；1.49（1000+个）

ADUM1201BRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.67（100-499个）；1.49（1000+个）

ADUM1201CR-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

ADUM1201CRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：1.78（100-499个）；1.58（1000+个）

ADUM1201CRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.78（100-499个）；1.58（1000+个）

ADUM1201WSRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.04（100-499个）；1.8（1000+个）

ADUM1201WSRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.04（100-499个）；1.8（1000+个）

ADUM1201WTRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.64（1000+个）

ADUM1201WTRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.64（1000+个）

ADUM1201WURZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.66（1000+个）

ADUM1201WURZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.66（1000+个）

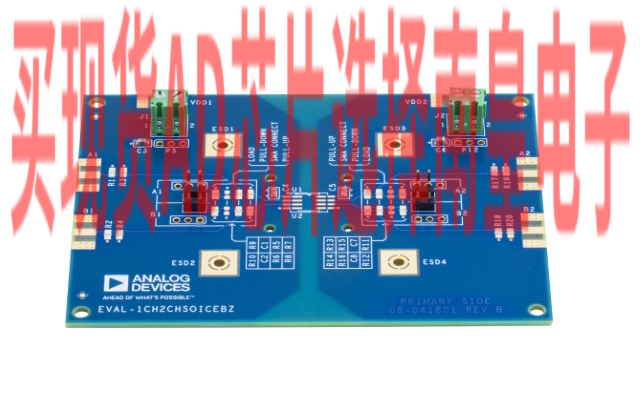

EVAL-1CH2CHEBZ：针对单通道和双通道标准数据隔离器的评估板，采用8引脚SOIC封装

EVAL-1CH2CHSOICEBZ支持单通道和双通道标准数据隔离器，采用8引脚SOIC封装。该评估板提供JEDEC标准8引脚SOIC_N和SOIC_W焊盘布局。该评估板支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可通过接头引脚或边缘安装SMA连接器（电路板不提供）传导至电路板。还提供端子板，以便进行电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头（电路板不提供）。

该板遵循印刷电路板(PCB)的4层板设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他EMI或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109 应用笔记，了解其他电路板布局技巧。
