ADUCM363的基本参数
  • 制造厂商:AD
  • 产品类别:模拟微控制器
  • 技术类目:精密微控制器
  • 功能描述:集成单通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADUCM363的产品详情:

ADuCM362/ADuCM363是完全集成的3.9 kSPS、24位数据采集系统,在单芯片上集成双核高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex-M3处理器和Flash/EE存储器。在有线和电池供电应用中,ADuCM362/ADuCM363设计为与外部精密传感器直接连接。ADuCM363集成了ADuCM362的全部功能,不过它仅有一个24位Σ-Δ ADC (ADC1)。

ADuCM362/ADuCM363自带一个片内32 kHz振荡器和一个内部16 MHz高频振荡器。高频振荡器通过一个可编程时钟分频器进行路由,并在其中生成处理器内核时钟工作频率。最大内核时钟速度为16 MHz;该速度不受工作电压或温度限制。

微控制器内核为低功耗ARM Cortex-M3处理器,它是一个32位RISC机器,峰值性能最高可达20 MIPS。Cortex-M3处理器集成了灵活的11通道DMA控制器,支持全部有线通信外设(两个SPI、两个UART和I2C)。片内还集成高达256 kB的非易失性Flash/EE存储器和24 kB SRAM。

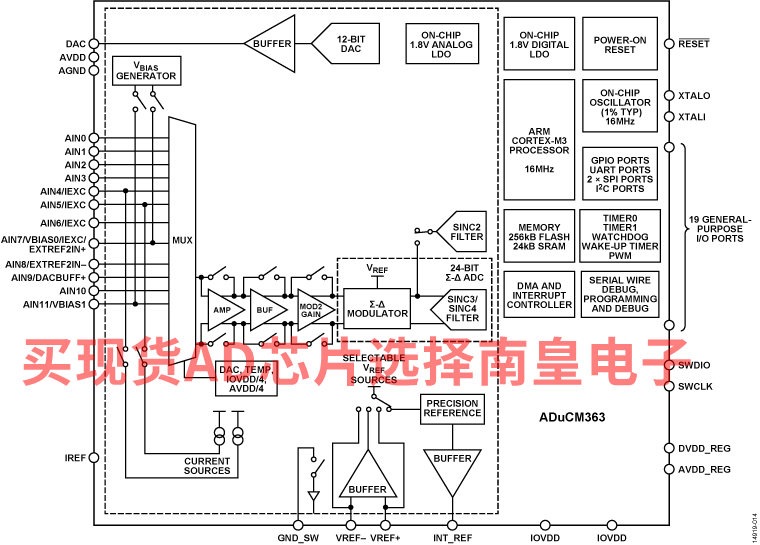

模拟子系统由双通道ADC组成,每个ADC均连接到一个灵活的输入多路复用器。两个ADC都可在全差分和单端模式下工作。其他的片内ADC功能包括:双通道可编程激励电流源、诊断电流源和偏置电压产生器AVDD_REG/2(900 mV),可设置输入通道的共模电压。低端内部接地开关可在两次转换之间关断外部电路(例如桥电路)。模拟输入和外部基准输入提供可选的输入缓冲器。这些缓冲器可针对所有PGA增益设置使能。

ADC内置两个并联滤波器:一个sinc3或sinc4滤波器与一个sinc2滤波器并联。Sinc3或Sinc4滤波器用于精密测量。sinc2滤波器用于快速测量和输入信号的步进变化检测。

该器件集成一个低噪声、低漂移内部带隙基准电压源,但在采用比例式测量配置时可配置成接受一或两个外部基准电压源。片内集成了可缓存外部基准电压输入的选项。片内还有一个单通道缓冲电压输出DAC。

ADuCM362/ADuCM363集成了一系列片内外设,可以根据应用需要通过微控制器软件控制进行配置。这些外设包括2个UART、I2C和双通道SPI串行I/O通信控制器。1个19引脚GPIO端口;2个通用定时器;1个唤醒定时器;和1个系统看门狗定时器。同时提供了一个带6个输出通道的16位PWM控制器。

ADuCM362/ADuCM363专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式,功耗290 μA/MHz(包括flash/SRAM IDD)。在两个ADC均打开(输入缓冲器关闭)、PGA增益为4、一个SPI端口打开和所有定时器均打开时,系统总电流消耗可以达到1 mA。

ADuCM362/ADuCM363通过直接编程控制可配置为许多低功耗工作模式,包括休眠模式(内部唤醒定时器有效),此时能耗仅为4 μA。在休眠模式下,诸如外部中断或内部唤醒定时器等外设可以唤醒这些器件。该模式可让这些器件在功耗极低的情况下运行,同时仍然响应外部异步或周期事件。

片内出厂固件支持通过串行线接口(2引脚JTAG系统)和UART进行串行在线下载;还支持通过串行线接口进行非介入式仿真。这些特性都集成在一个支持精密模拟微控制器系列的低成本QuickStart开发系统中。

这些器件采用外部1.8 V至3.6 V电源供电,额定温度范围为?40°C至+125°C工业温度范围。

应用

  • 工业自动化和过程控制
  • 智能精密检测系统
  • 4 mA至20 mA环路供电智能传感器系统
  • 医疗设备、病人监护
ADUCM363的优势和特点:
  • 与ADuCM360/ADuCM361引脚兼容
  • 模拟输入/输出
    • 单通道24位ADC
    • 可编程ADC输出速率(3.5 Hz至3.906 kHz)
    • 50 Hz/60 Hz同步噪声抑制
      • 50 SPS连续转换模式
      • 16.67 SPS单次转换模式
  • ADC采用灵活的输入多路复用,输入通道可选
  • 1个24位多通道ADC (ADC1)
    • 6个差分或12个单端输入通道
    • 4个内部通道,用于监控DAC、温度传感器、IOVDD/4和AVDD/4(仅ADC1)
    • 可编程增益(1至128)
    • 增益为1,支持输入缓冲器开启/关闭
    • RMS噪声:52 nV(3.53 Hz时),200 nV(50 Hz时)
  • 可编程传感器激励电流源
  • 片内精密基准电压源
    • 通过ADC支持的两个外部基准电压源选项
  • 单12位电压输出DAC
    • 用于4 mA至20 mA环路应用的NPN模式
  • 微控制器
    • ARM Cortex-M3 32位处理器
    • 串行线下载和调试
    • 用于唤醒定时器的内部时钟晶体
    • 具有8路可编程分频器的16 MHz振荡器
  • 存储器
    • 高达256 kB Flash/EE存储器,24 kB SRAM
    • 通过串行线和UART在线调试/下载
  • 电源电压范围:1.8 V至3.6 V(最大值)
  • MCU主动模式时的功耗
    • 内核功耗:290 μA/MHz
    • 内核工作在500 kHz时的系统总电流消耗为1.0 mA(两个ADC均打开、输入缓冲器关闭、PGA增益为4、一个SPI端口打开、所有定时器均打开)
  • 掉电模式时的功耗:4 μA(唤醒定时器有效)
  • 片内外设
    • 2× UART、I2C和2 × SPI串行I/O
    • 16位PWM控制器
    • 19引脚多功能GPIO端口
    • 2个通用定时器
    • 唤醒定时器/看门狗定时器
    • 多通道DMA和中断控制器
      • DMA支持两个SPI通道
  • 封装和温度范围
    • 48引脚、7 mm × 7 mm LFCSP封装
    • 额定工作温度范围:−40°C至+125℃
  • 开发工具
    • 低成本QuickStart开发系统
    • 支持第三方编译器和仿真器工具
  • 多个支持SIL认证的诊断功能
ADUCM363具体的完整产品型号参数及价格(美元):

ADUCM363BCPZ128,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:托盘,260,工作温度:-40 to 125C,AD官网报价:8.48(100-499个);7.07(1000+个)

ADUCM363BCPZ128RL7,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:卷带,750,工作温度:-40 to 125C,AD官网报价:8.48(100-499个);7.07(1000+个)

ADUCM363BCPZ256,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:托盘,260,工作温度:-40 to 125C,AD官网报价:9.02(100-499个);7.52(1000+个)

ADUCM363BCPZ256RL7,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:卷带,750,工作温度:-40 to 125C,AD官网报价:

轻松满足您的AD芯片采购需求

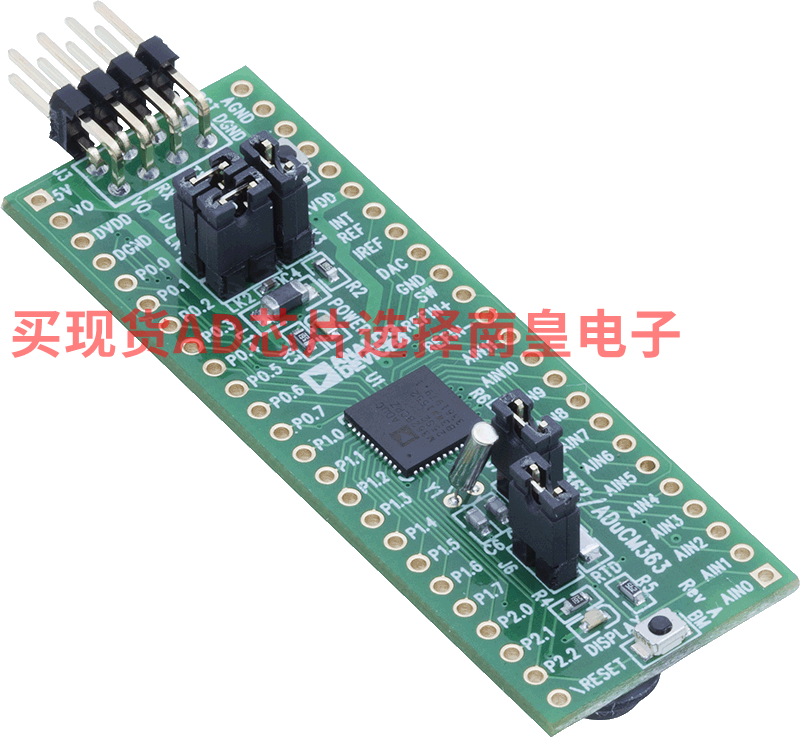

ADUCM363的评估套件:

EVAL-ADuCM362-ADuCM363:ADuCM362和ADuCM363评估板

ADuCM362/ADuCM363开发系统可对ADuCM362或ADuCM363芯片进行评估。本快速入门指南介绍ADuCM362/ADuCM363评估套件提供的支持功能和工具。此外,该指南还说明如何连接评估硬件。

入门指南可用作教程,提供有关如何下载第三方评估软件工具的说明。软件工具也提供有关如何加载代码示例的说明。

ADuCM362是一款完全集成的4 kSPS、24位数据采集系统,在单芯片上集成双核高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex-M3处理器和Flash/EE存储器。

在有线和电池供电应用中,ADuCM362设计为与外部精密传感器直接连接。ADuCM363集成了ADuCM362的全部功能,不过减少了ADC0。

通过本指南,用户能够生成并下载用户代码以用于独特的终端系统中。

ADuCM362/ADuCM363的完整技术规格参见ADuCM362/ADuCM363数据手册。使用评估板时,应同时参阅数据手册和本用户指南。
