ADUCM361的基本参数
  • 制造厂商:AD
  • 产品类别:模拟微控制器
  • 技术类目:精密微控制器
  • 功能描述:集成ARM CORTEX M3和单通道Σ-Δ型ADC的低功耗精密模拟微控制器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力

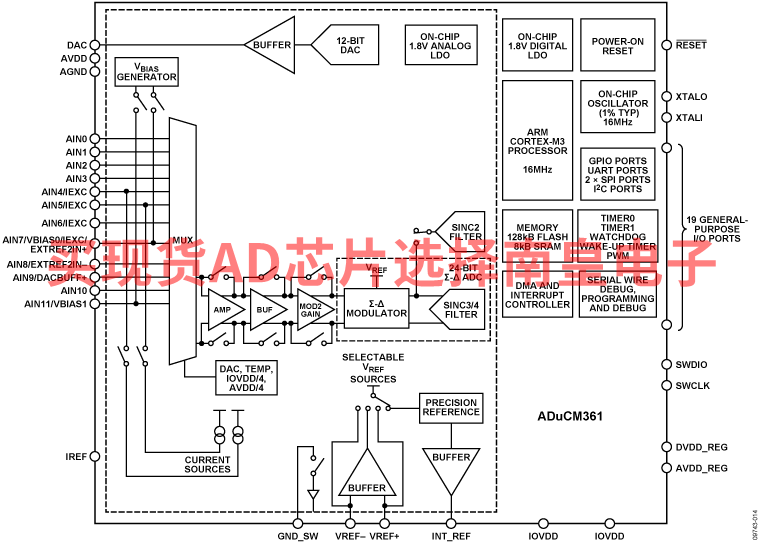

ADUCM361的产品详情:

ADuCM361是一款完全集成式4 kSPS、24位数据采集系统,在单芯片上集成高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex M3 MCU和Flash/EE存储器,用于在有线和电池供电应用中与外部精密传感器直接接口。

ADuCM361集成了ADuCM360的全部功能,不过减少了其中一个AFE。

该器件自带一个片内32 KHz振荡器和一个内部16 MHz高频振荡器。该时钟信号通过一个可编程时钟分频器进行中继,在其中产生MCU内核时钟工作频率。最大内核时钟速度为16MHz,该速度不受工作电压或温度限制。

微控制器内核是一个低功耗ARM Cortex-M3、32位RISC机器,峰值性能最高可达20 MIPS,集成了一个支持SPI、UART、I2C通信外设的灵活11通道DMA控制器。片内集成128 kB Flash/EE和8 kB SRAM。

优势:高精度、高灵活性

模拟子系统由ADC组成,它连接到一个灵活的输入多路复用器,可在全差分和单端模式下工作。其他ADC功能包括:双通道可编程激励电流源、熔断电流源和偏置电压产生器,可设置输入通道的共模电压。低端内部接地开关可在两次转换之间关断电桥。该ADC内置两个并联滤波器——Sinc3或Sinc4滤波器——用于精密测量。Sinc2滤波器用于快速测量以及输入信号的阶跃变化检测。该器件集成了一个低噪声、低漂移内部带隙基准电压源,或采用比例式测量配置时可最多接受2个外部基准电压源。它集成一个单通道缓冲电压输出DAC。片内集成一系列外设。这些外设包括:UART、I2C和双通道SPI串行I/O通信控制器、19引脚GPIO端口、2个通用定时器、唤醒定时器、看门狗定时器和1个带6路输出通道的16位OWM。

低功耗

ADuCM361设计用于要求低功耗工作的电池供电应用。微控制器内核可配置为普通工作模式,功耗290μA/MHz(包括Flash/SRAM Idd),使得所有外设工作时总系统功耗为1mA。

该器件通过直接编程控制可配置为许多低功耗工作模式,包括休眠模式(内部唤醒时钟有效),此时的能耗仅为4μA。在休眠模式下,诸如外部中断或内部唤醒定时器等外设可以唤醒该器件。因而器件可在功耗极低的工作模式下运行,同时仍然响应外部异步或周期事件。

易于使用

片内出厂固件支持通过串行线接口(2引脚JTAG系统)和UART进行串行在线下载,还支持通过串行线接口进行非介入式仿真。这些特性都集成在一个低成本的QuickStar开发系统中。

应用

  • 工业
    • 工业自动化和过程控制
    • 4 mA至20 mA环路供电智能传感器系统
    • 温度传感器
    • 压力传感器
    • 流量计
    • 智能发射器
  • 医疗
    • 便携式医疗设备
    • 病人监护
  • 仪器仪表
    • 数据采集模块
    • 手持式仪器仪表
ADUCM361的优势和特点:
  • 模拟输入/输出
    • 单通道(24位)ADC
    • 6个差分或12个单端输入通道
    • 可编程增益放大器(PGA) (1-128)
    • 灵活的输入多路复用,输入通道可选
    • 用于连接外部基准电压源的缓冲器
    • 可编程传感器激励电流源
    • 片内精密基准电压源
    • 单12位电压输出DAC
    • 用于4 mA至20 mA环路应用的NPN模式
  • 微控制器
    • ARM Cortex-M3 32位处理器
    • 串行线下载和调试
    • 用于唤醒定时器的内部时钟晶体
    • 具有8路可编程分频器的16 MHz振荡器
  • 存储器
    • 128 kB Flash/EE存储器,8 kB SRAM
    • 通过串行线和UART在线调试/下载
  • 电源
    • 3.0V电池直接供电
  • 功耗
    • MCU主动模式:内核功耗:290μA/MHz
    • 主动模式:1.0mA(所有外设有效),内核工作频率为500KHz
    • 电源电压范围:1.8V至3.6V(最大值)
    • 关断模式:4μA(WU定时器有效)
  • 片内外设
    • UART、I2C和2 x SPI串行I/O
    • 16位PWM控制器
    • 19引脚多功能GPIO端口
    • 欲了解更多特性,请参考数据手册
  • 封装和温度范围
    • 48引脚LFCSP (7mm x 7mm)封装,−40°C至125°C
  • 开发工具
    • 低成本QuickStart开发系统
    • 支持第三方编译器和仿真器工具
  • 多功能安全特性提高诊断能力
ADUCM361具体的完整产品型号参数及价格(美元):

ADUCM361BCPZ128,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:托盘,260,工作温度:-40 to 125C,AD官网报价:6.67(100-499个);5.56(1000+个)

ADUCM361BCPZ128-R7,封装:48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP),包装形式及数量:卷带,750,工作温度:-40 to 125C,AD官网报价:6.67(100-499个);5.56(1000+个)

轻松满足您的AD芯片采购需求
ADUCM361的评估套件:

EVAL-ADUCM360:ADUCM360/361开发系统

ADuCM360/ADuCM361是低功耗、完全集成的24位数据采集系统,在单芯片上集成双核、高性能、多通道Σ-Δ型ADC、ARM Cortex M3 MCU和Flash/EE存储器。

ADI公司为基于Cortex M3的ADuCxxx系列微控制器提供低成本开发平台。

EVAL-ADuCM360QSPZ评估套件可用来全面评估ADuCM361。ADuCM360/361引脚兼容且功能相同,但ADuCM361无ADC0。

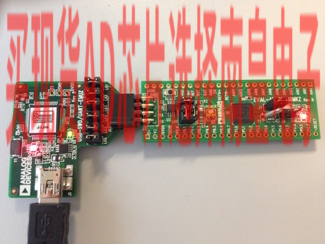

该硬件具有简单、灵活、易用的设计特点,支持利用最少的外部元件对器件进行性能评估。提供的ADI J-Link OB仿真器连接到迷你板,提供电源、UART通信和调试能力。

用于精密模拟微控制器ADuCM360/361的QuickStart Plus套件具有真正的非介入式串行线仿真功能,可在C源调试环境下汇编,从而提供综合硬件开发环境。



QuickStart Plus套件内容:

硬件包括
评估板 USB电缆 ADI J-Link OB仿真器
软件包括

Keil MDKARM评估版集成软件开发工具 IAR EWARM评估版集成软件开发工具 CM3WSD串行下载器 示例代码 函数库 用户入门指南 数据手册、应用笔记等

请注意,之前包含在本开发系统中的J-Link Lite和接口板由全新的ADI J-Link OB仿真器代替,功能相似。
