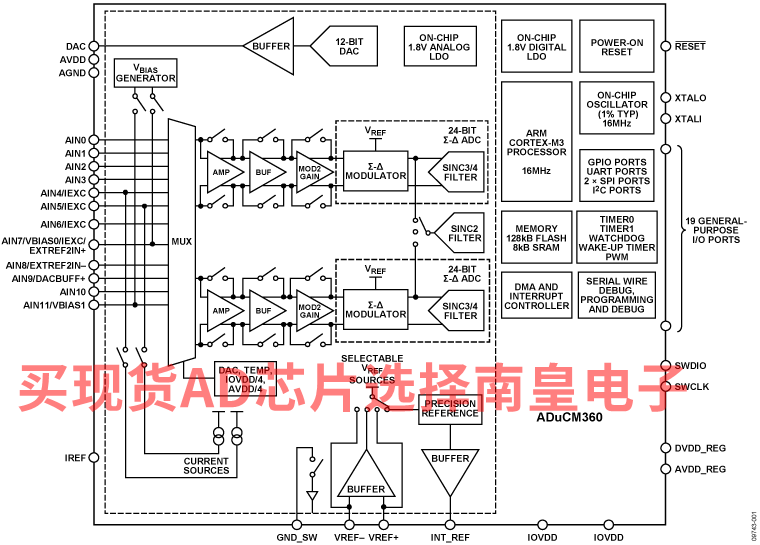

ADuCM360是完全集成的3.9 kSPS、24位数据采集系统，在单芯片上集成双核高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex-M3处理器和Flash/EE存储器。在有线和电池供电应用中，ADuCM360设计为与外部精密传感器直接连接。ADuCM361集成了ADuCM360的全部功能，不过它仅有一个24位Σ-Δ ADC (ADC1)。

ADuCM360/ADuCM361自带一个片内32 kHz振荡器和一个内部16 MHz高频振荡器。高频振荡器通过一个可编程时钟分频器进行中继，在其中产生处理器内核时钟工作频率。最大内核时钟速度为16 MHz；该速度不局限于工作电压或温度。

微控制器内核为低功耗ARM Cortex-M3处理器，它是一个32位RISC机器，峰值性能最高可达20 MIPS。Cortex-M3处理器集成了灵活的11通道DMA控制器，支持全部有线通信外设(SPI、UART和 I2C)。片内还集成128 kB非易失性Flash/EE存储器和8 kB SRAM。

模拟子系统由双通道ADC组成，每个ADC均连接到一个灵活的输入多路复用器。两个ADC都可在全差分和单端模式下工作。其他的片内ADC功能包括：双通道可编程激励电流源、诊断电流源和偏置电压产生器AVDD_REG/2（900 mV），可设置输入通道的共模电压。低端内部接地开关可在两次转换之间关断外部电路（例如桥电路）。

ADC包含两个并联的滤波器：一个sinc3或sinc4滤波器与sinc2滤波器并联。Sinc3或Sinc4滤波器用于精密测量。sinc2滤波器用于快速测量和输入信号的步进变化检测。

该器件集成一个低噪声、低漂移内部带隙基准电压源，但在采用比例式测量配置时可配置成接受一或两个外部基准电压源。片内集成了可缓存外部基准电压输入的选项。片内集成一个单通道缓冲电压输出DAC。

ADuCM360/ADuCM361集成了一系列片内外设，可以根据应用需要通过微控制器软件控制进行配置。这些外设包括：UART、I2C和双通道SPI串行I/O通信控制器、19引脚GPIO端口；两个通用定时器；唤醒定时器及系统看门狗定时器。同时提供了一个带6个输出通道的16位PWM控制器。

ADuCM360/ADuCM361专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式，功耗290 μA/MHz（包括flash/ SRAM IDD）。在两个ADC均打开（输入缓冲器关闭）、PGA增益为4、一个SPI端口打开和所有定时器均打开时，系统总电流消耗可以达到1 mA。

ADuCM360/ADuCM361通过直接编程控制可配置为许多低功耗工作模式，包括休眠模式（内部唤醒定时器有效），此时能耗仅为4 μA。在休眠模式下，诸如外部中断或内部唤醒定时器等外设可以唤醒该器件。该模式可让器件在功耗极低的情况下运行，同时仍然响应外部异步或周期事件。

应用

• 工业自动化和过程控制
• 智能精密检测系统
• 4 mA至20 mA环路供电智能传感器系统
• 医疗设备、病人监护

• 模拟输入/输出
  • 双（24位）ADC
  • 6个差分或12个单端输入通道
  • 每个ADC均采用可编程增益放大器(PGA) (1-128)
  • 所有ADC均采用灵活的输入多路复用，输入通道可选
  • 用于连接外部基准电压源的缓冲器
  • 可编程传感器激励电流源
  • 片内精密基准电压源
  • 单12位电压输出DAC
  • 用于4 mA至20 mA环路应用的NPN模式
• 微控制器
  • ARM Cortex-M3 32位处理器
  • 串行线下载和调试
  • 用于唤醒定时器的内部时钟晶体
  • 具有8路可编程分频器的16 MHz振荡器
• 存储器
  • 128 kB Flash/EE存储器，8 kB SRAM
  • 通过串行线和UART在线调试/下载

• 电源
  • 3.0V电池直接供电
• 功耗
  • MCU主动模式：内核功耗：290μA/MHz
  • 主动模式：1.0mA（所有外设有效），内核工作频率为500KHz
  • 电源电压范围：1.8V至3.6V（最大值）
  • 关断模式：4μA（WU定时器有效）
• 片内外设
  • UART、I2C和2 x SPI串行I/O
  • 16位PWM控制器
  • 19引脚多功能GPIO端口
  • 欲了解更多特性，请参考数据手册
• 封装和温度范围

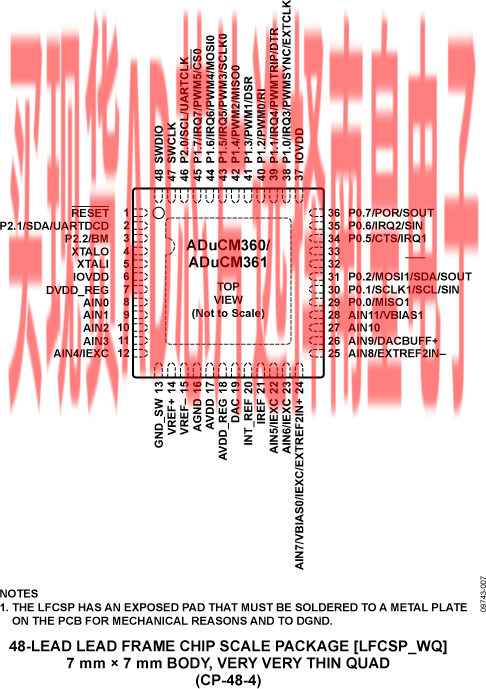

  • 48引脚LFCSP (7mm x 7mm)封装，−40°C至125°C
• 开发工具
  • 低成本QuickStart开发系统
  • 支持第三方编译器和仿真器工具
• 多功能安全特性提高诊断能力

ADUCM360BCPZ128，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：10.36（100-499个）；8.64（1000+个）

ADUCM360BCPZ128-R7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：10.36（100-499个）；8.64（1000+个）

EVAL-ADUCM360：ADUCM360/361开发系统

ADuCM360/ADuCM361是低功耗、完全集成的24位数据采集系统，在单芯片上集成双核、高性能、多通道Σ-Δ型ADC、ARM Cortex M3 MCU和Flash/EE存储器。

ADI公司为基于Cortex M3的ADuCxxx系列微控制器提供低成本开发平台。

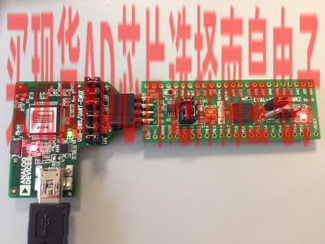

EVAL-ADuCM360QSPZ评估套件可用来全面评估ADuCM361。ADuCM360/361引脚兼容且功能相同，但ADuCM361无ADC0。

该硬件具有简单、灵活、易用的设计特点，支持利用最少的外部元件对器件进行性能评估。提供的ADI J-Link OB仿真器连接到迷你板，提供电源、UART通信和调试能力。

用于精密模拟微控制器ADuCM360/361的QuickStart Plus套件具有真正的非介入式串行线仿真功能，可在C源调试环境下汇编，从而提供综合硬件开发环境。

QuickStart Plus套件内容:

硬件包括
评估板 USB电缆 ADI J-Link OB仿真器
软件包括

Keil MDKARM评估版集成软件开发工具 IAR EWARM评估版集成软件开发工具 CM3WSD串行下载器 示例代码 函数库 用户入门指南 数据手册、应用笔记等

请注意，之前包含在本开发系统中的J-Link Lite和接口板由全新的ADI J-Link OB仿真器代替，功能相似。

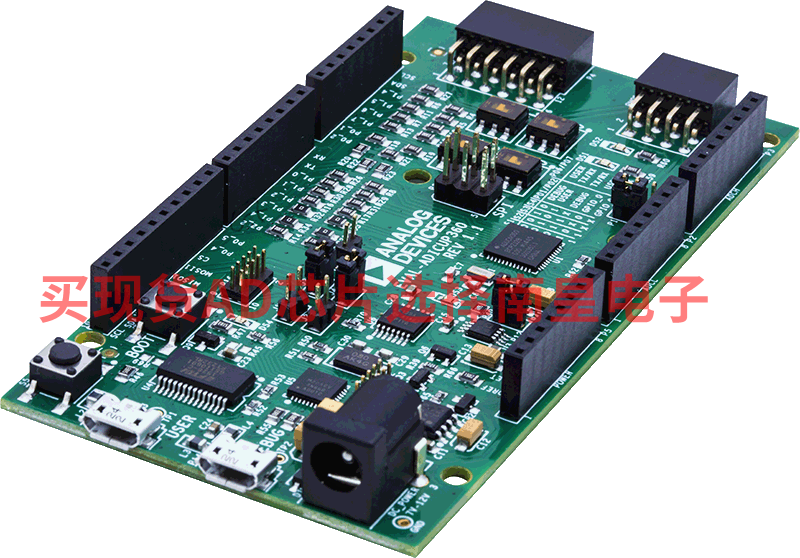

EVAL-ADICUP360：Arduino兼容ARM Cortex-M3开发平台

EVAL-ADICUP360是一款尺寸兼容Arduino和PMOD的开发板。 该板使用基于Eclipse的开源交互式开发环境(IDE)，可免费下载。 该平台包含许多硬件和软件示例项目，使客户可以使用随附的完整生态系统更轻松地原型制作/创建系统和解决方案。

EVAL-ADICUP360使用ADuCM360 Arm Cortex-M3处理器作为板上主要器件。 它片上集成了双通道24位Σ-Δ型转换器，使其极为灵活，适合模拟和数字应用。
