ADuCM330WFS/ADuCM331WFS 是完全集成的 8 kHz 数据采集系统，其中包含双路高性能多通道 Σ-Δ 模数转换器 (ADC)、32 位 Arm Cortex-M3 处理器和闪存。ADuCM330WFS 具有 96 kB 闪存/EE，ADuCM331WFS 具有 128 kB 闪存/EE 存储器。两者都有 4 kB 数据闪存。所有闪存和 SRAM 存储器上都有错误校正码 (ECC)。

ADuCM330WFS/ADuCM331WFS 是完整系统解决方案，适用于 12 V 汽车应用中进行电池监控。

ADuCM330WFS/ADuCM331WFS 集成了需要的所有特性，可以在很宽的工作条件范围内精确、智能地监控、处理和诊断 12 V 电池参数，包括电池电流、电压和温度。

为了最大限度地减少外部系统组件，此套件直接由 12 V 电池供电。片内低压差 (LDO) 稳压器可为两个集成式 Σ-Δ ADC 生成电源电压。ADC 可以精确测量电池电流、电压和温度，以表征汽车电池的健康状态和电荷状态。

该套件可依靠片内 16.384 MHz 高频振荡器工作，后者可提供系统时钟，通过可编程的时钟分频器进行路由，从而生成内核时钟工作频率。该套件还包含 32 kHz 振荡器以实现 低功耗运行。

模拟子系统包含具有可编程增益放大器 (PGA) 的 ADC，可对不同的电流和电压范围进行监控。模拟子系统还包含片内精密基准电压源。

ADuCM330WFS/ADuCM331WFS 集成了一系列片内外设，可以在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行端口接口 (SPI) 串行输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器和一个监控定时器。有关更多信息，请参阅 ADuCM330WFS/ADuCM331WFS 硬件参考手册。

ADuCM330WFS/ADuCM331WFS 专门针对低功耗运行是关键的电池供电应用而设计。可以在正常操作模式下配置微控制器内核，在所有外设都处于活动状态时使系统的总体电流消耗为 18.5 mA。还可以在直接程序控制下在多种低功耗操作模式中配置该套件，使其消耗<100 μA。

ADuCM330WFS/ADuCM331WFS 还包括一个本地互连网络 (LIN) 物理接口，用于在汽车环境中进行单线高电压通信。LIN 收发器符合 LIN 2.2 和汽车工程师学会 (SAE) J2602-2 标准。

该套件使用外部 3.6 V 至 19 V（在 VDD 上，引脚 26）电源电压，指定在 −40°C 至 +115°C 温度范围内工作，还可在额外的 +115°C 至 +125°C（典型值）温度范围内工作。

本数据手册中的信息与硅型号 P60 有关。

ADuCM330WFS/ADuCM331WFS 专门为在 ISO 26262 应用中使用以获得汽车安全完整性等级能力 A (ASIL A) 而开发。ADuCM330WFS/ADuCM331WFS 是低电磁发射和高电磁抗扰性套件。

多功能引脚名称只能供其相关功能引用。

应用

• 汽车和轻型机动车辆的电池感应和管理
• 工业和医疗领域电源的铅酸电池测量

• 高精度 ADC
• 双通道同步采样
  • IADC 20 位 Σ-Δ（最大限度地减少范围切换）
  • VADC/TADC 20 位 Σ-Δ
• 4 Hz 至 8 kHz 的可编程 ADC 转换率
• 片内 ±5 ppm/°C 基准电压源
• 电流通道
  • 全差分缓冲输入
  • 可编程增益（4 至 512）
  • ADC 输入范围：−200 mV 至 +300 mV
  • 具有电流累加器功能的数字比较器
• 电压通道
  • 适用于 12 V 电池输入的缓冲型片内衰减器
• 温度通道
  • 外部和片内温度传感器选项
• 微控制器
  • Arm Cortex-M3 32 位处理器
  • 精度为 1% 的 16.384 MHz 精密振荡器（高精度）
  • 支持数字码下载和调试的串行线调试 (SWD) 端口
• 适用于汽车的集成 LIN 收发器
  • 与 LIN 2.2 兼容的从属器件，100 千波特快速下载选项
  • 与 SAE J2602 兼容的从属器件
  • 低电磁发射
  • 高电磁抗扰性

• 存储器
  • 96 kB 可编程闪存/EE 存储器 (ADuCM330WFS)，ECC
  • 128 kB 可编程闪存/EE 存储器 (ADuCM331WFS)，ECC
  • 10 kB SRAM，ECC
  • 4 kB 数据闪存/EE 存储器，ECC
  • 10,000 次循环闪存/EE 耐久性
  • 20 年闪存/EE 保留
• 通过 SWD 和 LIN 实现电路内下载
• 片内外设
  • SPI
  • GPIO 端口
  • 通用定时器
  • 唤醒定时器
  • 监控定时器
  • 片内上电复位
• 电源
  • 直接使用 12 V 电池电源工作
  • 典型功耗 TA = −40°C 至 +115°C 时为 8 mA (16 MHz)
  • 低功耗监控模式
• 封装和温度范围

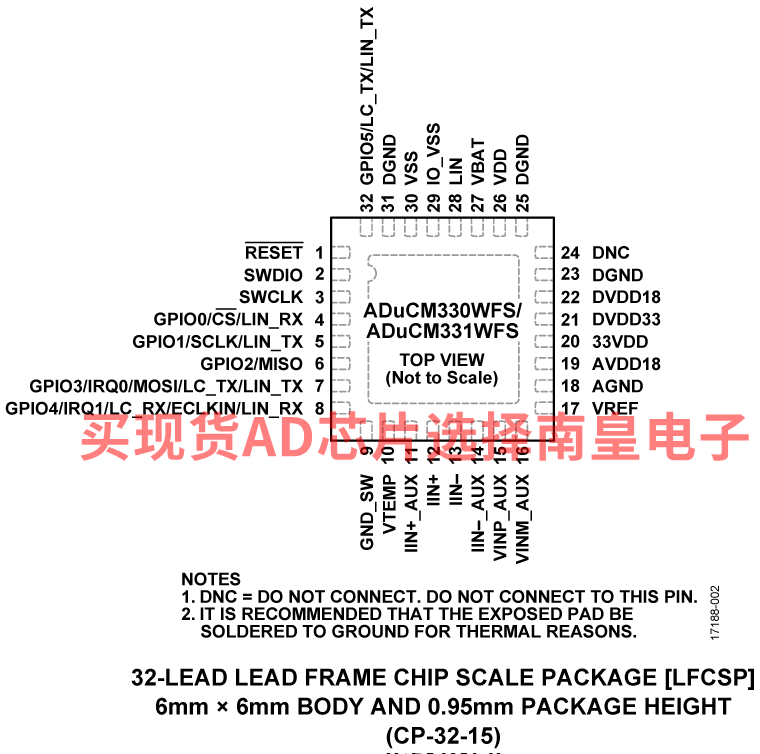

  • 6 mm × 6 mm 32 引脚 LFCSP
  • 全定工作温度范围为 −40°C 至 +115°C；还可在 115°C 至 125°C 的温度范围内工作
• AEC-Q100 适用于汽车应用
• 专门为在 ISO 26262 应用中使用以获得 ASIL 能力 A 而开发
