ADuCM330是一款完全集成的8 kSPS、数据采集系统，它集成了双通道、高性能多通道Σ-Δ型(Σ-Δ) ADC、32位ARM Cortex-M3处理器和闪存。ADuCM330具有96 kB程序闪存和4 kB数据闪存。ADuCM330是一款适合在12 V汽车电子应用中进行电池监控的完整系统解决方案。ADuCM330集成了所有在各种工作条件下对12 V电池参数（如电池电流、电压和温度）进行精确智能监控、处理和诊断等必需的功能。

可直接从12V电池供电，从而较大程度减少了外部系统组件。片内、低压差(LDO)调节器向两个集成Σ-Δ ADC供电。这些ADC精确测量电池电流、电压及温度以采集汽车电池的运行和充电状态参数。

该器件通过一个片内、16.384 MHz高频振荡器提供系统时钟。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生内核时钟工作频率。该器件还内置一个32 kHz振荡器以实现低功耗运行。

模拟子系统由集成可编程增益放大器(PGA)的ADC组成，以便监控各种电流和电压范围。它还包括一个片内精密基准电压源。

ADuCM330集成了一系列片内外设，可以根据应用需要通过内核软件控制进行配置。这些外设包括1个SPI串行输入/输出通信控制器、6个GPIO引脚、1个通用定时器、1个唤醒定时器和1个看门狗定时器。

该ADuCM330专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式，使得所有外设工作时总系统功耗小于18.5 mA。该器件通过直接编程控制亦可配置为许多低功耗工作模式，此时功耗小于<100 A。ADuCM330还包括适用于汽车环境中单线、高压通信应用的LIN物理接口。

该器件采用3.6 V至18 V（VDD、引脚26）的外部电源电压工作，额定温度范围为−40°C至+115°C，额外典型规格在+125°C条件下测得。

应用

• 用于汽车/轻型机动车辆的电池检测/管理
• 用于工业和医疗领域电源的铅酸电池测量

• 高精度模数转换器(ADC)
• 双通道、同步采样
  • I-ADC 20位 Σ-Δ （较大程度地减少范围切换）
  • VADC/TADC 20位Σ-Δ
• 可编程ADC转换速率，1 Hz至8 kHz
• 片内±5 ppm/°C基准电压源
• 电流通道
  • 全差分、缓冲输入
  • 可编程增益（4至512）
  • ADC绝对输入范围：−200 mV至+300 mV
  • 数字比较器，内置电流累加器功能
• 电压通道
  • 缓冲、片内衰减器，适用于12V电池输入
• 温度通道
  • 外部和片内温度传感器方案
• 微控制器
  • ARM Cortex-M3 32位处理器
  • 16.384 MHz精密振荡器，精度为1%
  • 串行线下载(SWD)端口支持代码下载和调试
• 通过汽车应用认证，集成了局域互连网络
  • (LIN)收发器

• LIN 2.2兼容从机，100k快速下载选项
• SAE J-2602兼容从机
• 低电磁辐射(EME)
• 较高的抗电磁干扰(EMI)能力
• 存储器
  • 96 kB (ADuCM330)/128 kB (ADuCM331) Flash/EE存储器，ECC
  • 6 kB SRAM，ECC
  • 4 kB数据Flash/EE存储器，ECC
  • Flash/EE耐久性：10,000周期
  • Flash/EE保持时间：20年
• 通过SWD和LIN在线下载
  • 片内外设
  • 串行端口接口(SPI)
  • 通用输入/输出(GPIO)端口
  • 通用定时器
  • 唤醒定时器
  • 看门狗定时器
• 片内、上电复位
• 电源
  • 直接由12 V电池供电
  • 功耗：8 mA（典型值，16 MHz）
  • 低功耗监控模式
• 封装和温度范围
  • 32引脚、6 mm × 6 mm LFCSP封装
  • 额定工作温度范围：−40°C至+115°C；115°C至125°C下的附加规格
• 通过汽车应用认证

• 高精度模数转换器(ADC)
• 双通道、同步采样
  • I-ADC 20位 Σ-Δ （较大程度地减少范围切换）
  • VADC/TADC 20位Σ-Δ
• 可编程ADC转换速率，1 Hz至8 kHz
• 片内±5 ppm/°C基准电压源
• 电流通道
  • 全差分、缓冲输入
  • 可编程增益（4至512）
  • ADC绝对输入范围：−200 mV至+300 mV
  • 数字比较器，内置电流累加器功能
• 电压通道
  • 缓冲、片内衰减器，适用于12V电池输入
• 温度通道
  • 外部和片内温度传感器方案
• 微控制器
  • ARM Cortex-M3 32位处理器
  • 16.384 MHz精密振荡器，精度为1%
  • 串行线下载(SWD)端口支持代码下载和调试
• 通过汽车应用认证，集成了局域互连网络
  • (LIN)收发器

• LIN 2.2兼容从机，100k快速下载选项
• SAE J-2602兼容从机
• 低电磁辐射(EME)
• 较高的抗电磁干扰(EMI)能力
• 存储器
  • 96 kB (ADuCM330)/128 kB (ADuCM331) Flash/EE存储器，ECC
  • 6 kB SRAM，ECC
  • 4 kB数据Flash/EE存储器，ECC
  • Flash/EE耐久性：10,000周期
  • Flash/EE保持时间：20年
• 通过SWD和LIN在线下载
  • 片内外设
  • 串行端口接口(SPI)
  • 通用输入/输出(GPIO)端口
  • 通用定时器
  • 唤醒定时器
  • 看门狗定时器
• 片内、上电复位
• 电源
  • 直接由12 V电池供电
  • 功耗：8 mA（典型值，16 MHz）
  • 低功耗监控模式
• 封装和温度范围
  • 32引脚、6 mm × 6 mm LFCSP封装
  • 额定工作温度范围：−40°C至+115°C；115°C至125°C下的附加规格
• 通过汽车应用认证

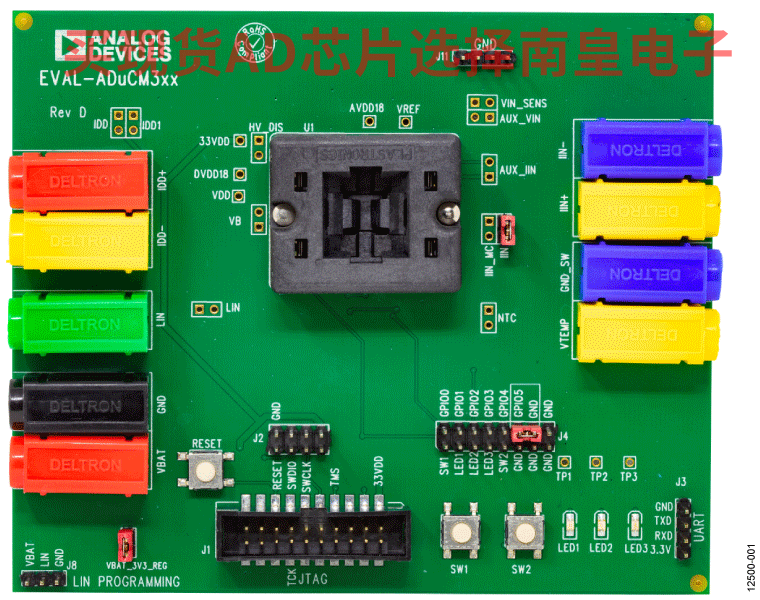

EVAL-ADUCM330：ADuCM330/ADuCM331评估板

EVAL-ADUCM331QSPZ开发系统支持ADuCM330和ADuCM331器件，提供灵活的平台用于评估ADuCM330/ADuCM331芯片。通过32引脚LFCSP插座可快速移除并插入器件。它还提供用于快速测量设置的所需连接。应用板上配有开关和LED以便协助调试和简单的代码开发。还提供采样代码项目以显示每种外设的主要特性及其配置实例。
