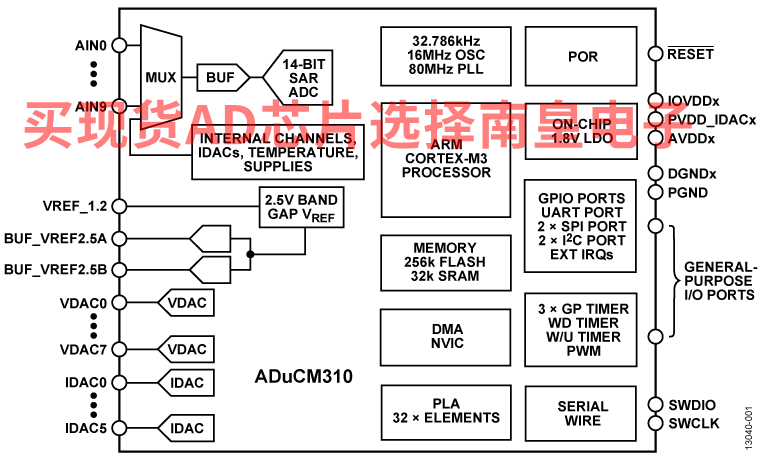

ADuCM310是一款片内堆叠式多芯片系统，设计用于可调谐激光模块应用的诊断控制。ADuCM310集成1个16位（14位精度）多通道逐次逼近寄存器(SAR) ADC、1个ARM Cortex-M3处理器、8个电压DAC (VDAC)、6个电流输出DAC以及Flash/EE存储器，采用6 mm × 6 mm、112引脚CSP_BGA封装。

堆栈中的底层芯片支持低电压模拟电路的主体部分，是三个芯片中最大的一个。它内置ADC、VDAC、主要IDAC电路以及其它模拟支持电路，如低漂移高精度2.5 V基准电压源。

堆栈中的中间芯片支持数字电路的主体部分，如ARM Cortex-M3处理器、闪存和SRAM模块以及所有数字通信外设。此外，该芯片为整个芯片提供时钟源。16 MHz内部振荡器为内部PLL源，可输出80 MHz系统时钟。

顶层芯片（最小的芯片）基于高压工艺开发，支持?5 V和+5 V VDAC输出。它还能实现SOA IDAC吸电流电路，可将外部SOA二极管拉到?3.0 V电平，以便实现激光输出的快速关断。

关于各模块，ADC的转换速率最高可达800 kSPS。ADC集成10个外部单端或差分输入。该器件内置多个内部通道，如电源监控通道、片内温度传感器和内部基准电压源监控器。

VDAC均为集成输出缓冲器的12位电阻串DAC，可提供10 mA至50 mA的源电流，且这些DAC都能够驱动10 nF电容负载。

低漂移电流DAC具有14位分辨率，SOA IDAC (IDAC3)上的可变满量程输出范围为0 mA至20 mA和0 mA至250 mA。SOA IDAC还具有0 mA至?80 mA的吸电流能力。

提供精密2.5 V片内基准电压源。内部ADC、IDAC和VDAC电路采用此片内基准电压源，以确保所有这些外设均具有低漂移性能。

ADuCM310还提供2个缓冲基准电压输出，源电流最高可达1.2 mA。这些输出可外部连接至芯片。

ADuCM310集成了一个80 MHz ARM Cortex-M3处理器。它是32位精简指令集计算机(RISC)机器，提供最高达100 DMIPS的峰值性能。ARM Cortex-M3处理器还具有灵活的14通道直接存储器存储(DMA)控制器，支持串行外设接口(SPI)、UART和I2C通信外设。ADuCM310片内还集成256 kB非易失性Flash/EE存储器和32 kB SRAM。

一个16 MHz片内振荡器产生80 MHz系统时钟。此时钟在内部进行分频，允许处理器在较低频率下工作，以便省电。该器件还内置一个低功耗32 kHz振荡器，可给定时器提供时钟。ADuCM310包括3个通用定时器、1个唤醒定时器（可用作通用定时器）和1个系统看门狗定时器。

可根据具体应用要求配置多个通信外设。这些外设包括UART、2个I2C、2个SPI、GPIO端口和脉冲宽度调制(PWM)。

片内出厂固件支持通过UART进行串行在线下载，并且支持通过串行线调试端口(SW-DP)接口进行非介入仿真和编程下载。EVAL-ADuCM310QSPZ开发系统支持这些特性。

ADuCM310采用2.9 V至3.6 V电源供电，工作温度范围为?40°C至+85°C。

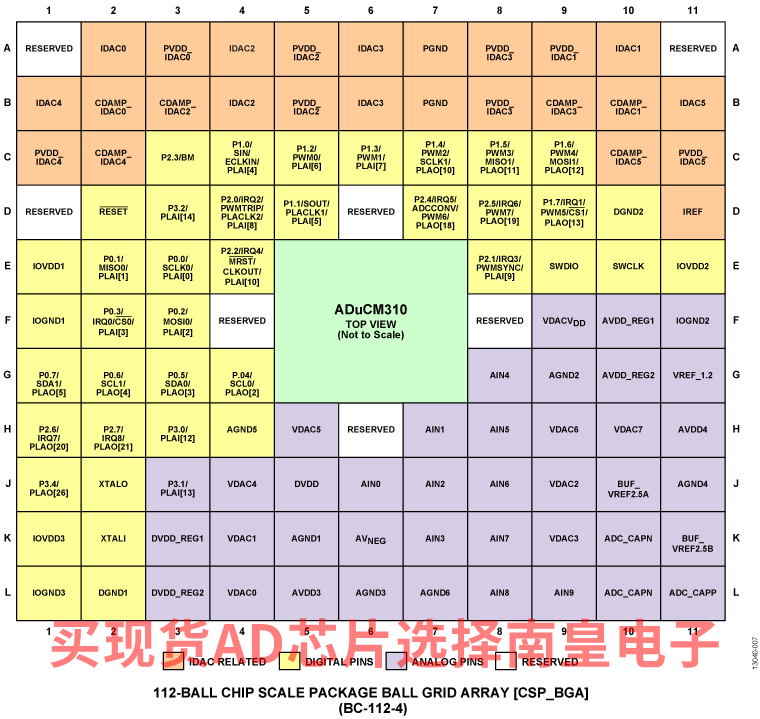

请注意，在整篇数据手册中，多功能引脚（如P1.0/SIN/ECLKIN/PLAI[4]）由整个引脚名称或引脚的单个功能表示；例如，P1.0即表示仅与此功能相关。

有关ADuCM310的更多信息，请参见ADuCM310参考手册《如何设置和使用ADuCM310》。

• 模拟输入/输出
• 22通道、14位、800 kSPS模数转换器(ADC)
• 10个外部通道
• 1个片内芯片温度监控器
• 6个电流输出数模转换器(IDAC)监控通道
• 3个电源监控通道
• 2个缓冲基准电压输出通道
• 全差分模式和单端模式
• 模拟输入范围：0 V至2.5 V
• 6个低噪声、12/14位IDAC输出
• 1× 250 mA、1× 200 mA、2× 100 mA和2× 20 mA
• 半导体光学放大器(SOA) IDAC下拉到−3.0 V，可实现快速吸电流
• 8个12位电压输出DAC (VDAC)
• 通道0和通道1：0 V至3 V（75 Ω负载）
• 通道2和通道3：-5 V至0 V（500 Ω负载）
• 通道4和通道5：0 V至3 V（300 Ω负载）
• 通道6：0 V至5 V（500 Ω负载）
• 通道7：0 V至5 V（100 Ω负载）
• 片内基准电压：2.5 V
• 2个缓冲2.5 V输出
• 微控制器
• ARM Cortex-M3处理器，32位RISC架构
• 串行线端口支持代码下载和调试

• 时钟选项
• 片内调整振荡器(±3%)
• 80 MHz锁相环(PLL)
• 外部16 MHz晶振选项
• 外部时钟源
• 存储器
• 2个128 kB Flash/EE存储器，32 kB SRAM
• 在线下载，基于SW-DP的调试
• 软件触发在线重新编程能力
• 片内外设
• UART、2× I2C和2× SPI串行输入/输出
• 28引脚通用输入/输出(GPIO)端口
• 3个通用定时器
• 唤醒(W/U)定时器
• 看门狗定时器(WDT)
• 32单元可编程逻辑阵列(PLA)
• 矢量中断控制器
• 边沿或电平中断外部引脚输入
• 9个外部中断
• 电源
• 多个电源
• 5 V (VDAC6和VDAC7)
• 数字和模拟输入/输出：3.3 V
• 1.8 V至2.7 V（IDAC）
• 电源电压：−5 V（IDAC3和VDAC2/VDAC3）
• 封装和温度范围
• 6 mm × 6 mm、112引脚CSP_BGA封装
• 额定工作温度范围：-40℃至+85°C
• 工具
• QuickStart开发系统
• 全面的第三方支持

ADUCM310BBCZ，封装：112-Ball CSP-BGA (6mm x 6mm x 1.083mm)，包装形式及数量：托盘，429，工作温度：-40 to 85C，AD官网报价：40.5（100-499个）；35.78（1000+个）

ADUCM310BBCZ-RL，封装：112-Ball CSP-BGA (6mm x 6mm x 1.083mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：40.5（100-499个）；35.78（1000+个）

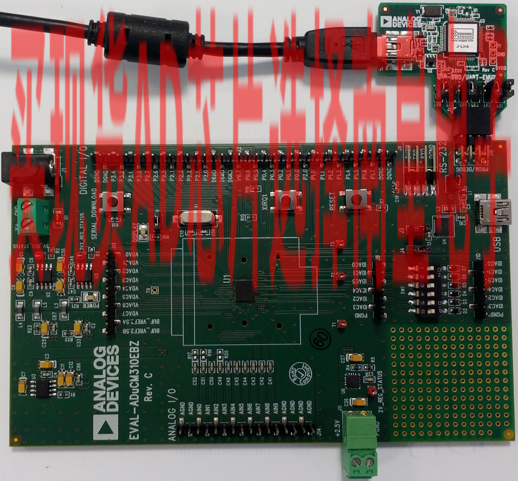

EVAL-ADUCM310：ADuCM310 评估板

ADuCM310是一款片内堆叠式多芯片系统，设计用于可调激光模块应用的诊断控制。 ADuCM310集成一个16位（14位精度）多通道逐次逼近寄存器型(SAR) ADC、一个ARM Cortex-M3处理器、8个电压DAC、6个电流输出DAC以及Flash/EE存储器，采用6 mm × 6 mm、112引脚CSP_BGA封装。

ADuCM310开发系统可对ADuCM310芯片进行评估。EVAL-ADuCM310QSPZ支持利用较少的外部元件对器件进行性能评估。
