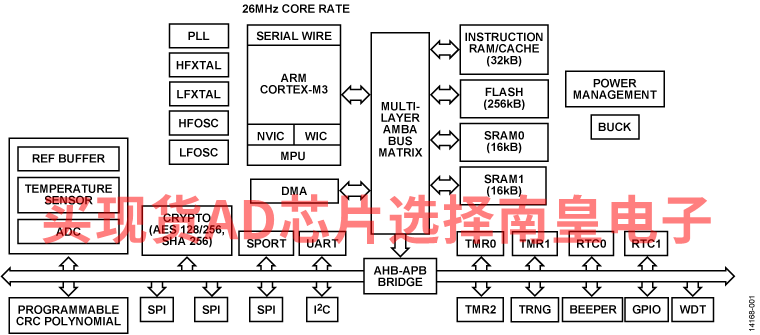

The ADuCM3027/ADuCM3029 微控制器单元(MCU)均为集成电源管理的超低功耗微控制器系统，可用于处理、控制和连接。MCU系统基于ARM Cortex-M3处理器，由数字外设、嵌入式SRAM和闪存、一个提供时钟、复位和电源管理功能的模拟子系统以及模数转换器(ADC)子系统组成。关于ADuCM3027/ADuCM3029不同产品的特性比较，参见表1。

表1 产品闪存选项 型号 嵌入式闪存大小 ADuCM3029 256 kB ADuCM3027 128 kB

ADuCM3027/ADuCM3029/ADuCM3029-1/ADuCM3029-2 MCU共有的系统特性包括：

• 高达26 MHz的ARM Cortex-M3处理器
• 集成纠错码(ECC)的最多256 kB嵌入式闪存
• 可选4 kB缓存（以降低有功功率）
• 64 kB系统SRAM，带奇偶校验
• 电源管理单元(PMU)
• 多层高级微控制器总线结构(AMBA)总线矩阵
• 中央直接存储器访问(DMA)控制器
• 蜂鸣器接口
• 串行端口(SPORT)、串行外设接口(SPI)、内部集成电路(I2C)和通用异步接收器/发射器(UART)外设接口
• 集成高级加密标准(AES)和安全散列算法(SHA)-256的加密硬件支持
• 实时时钟(RTC)
• 通用和监督定时器
• 可编程通用输入/输出(GPIO)引脚
• 内置可编程发生器多项式的硬件循环冗余校验(CRC)计算器
• 上电复位(POR)和电源监控器(PSM)
• 12位逐次逼近寄存器(SAR) ADC
• 真正的随机数发生器(TRNG)

为支持低动态和休眠功耗管理，ADuCM3027/ADuCM3029 MCU提供一系列电源模式和功能，例如动态和软件控制的时钟门控与电源门控。

ADuCM3029-1和ADuCM3029-2 MCU模型与ADuCM3029 MCU具有相同的特性和功能。与ADuCM3027和ADuCM3029相关的所有规格也适用于ADuCM3029-1和ADuCM3029-2。

关于ADuCM3027/ADuCM3029 MCU的详细信息，请参阅集成电源管理的ADuCM302x超低功耗ARM Cortex-M3 MCU硬件参考手册。

产品聚焦

业界领先的超低功耗。

稳定工作，包括在深度睡眠模式下实现全电压监控、ECC闪存支持和SRAM存储器提供奇偶校验错误检测。

前沿安全。快速加密对客户算法提供读取保护。写入保护可防止未经授权的代码对器件进行重新编程。

通过中断实现32 kHz LFXTAL的故障检测。

SensorStrobe 用于对外部传感器进行精确的时间同步采样。在休眠模式下工作，大大降低了系统解决方案中的电流。例如，使用ADXL363加速度计时，功耗降低10倍。设置之后无需软件干预。软件执行，因此无脉冲漂移。

应用

• 物联网(IoT)
• 电子货架标签(ESL)和标识
• 智能基础设施
• 智能锁
• 资产追踪
• 智能机器、智能计量、智能楼宇、智慧城市和智能农业
• 可穿戴设备
• 健身和临床
• 机器学习和神经网络;

• EEMBC ULPBench 评分：245.5
• 超低功耗活动和休眠模式
• 活动模式（完全开启模式）：< 30 μA/MHz（典型值）
• Flexi 模式（内核处于休眠、外设活动状态）：< 300 μA（典型值）
• 休眠模式（带SRAM保留）：< 750 nA（典型值）
• 关断模式（可选RTC活动）：< 60 nA（典型值）
• 集成MPU的ARM Cortex-M3处理器
  • 串行线调试接口频率最高达26 MHz
• 电源管理
  • 单电源供电(VBAT)：1.74 V至3.6 V
  • 可选降压转换器可提高效率
• 存储器选项
  • 集成ECC的128 KB/256 KB嵌入式闪存
  • 4 KB高速缓存可降低有源功率
  • 64 KB可配置系统SRAM，带奇偶校验
  • 多达32 KB的SRAM，保留在休眠模式下
• 安全
  • 带有专用片内振荡器的看门狗
  • 内置可编程多项式的硬件CRC
  • 多奇偶校验位保护的SRAM
  • ECC保护嵌入式闪存
• 安全
  • TRNG
  • 用户代码保护
  • 硬件加密加速度计，支持AES-128、AES-256和SHA-256
• 数字外设
  • 3个SPI接口，可与传感器、无线电和转换器实现无缝接口
  • I2C和UART接口
  • SPORT用于与转换器和无线电本地连接
  • 可编程GPIO（LFCSP封装有44个，WLCSP封装有36个）
  • 3个支持PWM的通用定时器
  • 带有SensorStrobe和时间戳的RTC和FLEX_RTC
  • 可编程蜂鸣器
  • 25通道DMA控制器
• 时钟特性
  • 26 MHz时钟：片内振荡器、外部晶体振荡器
  • 32 kHz时钟：片内振荡器、低功耗晶体振荡器
  • 具有可编程分频器的集成式PLL
• 模拟外设
  • 12位SAR ADC、1.8 MSPS、8通道、数字比较器

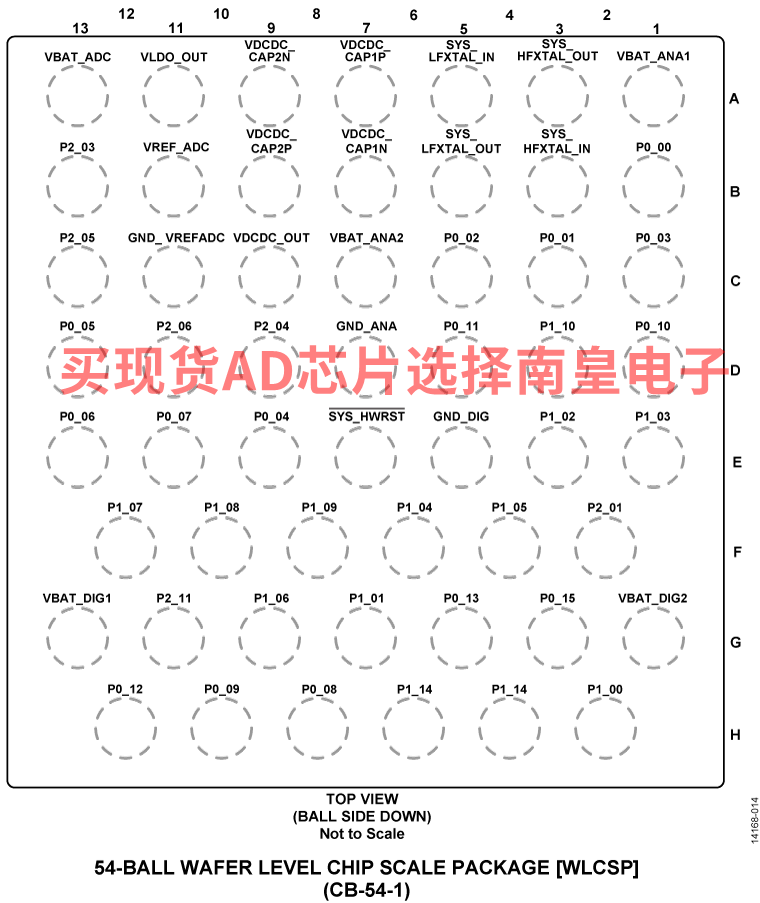

ADUCM3027BCBZ-R7，封装：54-Ball WLCSP (2.76mm x 2.76mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：10.15（1000+个）

ADUCM3027BCBZ-RL，封装：54-Ball WLCSP (2.76mm x 2.76mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：10.15（1000+个）

ADUCM3027BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：11.28（100-499个）；10.15（1000+个）

ADUCM3027BCPZ-R7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：11.28（100-499个）；10.15（1000+个）

ADUCM3027BCPZ-RL，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.28（100-499个）；10.15（1000+个）

ADZS-UCM3029EZLITE：EVAL-ADuCM3029 EZ-KIT用于ADuCM3027和ADuCM3029的ADuCM3029评估硬件（64引脚QFN）

ADuCM3029 EZ-KIT是ADI公司针对ADuCM3029处理器的评估系统。

ADuCM3029处理器基于ARM Cortex-M3处理器内核，由数字外设、嵌入式SRAM和闪存组成。 它还包含提供时钟、复位和电源管理功能的模拟子系统，以及ADC子系统。 ADuCM3029微控制器专为电机控制和工业应用而设计。 EZ-KIT附带所有必要的器件，可立即评估。

EZ-KIT内置一个支持ADF7xxx无线收发器系列子板产品的三个连接器阵列。

EZ-KIT提供了一个扩展接口3 (EI3)和一个Arduino接口。 这些接口用于连接子板以扩展EZ-KIT的功能。

该评估板设计可以与IAR Embedded Workbench和Segger开发环境配合使用，进行高级应用程序代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器
