ADuCM300 是一款完全集成的 8 kSPS（8000 Hz 转换率）数据采集系统，其中包含双路高性能 Σ-Δ 模数转换器 (ADC)、32 位 Arm Cortex-M3 处理器和微控制器单元 (MCU) 子系统。ADuCM300 具有 128 kB 程序闪存/EE、4 kB 数据闪存/EE 和 6 kB 静态随机存取存储器 (SRAM)。

ADuCM300 是适用于汽车应用中外部精密传感器电压测量的完整系统解决方案。该器件较大程度地减少了外部系统元件，可直接由 3.6 V 至 18 V 的外部电压源供电。片内低压差 (LDO) 稳压器可以为集成式数字和模拟子系统生成电源电压。

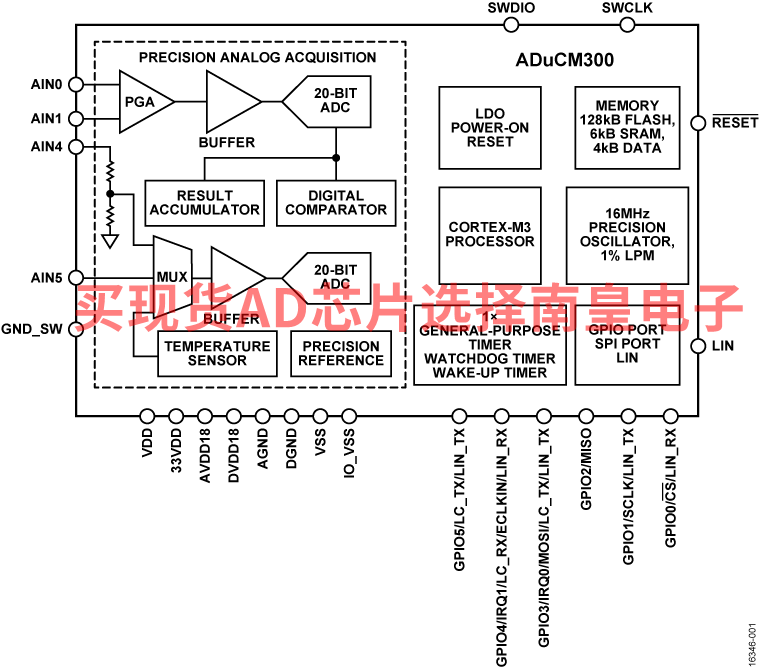

模拟子系统包含两个 20 位 Σ-Δ ADC：一个主 ADC 和一个辅助 ADC。主 ADC 接受差分输入，集低噪声、可编程增益放大器 (PGA)、高精度和低漂移基准电压源于一身，非常适合连接具有低电平信号幅度输出的外部传感器。辅助 ADC 连接到灵活的输入多路复用器，可以测量外部单端传感器输入电压 (AIN5/GND_SW)、内部（片内）温度传感器，或监测连接到 AIN4 的电源电压（请参见数据手册中的图 1）。

ADuCM300 依靠提供系统时钟的片内 16.384 MHz 高频振荡器运行。该时钟通过可生成内核时钟工作频率的可编程时钟分频器进行路由。该器件还包含 32 kHz 振荡器以实现低功耗运行。

ADuCM300 集成了一系列片内外设，可以在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行外设接口 (SPI) 输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器 (WUT) 和一个监控定时器 (WDT)。

ADuCM300 用于低功耗运行至关重要的电池供电应用。可以在正常操作模式下配置微控制器内核，从而在所有外设都处于活动状态时使系统的总体电流消耗小于 18.5 mA。还可以在直接程序控制下在多种低功耗操作模式中配置该器件，使其消耗的电流小于 100 µA。ADuCM300 还包括一个本地互连网络 (LIN) 物理接口，用于在汽车环境中进行单线高电压通信。

该器件由外部 3.6 V 至 18 V（在 VDD 上，引脚 26）电源电压供电，指定在 −40°C 至 +115°C 温度范围内正常工作，还可在额外的 +115°C 至 +125°C 温度范围内正常工作。

有关更多信息以及寄存器详细信息，请参见 ADuCM300 硬件参考手册。

应用

• 适用于汽车应用的 LIN 传感器接口
• 一般动力总成、车身和底盘检测
• 用于工业应用的电流和电压检测

• 两个精密 20 位 Σ-Δ ADC
• 4 Hz 至 8000 Hz 的可编程 ADC 转换率
• 片内精密基准电压源
• 主 ADC
  • 为 20 位 Σ-Δ ADC 提供差分电压输入
  • 可编程增益（4 至 512）
  • 具有累加器的数字比较器
  • ADC 绝对输入电压范围：−200 mV 至 +300 mV
• 辅助 ADC
  • 灵活的输入多路复用器，用于输入通道选择
  • 单端电压输入（可连接到外部温度传感器）、内部温度传感器输入或诊断电源输入
• 微控制器
  • Arm Cortex-M3 32 位处理器
  • 精度为 1% 的 16.384 MHz 精密振荡器
  • 支持代码下载和调试的串行线下载 (SWD) 端口
• 符合汽车要求的集成 LIN 收发器
  • 与 LIN 2.2 兼容的从属器件
  • 与 SAE J-2602 兼容的从属器件
  • 低电磁发射 (EME)
  • 高电磁抗扰性 (EMI)

• 存储器
  • 128 kB 闪存/EE 存储器，ECC
  • 6 kB SRAM，ECC
  • 4 kB 数据闪存/EE 存储器，ECC
  • 10,000 次循环闪存/EE 耐久性
  • 20 年闪存/EE 数据保留
• 通过 SWD 和 LIN 实现电路内下载
• 片内外设：SPI、GPIO 端口、通用定时器、唤醒定时器、监控定时器和片内 POR
• 电源
  • 直接由 3.6 V 至 18 V 的外部电压源供电
  • TA = −40°C 至 +115°C 时典型功耗为 8 mA (16 MHz)
  • 低功耗监控模式
• 封装和温度范围
  • 6 mm × 6 mm 32 引脚 LFCSP
  • 全定工作温度范围为 −40°C 至 +115°C，还可在 +115°C 至 +125°C 的温度范围内工作
  • 符合面向汽车应用的 AEC-Q100 标准

• 两个精密 20 位 Σ-Δ ADC
• 4 Hz 至 8000 Hz 的可编程 ADC 转换率
• 片内精密基准电压源
• 主 ADC
  • 为 20 位 Σ-Δ ADC 提供差分电压输入
  • 可编程增益（4 至 512）
  • 具有累加器的数字比较器
  • ADC 绝对输入电压范围：−200 mV 至 +300 mV
• 辅助 ADC
  • 灵活的输入多路复用器，用于输入通道选择
  • 单端电压输入（可连接到外部温度传感器）、内部温度传感器输入或诊断电源输入
• 微控制器
  • Arm Cortex-M3 32 位处理器
  • 精度为 1% 的 16.384 MHz 精密振荡器
  • 支持代码下载和调试的串行线下载 (SWD) 端口
• 符合汽车要求的集成 LIN 收发器
  • 与 LIN 2.2 兼容的从属器件
  • 与 SAE J-2602 兼容的从属器件
  • 低电磁发射 (EME)
  • 高电磁抗扰性 (EMI)

• 存储器
  • 128 kB 闪存/EE 存储器，ECC
  • 6 kB SRAM，ECC
  • 4 kB 数据闪存/EE 存储器，ECC
  • 10,000 次循环闪存/EE 耐久性
  • 20 年闪存/EE 数据保留
• 通过 SWD 和 LIN 实现电路内下载
• 片内外设：SPI、GPIO 端口、通用定时器、唤醒定时器、监控定时器和片内 POR
• 电源
  • 直接由 3.6 V 至 18 V 的外部电压源供电
  • TA = −40°C 至 +115°C 时典型功耗为 8 mA (16 MHz)
  • 低功耗监控模式
• 封装和温度范围
  • 6 mm × 6 mm 32 引脚 LFCSP
  • 全定工作温度范围为 −40°C 至 +115°C，还可在 +115°C 至 +125°C 的温度范围内工作
  • 符合面向汽车应用的 AEC-Q100 标准

EVAL-ADuCM300：ADuCM300 评估板

ADuCM300 是一款完全集成的 8 kSPS 数据采集系统，其中包含双路高性能多通道 Σ-Δ 模数转换器 (ADC)、32 位 Arm Cortex-M3 处理器和闪存。ADuCM300 具有 128 kB 程序闪存/EE、4 kB 数据闪存和 6 kB 静态随机存取存储器 (SRAM)。

ADuCM300 完全符合一般汽车检测应用的要求，可以连接系统解决方案中的多个外部精密传感器，该系统解决方案还集成了可编程 Cortex-M3 微控制器，可在片内对传感器信号进行后处理，然后通过行业标准有线接口将结果传输到芯片之外。

ADuCM300 集成了需要的所有特性，可以在很宽的工作条件范围内精确且智能地连接、监控、处理和诊断精密检测系统。

EVAL-ADUCM300QSPZ 开发系统支持 ADuCM300，并允许使用灵活的平台以评估 ADuCM300 硅器件。评估板允许通过 32 引脚引线框芯片尺寸级封装 (LFCSP) 插座快速移除和插入器件，并提供必要的连接以实现快速测量设置。评估板上提供了开关和 LED，以帮助调试和简化代码开发。还提供了示例代码项目，以说明每个外设的主要功能以及有关如何配置这些外设的示例。

本用户指南提供了有关如何设置和配置示例软件的逐步详细说明，可从 ADuCM300 产品页面的工具和仿真部分获取。

通过阅读本用户指南，用户可以开始生成并下载自己的用户代码，以满足他们自己独特的终端系统要求。

有关完整的详细信息，请参见 ADuCM300 数据手册，使用评估板时必须同时参阅该数据手册和本用户指南。
