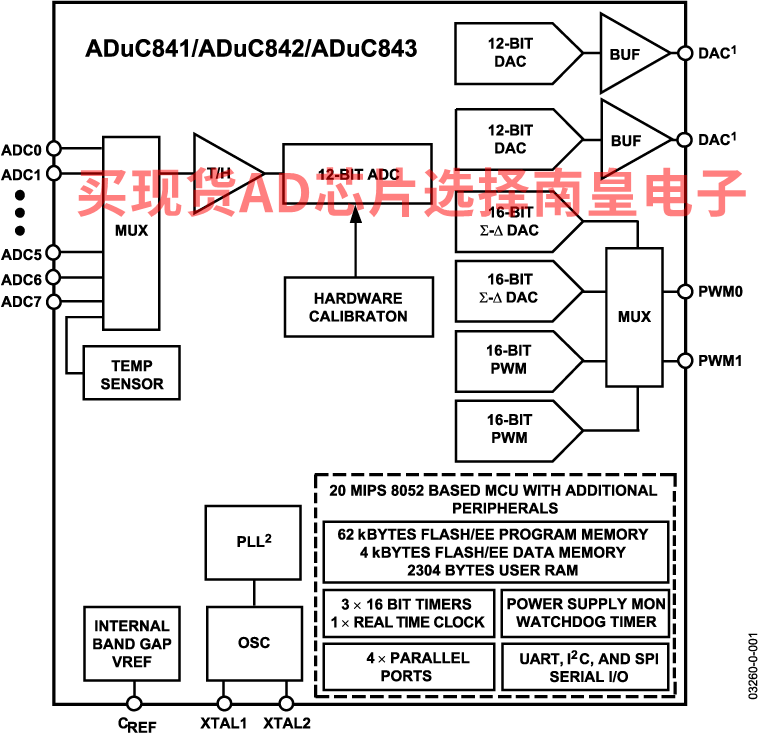

ADuC841/ADuC842/ADuC843是完整的智能传感器前端，在单个芯片上集成了一个高性能自校准多通道ADC、一个双通道DAC和一个优化的单周期20 MHz 8位MCU（兼容8051指令集）。

ADuC841与ADuC842的差异体现在时钟振荡器电路上；ADuC841的时钟由一个最高频率为20 MHz的外部晶振提供，ADuC842则采用一个频率为32 kHz的晶振，其片内PLL可产生最高16.78 MHz的可编程内核时钟。

ADuC843与ADuC842的差别在于，前者没有模拟DAC输出。

该微控制器是经过优化的8052内核，峰值性能最高可达20 MIPS。提供三种不同的存储器选项，最大支持62 kB非易失性Flash/EE程序存储器。片内同时集成4 kB非易失性 Flash/EE数据存储器、256字节RAM和2 kB扩展RAM。

这些器件还内置其它模拟功能、两个12位DAC、电源监视器和一个带隙基准电压源。片内数字外设包括2个16位Σ-Δ型。DAC、1个双通道输出16位PWM、1个看门狗定时器、1个时间间隔计数器、3个定时器/计数器和3个串行I/O端口（SPI、I2C和UART）。

在ADuC812和ADuC832上，I2C和SPI接口共用一些相同的引脚。对于向后兼容性，ADuC841/ADuC842/ADuC843也是如此。

不过，也可以选择在P3.3、P3.4和P3.5上单独运行SPI，同时I2C采用标准引脚。此外，I2C接口经过增强提供重复启动、广播和四通道寻址。

片内出厂固件支持通过EA引脚进行在线串行下载和调试模式（通过UART）以及单引脚仿真模式。

应用

• 光纤网络—激光功率控制
• 基站系统
• 精密仪器、智能传感器
• 瞬态采集系统
• DAS 和通信系统

• ADuC812/ADuC831/ADuC832的引脚兼容升级版
  • 提高性能
    • 单周期20 MIPS 8052内核
    • 高速420 kSPS 12位ADC
  • 增加内存
    • 高达62 KB片内Flash/EE程序存储器
    • 4 KB片内Flash/EE数据存储器
  • 电路内可编程
    • Flash/EE，保持时间：100年，耐久性为10万个周期
    • 2304字节片内数据RAM
  • 更小的封装

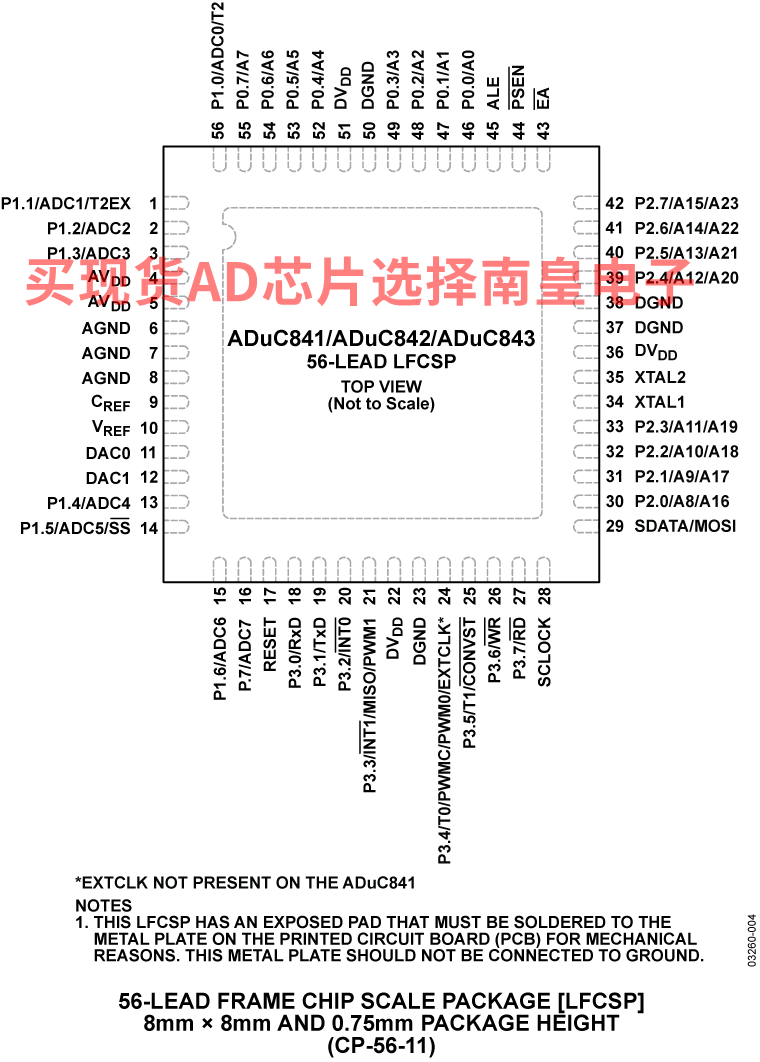

    • 8 mm × 8 mm芯片级封装

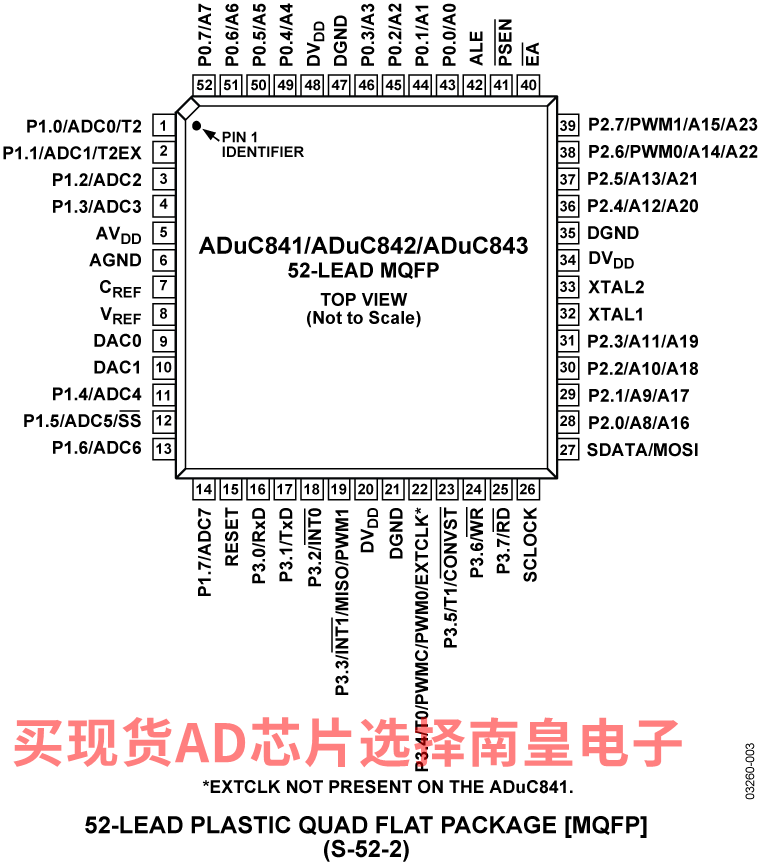

    • 52引脚PQFP—引脚兼容升级
• 模拟I/O
  • 8通道、420 kSPS高精度、12位ADC
  • 片内、15 ppm/°C基准电压源
  • DMA控制器、高速ADC转RAM捕获
  • 两个12位电压输出DAC1
  • 双通道输出PWM ∑-?型DAC
  • 片内温度监控器功能
• 基于8052内核
  • 8051兼容指令集（最大值：20 MHz）
• 高性能单周期内核
  • 32 kHz外部晶振，片内可编程PLL
  • 12个中断源，2个优先级
  • 双数据指针，11位扩展堆栈指针
• 片内外设
  • 时间间隔计数器(TIC)
  • UART、I2C和SPI串行I/O
  • 看门狗定时器(WDT)
  • 电源监控器(PSM)
• 电源
  • 正常：4.5 mA（3 V，内核CLK = 2.098 MHz）
  • 关断：10 μA (3 V)
• 开发工具
  • 全面的低成本开发系统，集成非介入单引脚仿真功能，
  • 基于IDE汇编和C源代码调试

ADUC842BCPZ32-3，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：10.14（100-499个）；8.93（1000+个）

ADUC842BCPZ32-5，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：10.14（100-499个）；8.93（1000+个）

ADUC842BCPZ62-3，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：13.69（100-499个）；12.06（1000+个）

ADUC842BCPZ62-5，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：13.69（100-499个）；12.06（1000+个）

ADUC842BCPZ8-3，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.32（100-499个）；8.21（1000+个）

ADUC842BCPZ8-5，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.32（100-499个）；8.21（1000+个）

ADUC842BSZ62-3，封装：52-Lead MQFP (10mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：13.69（100-499个）；12.06（1000+个）

ADUC842BSZ62-5，封装：52-Lead MQFP (10mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：13.69（100-499个）；12.06（1000+个）

EVAL-ADUC841：ADuC841 / ADuC842 / ADuC843 QuickStart和QuickStart Plus开发

开发系统用于评估以下产品：

ADuC841 - 8 通道12位ADC + 双通道12位DAC + 20 MIPS Flash MCU ADuC842 - 8 通道12位ADC + 双通道12位DAC + 16 MIPS Flash MCU ADuC843 - 8 通道12位ADC + 16 MIPS Flash MCU

用于ADuC8x系列（8052内核）精密模拟微控制器的QuickStart套件提供串行端口下载/调试功能和汇编源代码调试环境。

ADI公司还提供一款非介入式仿真器，称为 USB-EA-CONVZ，支持汇编/C源代码调试。QuickStart Plus包括POD (USB-EA-CONVZ)或者单独订购。
