ADUC831（具有嵌入式62 KB闪存MCU的MicroConverter、12位ADC和DAC）-AD代理

ADUC831的基本参数

ADUC831的产品详情：

ADuC831是一款完全集成的247 kSPS数据采集系统，在单芯片内集成高性能自校准多通道12位ADC、双通道12位DAC和可编程8位MCU。

微控制器内核为8052，因此每机器周期8051指令集兼容12个内核时钟周期。片内集成有62 KB非易失性Flash/EE程序存储器。片内同时集成4 kB非易失性Flash/EE数据存储器、256字节RAM和2 kB扩展RAM。

ADuC831还内置其它模拟功能、两个12位DAC、电源监视器和一个带隙基准电压源。片内数字外设包括2个16位Σ-?型DAC、双通道输出16位PWM、看门狗定时器、时间间隔计数器、3个定时器/计数器、针对波特率生成的定时器3和串行I/O端口（I2C、SPI和UART）。

片内出厂固件支持通过EA引脚进行在线串行下载和调试模式（通过UART）以及单引脚仿真模式。QuickStart和QuickStart Plus开发系统支持ADuC831，提供低成本软件和硬件开发工具。

该器件在扩展工业温度范围内的额定工作电压为3 V至5 V，提供52引脚塑料四方扁平封装和56引脚芯片级封装。

应用

ADUC831的优势和特点：

模拟I/O
- 8通道、247 kSPS 12位ADC
  直流性能： ±1 LSB INL
  交流性能：71 dB SNR
- 针对高速ADC转RAM捕获的DMA控制器
- 2个12位（单调）电压输出DAC
- 双通道输出PWM/Σ-Δ型DAC
- 片内温度传感器功能 ±3 C
- 片内基准电压
存储器
- 62 KB片内Flash/EE程序存储器
- 4 KB片内Flash/EE数据存储器
- Flash/EE，保持时间：100年，耐久性为10万个周期
- 2304字节片内数据RAM
基于8051内核
- 8051兼容指令集（最大值：16 MHz）
- 12个中断源，2个优先级
- 双通道数据指针
- 11位扩展堆栈指针
欲了解更多特性，请参考数据手册

ADUC831具体的完整产品型号参数及价格（美元）：

ADUC831BCPZ，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：11.41（100-499个）；10.05（1000+个）

ADUC831BCPZ-REEL，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.41（100-499个）；10.05（1000+个）

ADUC831BSZ，封装：52-Lead MQFP (10mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 125C，AD官网报价：11.41（100-499个）；10.05（1000+个）

ADUC831BSZ-REEL，封装：52-Lead MQFP (10mm x 10mm)，包装形式及数量：卷带，800，工作温度：-40 to 125C，AD官网报价：11.41（100-499个）；10.05（1000+个）

ADUC831的评估套件：

EVAL-ADUC831：ADuC831 QuickStart开发系统

用于评估8通道12位ADC + 双通道12位DAC + 62KB闪存MCU ADuC831的开发系统。

用于ADuC8x系列（8052内核）精密模拟微控制器的QuickStart套件提供串行端口下载/调试功能和汇编源代码调试环境。

ADI公司还提供一款非介入式仿真器，称为 USB-EA-CONVZ ，支持汇编/C源代码调试。

可单独订购该器件。

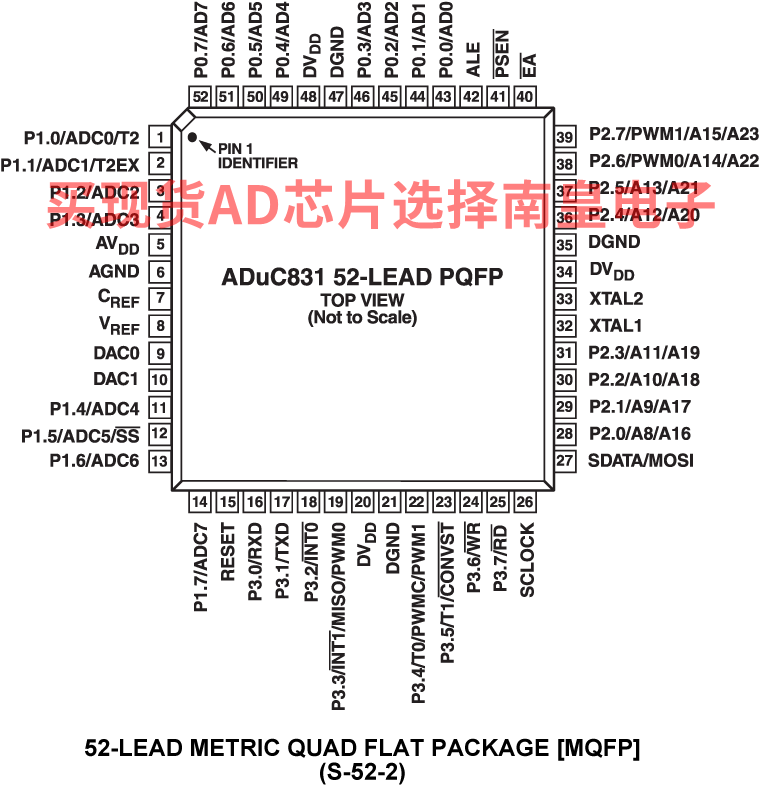

ADUC831的电路图解：
