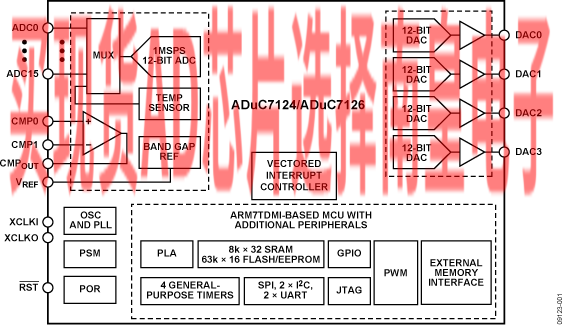

ADuC7124/ADuC7126均为完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。通过编程可以将DAC输出范围设置为三种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有32 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7124内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口或 I2C 端口进行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter系列的低成本QuickStart开发系统中。该器件内置一个提供6路输出信号的16位PWM。为便于通信，该器件内置2个 I2C 通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。此外还有2个UART通道，每个UART通道内置一个带接收和发送缓冲器的可配置16位FIFO。

这些器件的工作电压范围为2.7 V至3.6 V，额定温度范围为?40°C至+125°C工业温度范围。工作频率为41.78 MHz时，其典型功耗为120 mW。ADuC7124提供64引脚LFCSP和80引脚LFQFP两种封装。

应用

• 工业控制和自动化系统
• 智能传感器、精密仪器
• 基站系统、光纤网络
• 病人监护

• 多通道、12位、1 MSPS ADC
  多达16个ADC通道
• 全差分模式和单端模式
• 模拟输入范围：0 V至 VREF
• 12位电压输出DAC
  最多提供4路DAC输出
• 片内基准电压源
• 片内温度传感器(±3°C)

• 电压比较器
• 16位/32位RISC架构ARM7TDMI内核
• JTAG端口支持代码下载和调试
• 修正的片内振荡器(±3%)
• 外部时钟晶体
• 可达44 MHz的外部时钟源
• 欲了解更多特性，请参考数据手册

ADUC7126BSTZ126，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.61（1000+个）

ADUC7126BSTZ126-RL，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.61（1000+个）

ADUC7126BSTZ126I，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.61（1000+个）

ADUC7126BSTZ126IRL，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.61（1000+个）

EVAL-ADUC7126：ADuC7126 QuickStart Plus开发系统

ADuC7126 是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

用于ADuC7126精密模拟微控制器的QuickStart Plus套件提供通过UART进行调试的功能和汇编/C源代码调试环境。此外，QuickStart Plus套件还允许真正的非
