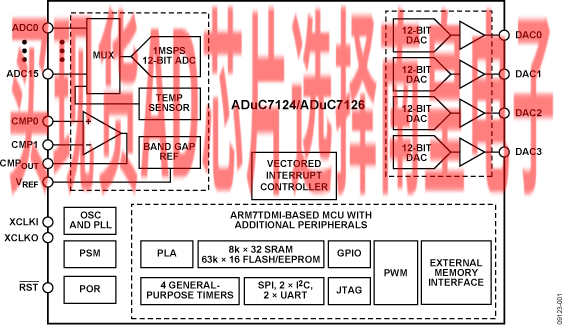

ADuC7124是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。另外还有2路输入，但它们与2个DAC输出引脚复用。ADC可以在单端或差分输入模式工作。ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

通过编程可以将DAC输出范围设置为三种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保存其输出电压。

该器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有32 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7124内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断指定一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。

片内出厂固件支持通过UART串行接口或I2C端口进行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter系列的低成本QuickStart开发系统中。

该器件内置一个提供6路输出信号的16位PWM。

为便于通信，该器件内置2个I2C通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。还有2个UART通道，每个UART都含有一个可配置的16位FIFO及接收和发送缓冲器。

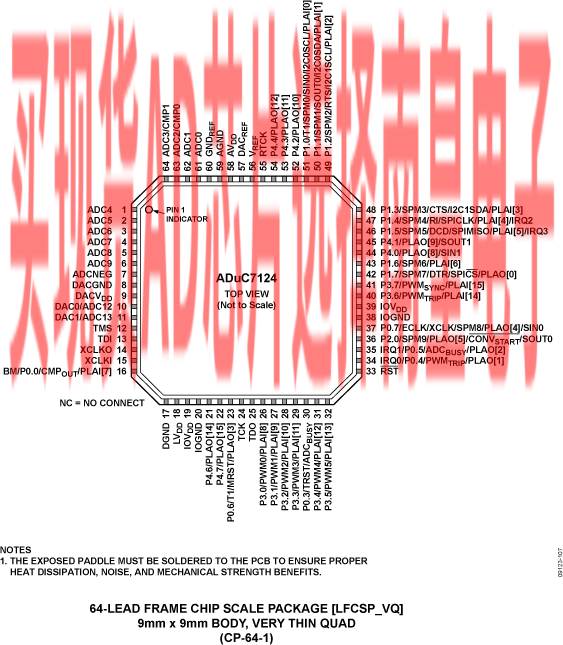

该器件采用2.7 V至3.6 V电源供电，额定温度范围为?40°C至+125°C工业温度范围。当工作频率为41.78 MHz时，典型功耗为120 mW。ADuC7124采用64引脚LFCSP封装。

应用
?工业控制和自动化系统
?智能传感器、精密仪器
?基站系统、光纤网络
?病人监护

• 多通道、12位、1 MSPS ADC
  多达16个ADC通道
• 全差分模式和单端模式
• 模拟输入范围：0 V至VREF
• 12位电压输出DAC
  最多提供4路DAC输出
• 片内基准电压源
• 片内温度传感器(±3°C)

• 电压比较器
• 16位/32位RISC架构ARM7TDMI内核
• JTAG 端口支持代码下载和调试
• 修正的片内振荡器(±3%)
• 外部时钟晶体
• 可达44 MHz的外部时钟源
• 欲了解更多特性，请参考数据手册

ADUC7124BCPZ126，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：7.48（100-499个）；6.58（1000+个）

ADUC7124BCPZ126-RL，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.48（100-499个）；6.58（1000+个）

EVAL-ADUC7124：ADuC7124 QuickStart Plus开发系统

用于评估ADuC7124（精密模拟微控制器、12位模拟I/O、大容量存储器、具有增强型IRQ处理程序的ARM7TDMI MCU）的开发系统。
