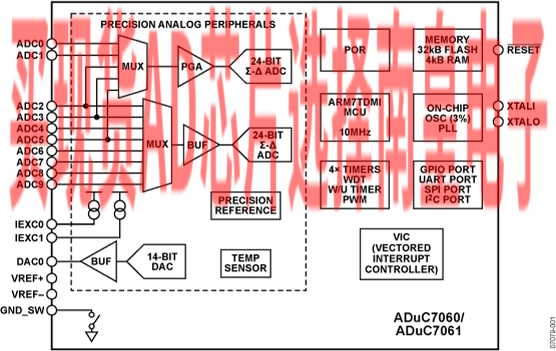

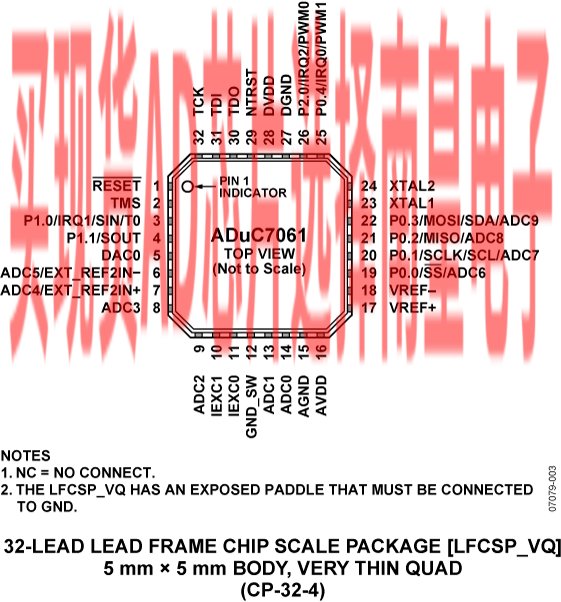

ADuC7060/ADuC7061均为完全集成的8 kSPS、24位数据采集系统，在单芯片上集成高性能多通道Σ-Δ型模数转换器（ADC），16位/32位ARM7TDMI MCU和Flash/EE存储器。

ADC包括一个5通道主ADC和一个最多8通道辅助ADC，可在单端或差分输入模式下工作。片上提供一个单通道缓冲电压输出DAC，通过编程可将DAC输出范围设置为两种电压范围之一。

这些器件通过一个片内振荡器和锁相环(PLL)产生最多10.24 MHz的内部高频时钟信号。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达10 MIPS。片内集成有4 KB SRAM和32 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7060/ADuC7061包含4个定时器。定时器1是唤醒定时器，能将器件从省电模式唤醒；定时器2可以配置为看门狗定时器。同时提供了一个带6个输出通道的16位PWM。

ADuC7060/ADuC7061内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口进行在线下载，同时也支持通过JTAG接口进行非介入仿真。

这些器件采用2.375 V至2.625 V电源供电，工作温度范围为?40°C至+125°C工业温度范围。

应用

• 工业自动化和过程控制
• 智能精密检测系统，4 mA至20 mA环路智能传感器

• 模拟输入/输出 - 更多信息请参考数据手册。
• 微控制器
  16位/32位RISC架构、ARM7TDMI内核
  JTAG端口支持代码下载和调试
  多时钟选项
• 存储器
  32 kB (16 kB ×16) Flash/EE存储器
  4 kB (1 kB ×32) SRAM
• 工具
  在线下载、基于JTAG的调试
  低成本QuickStart开发系统
• 通信接口
• SPI接口(5 Mbps)
  4字节Rx和Tx FIFO
• UART串行I/O和I2C（主/从）
• 欲了解更多信息，请参考数据手册

ADUC7060BCPZ32，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：5.83（100-499个）；4.98（1000+个）

ADUC7060BCPZ32-RL，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.83（100-499个）；4.98（1000+个）

ADUC7060BSTZ32，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：6.17（100-499个）；5.32（1000+个）

ADUC7060BSTZ32-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.17（100-499个）；5.32（1000+个）

EVAL-ADUC7060：ADuC7060 QuickStart Plus开发系统

用于评估ADuC7060（低功耗、精密模拟微控制器、双通道Σ-Δ型ADC、Flash/EE、ARM7TDMI）的开发系统。
