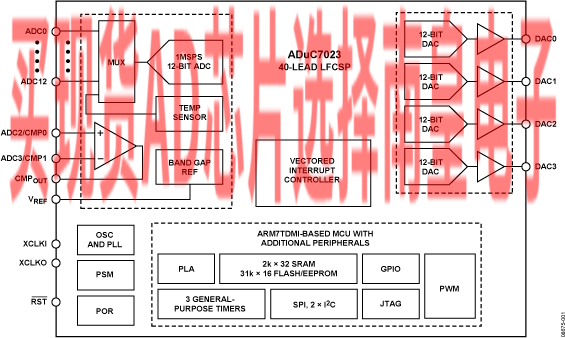

ADuC7023是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

通过编程可将DAC输出范围设置为两种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7023内置一个高级中断控制器。ADuC7023内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。

片内出厂固件支持通过I2C串行接口端口进行在线下载，并且支持通过JTAG接口进行非介入式仿真。. 这些特性都集成在支持此MicroConverter系列的低成本QuickStart开发系统中。 该器件内置一个提供5路输出信号的16位PWM。

为便于通信，该器件内置2个 I2C 通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。

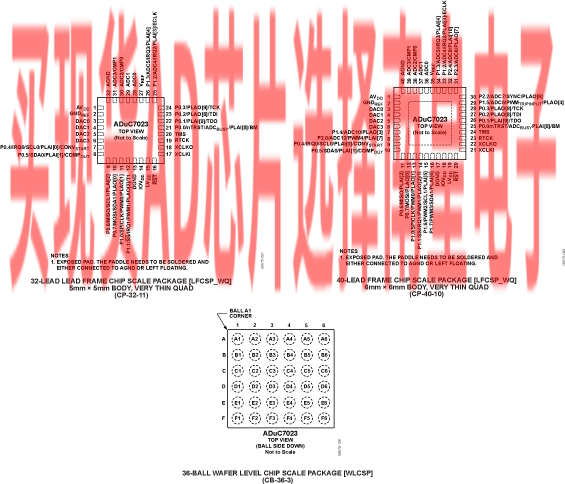

ADuC7023采用2.7 V至3.6 V电源供电，额定温度范围为−40°C至+125°C工业温度范围，提供32引脚和40引脚LFCSP封装。另外还提供36引脚晶圆级CSP封装(WLCSP)

应用

• 光纤网络
• 工业控制和自动化系统
• 智能传感器、精密仪器
• 基站系统

• Analog I/O
• 多通道12位1 MSPS ADC
• 多达12个ADC通道
• 全差分模式和单端模式
• 模拟输入范围：0 V至VREF
• 12位电压输出DAC
• 提供4个DAC输出
• 片内基准电压
• 片内温度传感器
• 电压比较器
• 微控制器
• 16位/32位RISC架构、ARM7TDMI内核
• JTAG端口支持代码下载和调试
• 时钟选项
• 片内调整振荡器(±3%)
• 外部时钟晶体
• 可达44 MHz的外部时钟源
• 具有可编程分频器的41.78 MHz PLL

• 存储器
• 62 kB Flash/EE存储器，8 kB SRAM
• 在线下载，基于JTAG的调试
• 软件触发在线重新编程能力
• 用于FIQ和IRQ的矢量中断控制器
• 每类中断支持8种优先级
• 边沿或电平中断外部引脚输入
• 片内外设
• 2个完全I2C兼容通道
• SPI（主模式下20 Mbps，从模式下10 Mbps）
• 输入级和输出级具有4字节FIFO
• 最多20个GPIO引脚——仅数字GPIO兼容5 V电压
• 3个通用定时器
• 看门狗定时器(WDT)
• 可编程逻辑阵列(PLA)
• 16个PLA元件
• 16位、5通道PWM

ADUC7023BCBZ62I-R7，封装：36-Ball WLCSP (3.4mm x 3.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.59（1000+个）

ADUC7023BCP6Z62I，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

ADUC7023BCP6Z62IR7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

ADUC7023BCP6Z62IRL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

ADUC7023BCPZ62I，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

ADUC7023BCPZ62I-R7，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

ADUC7023BCPZ62I-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：4.13（100-499个）；3.59（1000+个）

EVAL-ADUC7023：ADuC7023 QuickStart和QuickStart Plus开发系统

用于评估完全集成的1 MSPS、12位数据采集系统 ADuC7023的开发系统，该采集系统在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

用于ADuC7023精密模拟微控制器的QuickStart Plus套件提供通过UART进行调试的功能和汇编/C源代码调试环境。此外，QuickStart Plus套件还允许真正的非介入式JTAG仿真。这些套件适用于想拥有一个全面硬件开发环境的新用户。

评估板订购信息

EVAL-ADuC7023QSPZ使用32-LFCSP器件 EVAL-ADuC7023QSPZ1使用40-LFCSP器件
