ADUC7021的基本参数
  • 制造厂商:AD
  • 产品类别:模拟微控制器
  • 技术类目:ARM7内核产品
  • 功能描述:精密模拟微控制器,12位模拟I/O,ARM7TDMI MCU
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADUC7021的产品详情:

ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ ADuC7026/ADuC7027/ADuC7028/ADuC7029均为完全集成的1 MSPS、12位数据采集系统,在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。 另外还有4个ADC输入通道,与4个DAC输出引脚复用。 4路DAC输出仅在特定型号上提供(ADuC7020、ADuC7026、ADuC7028和ADuC7029)。 然而,在无DAC输出的情况下,这些引脚仍然可以用作ADC的输入引脚,这样ADC的输入最多可以达到16通道。 ADC可以在单端或差分输入模式下工作。 ADC输入电压范围为0 V至VREF。 低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

根据器件型号不同,片内最多可内置4个缓冲电压输出DAC。 通过编程可以将DAC输出范围设置为三种电压范围之一。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号(UCLK)。 该时钟信号通过一个可编程时钟分频器进行中继,在其中产生MCU内核时钟工作频率。 微控制器内核为ARM7TDMI,它是一个16位/32位RISC机器,峰值性能最高可达41 MIPS。 片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。 ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

片内出厂固件支持通过UART或I2C串行接口端口进行串行在线下载,并且支持通过JTAG接口进行非介入仿真。 这些特性都集成在支持此MicroConverter系列的低成本QuickStart开发系统中。

这些器件的工作电压范围为2.7 V至3.6 V,额定温度范围为−40°C至+125°C工业温度范围。工作频率为41.78 MHz时,其典型功耗为120 mW。 ADuC7019/ADuC7020/ADuC7021/ ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ ADuC7029有多种存储器类型和封装形式(详见订购指南)。

应用

  • 工业控制和自动化系统
  • 智能传感器、精密仪器
  • 基站系统、光纤网络

ADUC7021的优势和特点:
  • 模拟I/O
    • 多通道、12位、1 MSPS ADC
      多达16个ADC通道
    • 全差分模式和单端模式
    • 模拟输入范围:0 V至VREF
    • 12位电压输出DAC
      最多提供4路DAC输出 li>
    • 片内基准电压
    • 片内温度传感器(±3°C)
    • 电压比较器
  • 微控制器
    • ARM7TDMI内核、16位/32位RISC架构
    • JTAG端口支持代码下载和调试
  • 时钟选项
    • 片上调整振荡器(±3%)
    • 外部时钟晶体
    • 可达44 MHz的外部时钟源
    • 具有可编程分频器的41.78 MHz锁相环
  • 欲了解更多特性,请参考数据手册


ADUC7021具体的完整产品型号参数及价格(美元):

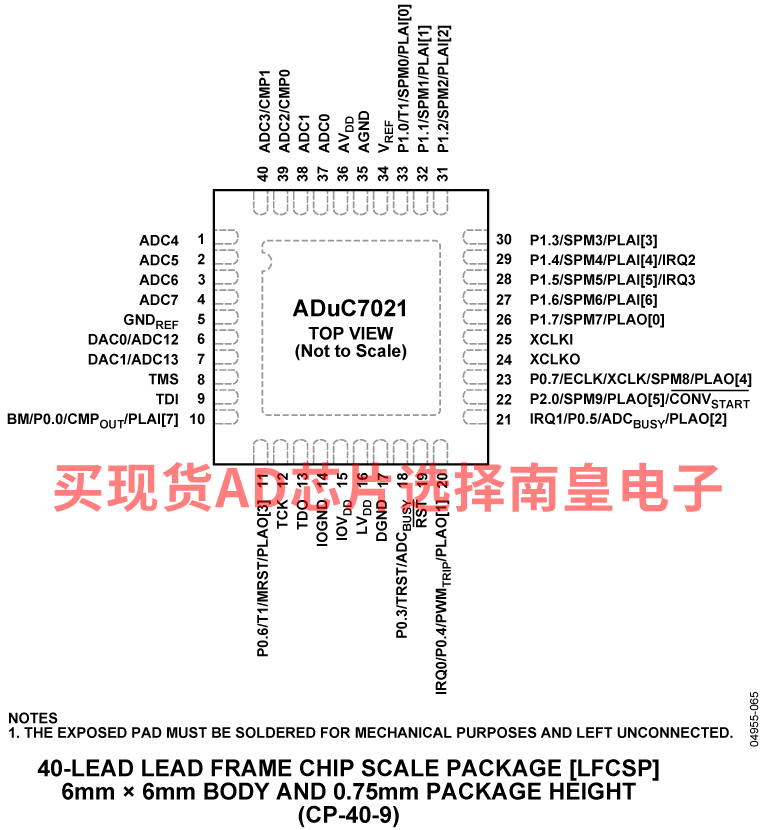

ADUC7021BCPZ32,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:6.95(100-499个);6.11(1000+个)

ADUC7021BCPZ32-RL7,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,750,工作温度:-40 to 125C,AD官网报价:6.95(100-499个);6.11(1000+个)

ADUC7021BCPZ62,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:7.78(100-499个);6.85(1000+个)

ADUC7021BCPZ62-RL,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:7.78(100-499个);6.85(1000+个)

ADUC7021BCPZ62-RL7,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,750,工作温度:-40 to 125C,AD官网报价:7.78(100-499个);6.85(1000+个)

ADUC7021BCPZ62I,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:7.78(100-499个);6.85(1000+个)

ADUC7021BCPZ62I-RL,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:7.78(100-499个);6.85(1000+个)

轻松满足您的AD芯片采购需求
ADUC7021的评估套件:

EVAL-ADUC7020:ADuC7020迷你套件

评估ADuC7019/ ADuC7020/ ADuC7021/ ADuC7122的开发系统为完全集成的1 MSPS、12位数据采集系统,在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

用于ADuC702x精密模拟微控制器的QuickStart和QuickStart Plus套件提供通过UART进行调试的功能和汇编/C源代码调试环境。 此外,QuickStart Plus套件还允许真正的非介入式JTAG仿真。 若您评估过ADI公司的其它ADuC器件,您可能已经拥有该仿真器。 这些套件适用于任何想拥有一个全面硬件开发环境的新用户。

ADI还提供一个迷你套件。 该套件非常适合系统原型开发、学生项目或大学实验室使用
