ADTR1107 是一款包含集成功率放大器、低噪声放大器 (LNA) 和反射式单刀双掷 (SPDT) 开关的紧凑型 6 GHz 至 18 GHz 前端 IC。这些集成特性使得该套件适用于相控阵天线和雷达应用。该前端 IC 在发射状态下具有 25 dBm 的饱和输出功率 (PSAT) 和 22 dB 的小信号增益，在接收状态下具有 18 dB 的小信号增益和 2.5 dB 的噪声指数。该套件具有用于功率检测的定向耦合器。输入/输出 (I/O) 内部匹配至 50 Ω。ADTR1107 采用 5 mm × 5 mm 24 端子岸面栅格阵列 (LGA) 封装。

应用

• 相控阵天线
• 军用雷达
• 气象雷达
• 通信链路
• 电子战

• 工作频率范围为 6 GHz 至 18 GHz
• 发射状态 PSAT 为 25 dBm（典型值）
• 发射状态小信号增益为 22 dB（典型值）

• 接收状态小信号增益为 18 dB（典型值）
• 接收状态噪声指数为 2.5 dB（典型值）
• 用于功率检测的耦合功率放大器输出

ADTR1107ACCZ，封装：24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)，包装形式及数量：Cut Tape,750，工作温度：-40 to 85C，AD官网报价：108.71（100-499个）；102.78（1000+个）

ADTR1107ACCZ-R7，封装：24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：108.71（100-499个）；102.78（1000+个）

EVAL-ADTR1107：使用 6 GHz 至 18 GHz 前端 IC 评估 ADTR1107

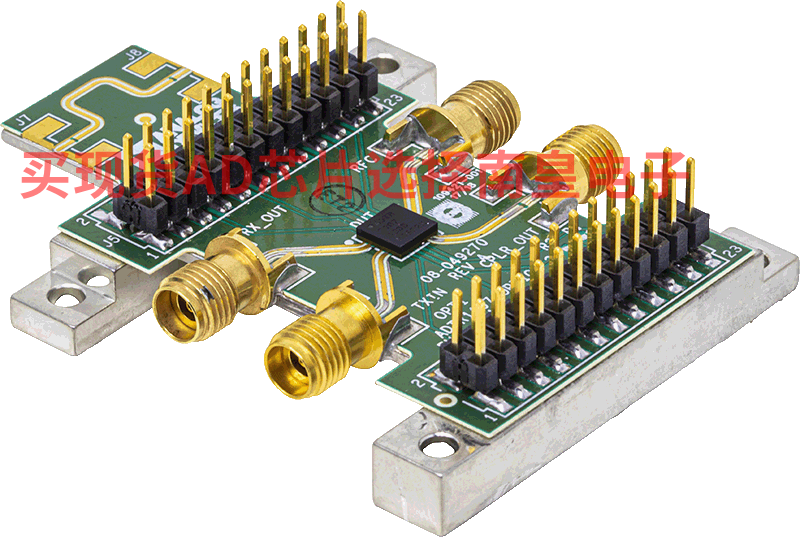

ADTR1107-EVAL 评估板由采用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，并安装在铝制散热器上。散热器有助于为套件提供散热，以及为 PCB 提供机械支撑。散热器上的安装孔便于连接到较大的散热器，从而改善热管理。

TX_IN、ANT、RX_OUT 和 CPLR_OUT 端口由 2.9 mm 母头同轴连接器填充。端口各自的 RF 迹线具有 50 Ω 的特性阻抗。ADTR1107-EVAL 内含适合在 ADTR1107 的整个 −40°C 至 +85°C 工作温度范围内使用的元件。为校准板的迹线损耗，提供了一个直通校准路径。不过，要使用该直通校准路径，用户必须安装 RF 连接器并填充该路径。

漏极、接地和栅极控制电压可通过两个 24 引脚头部获取。

RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

有关 ADTR1107 的更多信息，请参阅 ADTR1107 数据手册。在使用 ADTR1107-EVAL 评估板时，应参阅 ADTR1107 数据手册，同时参阅本用户指南。

---

X-Band Phased Array Platform：Scalable 32 Element Hybrid Beamforming Phased-Array RADAR Development Platform

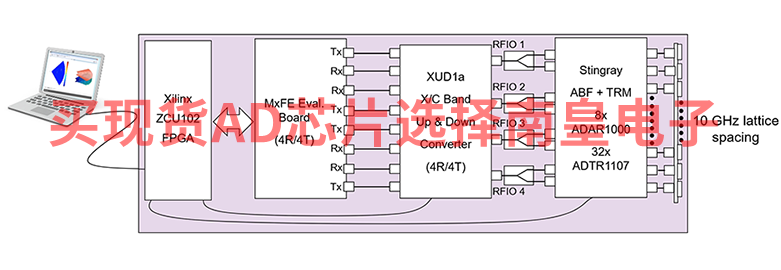

The X-Band Development Platform contains one MxFE software defined, direct RF sampling transceivers, X-Band to C-Band Up/Down Converter, and a X/Ku Band analog phased array proto-typing platform. The target application is phased array radars, electronic warfare, and ground-based SATCOM, specifically a X Band 32 transmit/32 receive channel hybrid beamforming phased array radar.

The X-Band Development Platform highlights a complete system solution. It is intended as a testbed for demonstrating hybrid beamforming phased array radar as well as the implementation of system level calibrations, beamforming algorithms, and other signal processing algorithms. The system is designed to mate with a ZCU102 Evaluation Board from Xilinx, which features the Zynq UltraScale+ MPSoC FPGA, with provided reference software, HDL code, and MATLAB system-level interfacing software.

The system can be used to enable quick time-to-market development programs for applications like:

ADEF (Phased-Array, RADAR, EW, SATCOM) Hybrid Beamforming Electronic Test and Measurement
