ADT7420是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。它内置一个带隙温度基准源、一个温度传感器和一个16位ADC，用来监控温度并进行数字转换，分辨率为0.0078℃。默认ADC分辨率设置为13位(0.0625℃)。ADC分辨率为用户可编程模式，可通过串行接口更改。

ADT7420的保证工作电压范围为2.7 V至5.5 V；工作电压为3.3 V时，平均电源电流的典型值为210 μA。ADT7420具有关断模式，可关断器件，3.3 V时的关断电流典型值为2.0 μA，额定工作温度范围为-40℃至+150℃。

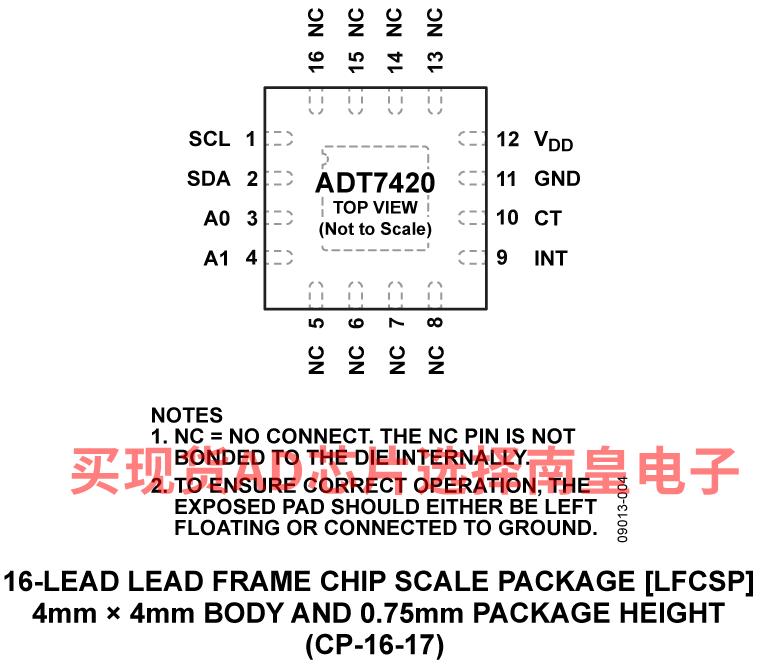

引脚A0和A1用于地址选择，可为ADT7420提供四个I2C地址。CT引脚属于开漏输出，当温度超过临界温度限值（可编程）时，该引脚变为有效。INT引脚也属于开漏输出，当温度超过限值（可编程）时，该引脚变为有效。INT引脚和CT引脚可在比较器模式和中断事件模式下工作。

产品特色

易于使用，不需要用户校正或校准。

低功耗。

极佳的长期稳定性和可靠性。

适合工业、仪器仪表和医疗应用的高精度。

采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。

应用

• RTD及热敏电阻的替代产品
• 冷结补偿
• 医疗设备
• 工业控制与测试
• 食物运输与储存
• 环境监控和HVAC
• 激光二极管温度控制

• 高性能
  • 温度精度
    • ±0.20°C（−10°C至+85°C，3.0 V）
    • ±0.25°C（2.7 V至3.3 V，−20°C至+105°C）
  • 16位分辨率：0.0078℃
• 超低温漂：0.0073°C
  • NIST备案或等效方式
  • 6 ms快速首次上电温度转换
• 易于实现
  • 用户无需校准或校正温度
  • 无需线性校正
• 低功耗
  • 1 SPS（每秒采样率）省电模式
  • 正常模式下为700 µW（3.3 V,典型值）
  • 关断模式下为7 µW（3.3 V，典型值）
• 宽工作范围
  • 温度范围：−40°C至+150°C
  • 电压范围：2.7 V至5.5 V
• 可编程中断
  • 临界过温中断
  • 过温/欠温中断
• I2C兼容接口
• 16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准

ADT7420UCPZ-R2，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，250，工作温度：-40 to 150C，AD官网报价：3.57（1000+个）

ADT7420UCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 150C，AD官网报价：3.57（1000+个）

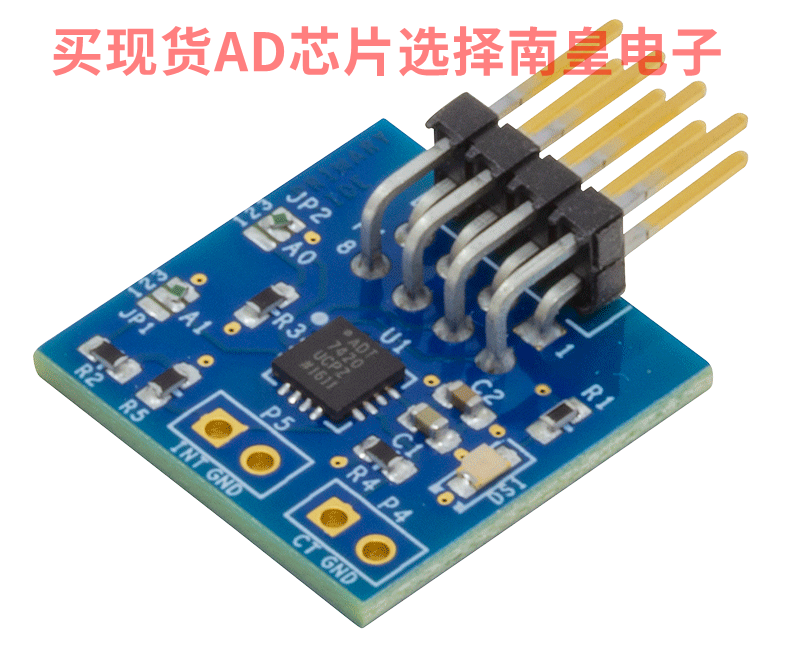

EVAL-ADT7420-PMDZ：+/-0.25摄氏度温度测量PMOD板

PMOD兼容评估/原型制作板是一个小尺寸、低成本环境温度传感器测量板。进行原型制作时，该板与ADICUP360或ADICUP3029开发平台一起使用。直接的电气和物理连接都能帮助您快速启动硬件和软件，以便开发您的解决方案。

第三方MCU或FPGA开发板上还提供I2C PMOD外设连接器，其中EVAL-ADT7420-PMDZ可直接连接到这些系统中，并使用下方的参考代码开发您自己的代码。
