ADSP-CM407F（带11+ ENOB ADC、LQFP176的240MHz ARM Cortex-M4）-AD代理

ADSP-CM407F的基本参数

制造厂商：AD
产品类别：CM4xx混合信号控制处理器
技术类目：CM4xx混合信号控制处理器
功能描述：带11+ ENOB ADC、LQFP176的240MHz ARM Cortex-M4
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADSP-CM407F的产品详情：

ADSP-CM407F混合信号控制处理器集成双通道高精度16位ADC和一个ARM Cortex-M4TM处理器内核，其浮点运算单元工作于240 MHz的内核时钟频率，集成384KB SRAM存储器、2MB闪存，以及专门针对光伏(PV)逆变器控制、电机控制和其他嵌入式控制应用而优化的加速器和外设。

ADSP-CM407F的优势和特点：

240 MHz ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法。
双通道16位SAR ADC，无失码，11+ ENOB，转换速率达380ns，适应于高精度闭环控制应用。
384KB SRAM和2MB闪存，从容应对大程序。
高级PWM和定时器功能，可有效提升转矩波动和电机性能。
SINC滤波器，可无缝连接AD74xx隔离式转换器。

谐波分析引擎，可兼容并网连接。
以太网和USB接口，支持网络接口。
2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。
16位异步存储器总结，可连接外置SRAM或FPGA。
24x24 176引脚LQFP封装，搭载91个GPIO引脚和16个ADC输入引脚，专门针对电机控制应用而优化。
最高支持105C的环境工作温度，适用于工业应用。

ADSP-CM407F具体的完整产品型号参数及价格（美元）：

ADSP-CM407CSWZ-AF，封装：176-Lead LQFP_EP (24mm x 24mm w/ heatsink)，包装形式及数量：托盘，40，工作温度：-40 to 105C，AD官网报价：20.63（100-499个）；17.2（1000+个）

ADSP-CM407CSWZ-BF，封装：176-Lead LQFP_EP (24mm x 24mm w/ heatsink)，包装形式及数量：托盘，40，工作温度：-40 to 105C，AD官网报价：18.76（100-499个）；15.64（1000+个）

ADSP-CM407CSWZ-BF1，封装：176-Lead LQFP_EP (24mm x 24mm w/ heatsink)，包装形式及数量：托盘，40，工作温度：-40 to 105C，AD官网报价：18.76（100-499个）；15.64（1000+个）

ADSP-CM407F的评估套件：

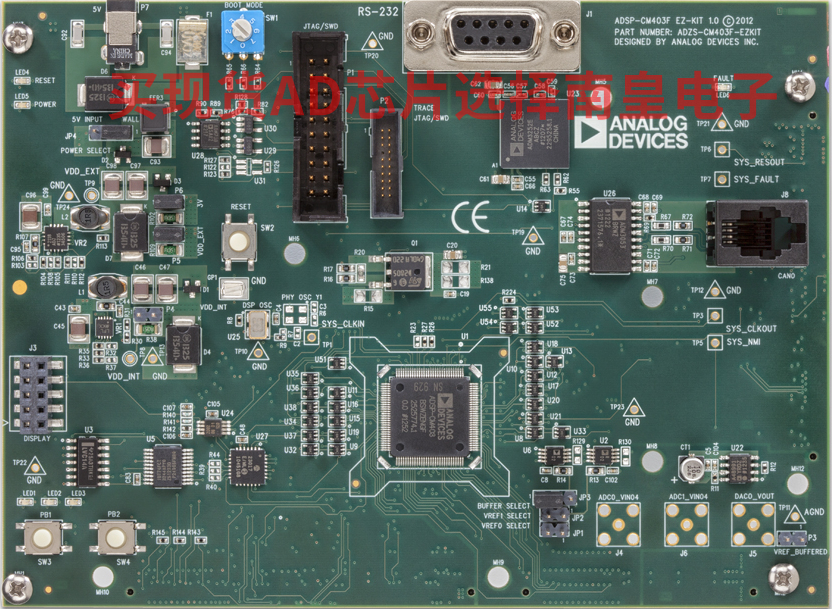

EVAL-CM40X-EZBRD/EZLITE：ADSP-CM40x EZ-Board和EZ-Kit Lite评估硬件为评估ADSP-CM40x混合信号控制处理器系列提供低成本硬件解决方案。

ADSP-CM40x混合信号控制处理器系列基于 ARMCortex-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件为评估ADI的 ADSP-CM40x 混合信号控制处理器系列提供低成本硬件解决方案，由 ADSP-CM403F 和 ADSP-CM408F EZ-Boards、来自Segger的J-LINK LITE ARM调试探头和可选探测板组成。

ADSP-CM403F EZ-KIT Lite 和 ADSP-CM408F EZ-KIT Lite 包含即刻开始评估所需的全部硬件。

ADSP-CM403F EZ-Board（用于评估 ADSP-CM402F和 ADSP-CM403F) 和 ADSP-CM408F EZ-Board（用于评估 ADSP-CM407F 和 ADSP-CM408F）。来自Segger 的 J-LINK LITE ARM 调试探头。

若客户已有调试探头，则 ADSP-CM403F EZ-Board 和 ADSP-CM408F EZ-Board 也可单独购买。

ADSP-CM40x板设计数据库包含进行ADSP-CM40x EZ-Boards设计、布局、制造与装配所需的全部电气信息，并可通过本页的产品下载区下载。

提供两个扩展连接器，用于连接探测板，扩展系统评估能力：

模拟120引脚探测板 - 该板为120引脚扩展接口连接器提供任意模拟信号的探测点。 PWM 180引脚探测板 - 该板为180引脚扩展接口连接器提供任意PWM/数字信号的探测点。

探测板作为插入 ADSP-CM403F 或 EZ-Board 评估系统的子板单独提供。提供另一个扩展连接器，连接Anybus板和/或存储器/FPGA扩展器卡。

IAR Embedded Workbench 是一款完整的高性能C/C++编译器和调试器工具链，在单个易于使用的IDE中集成编译器、汇编器、链接器和调试器。开发时需要该产品，可从 IAR Systems直接购买。提供免费的评估版本供下载。

CM40x Enablement Software软件包提供C语言编程环境和应用编程接口(API)，能够与ADI的 ADSP-CM40x混合信号控制处理器系列产品轻松便捷地实现功能接口。 API对多种外设（控制寄存器、DMA引擎和中断控制器）的底层细节进行抽象，形成简单、易于使用的编程模型。该软件包以源代码形式提供，包含各种示例程序，缩短您的应用程序上市时间。该软件的当前与未来版本均以免费形式提供，并始终可点击此处下载。

J-Link LITE ARM的软件和文档包由 Segger 直接提供，需要输入探头背面的序列号才能激活使用。

对于需要使用以太网或USB外设的应用，则 MicriumuC/TCP-IP和uC/USB Device ARM M系列解决方案支持ADZS-CM40x系列。这两款解决方案都需要用到uC/OS-III RTOS，必须直接从 Micrium购买。

ADSP-CM40x混合信号控制处理器系列基于 ARMCortex-M4 内核，设计用于电机控制和工业应用。 ADSP-CM40x评估硬件ADSP-CM40x混合信号控制处理器系列基于 ARMCortex-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件

ADSP-CM407F的电路图解：

ADSP-CM407F的评估套件：
