该器件是ADSP-BF70x Blackfin数字信号处理器(DSP)产品系列中的一员。 新款Blackfin+处理器内核将16位双MAC、32位MAC和16位复杂MAC结合为最先进的信号处理引擎。 它还将干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。 而且Blackfin+内核的最新改进加入了缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。

该处理器提供高达400 MHz的性能，最低功耗小于100 mW。 它们采用低功耗、低电压设计方法，提供世界一流的电源管理和性能。

此款Blackfin处理器集成了许多业界领先的系统外设、大容量片内存储器和高速外部存储器接口，在一个集成封装中提供RISC式编程能力、多媒体支持和先进的信号处理，堪称新一代应用的首选平台。 这些应用涵盖众多市场领域，从汽车系统到嵌入式工业、仪器仪表、视频/图像分析、生物特征识别和控制应用。

• Blackfin+内核，工作频率最高可达400 MHz
  • 每个周期支持双16位或单32位MAC
  • 16位复杂MAC和许多其他指令集增强功能
  • 指令集兼容之前的Blackfin产品
• 片内存储器
  • 136KB L1 SRAM，具有多奇偶校验位保护功能（64KB指令、64KB数据、8KB暂存区）
  • 1MB片内L2 SRAM，具有ECC保护功能
  • 512KB片内L2 ROM
• L3接口提供与DDR2或LPDDR SDRAM器件（频率最高可达200 MHz）的16位接口
• 主要外设包括
  • USB2.0 HS OTG
  • 2x CAN2.0B
  • ePPI视频I/O
  • 2x SPORT (带I2S)
  • 2x四通道SPI / 1x双通道SPI（带主机模式选项)
  • I2C
  • 2xUART
  • SD/SDIO/MMC（8位）
  • 四通道、12位、1MSPS ADC
• 安全和一次性可编程存储器
  • 加密硬件加速器，提供快速安全引导/IP保护
  • memDMA加密/解密，提供快速运行时安全
• 低成本封装
  • 184引脚CSP_BGA封装（12 mm × 12 mm × 0.8 mm间距），符合RoHS标准
• 系统功耗低，在400 MHz、TJUNCTION为25 °C时小于100 mW（小于0.25 mW/MHz）

ADSP-BF707BBCZ-3，封装：184-Ball CSPBGA (12mm x 12mm x 1.7mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：11.23（100-499个）；10.78（1000+个）

ADSP-BF707BBCZ-4，封装：184-Ball CSPBGA (12mm x 12mm x 1.7mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：12.35（100-499个）；11.86（1000+个）

ADSP-BF707KBCZ-3，封装：184-Ball CSPBGA (12mm x 12mm x 1.7mm)，包装形式及数量：托盘，189，工作温度：0 to 70C，AD官网报价：10.03（100-499个）；9.63（1000+个）

ADSP-BF707KBCZ-4，封装：184-Ball CSPBGA (12mm x 12mm x 1.7mm)，包装形式及数量：托盘，189，工作温度：0 to 70C，AD官网报价：11.03（100-499个）；10.59（1000+个）

ADSPBF707BBCZ4-EGE，封装：184-Ball CSPBGA (12mm x 12mm x 1.7mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：

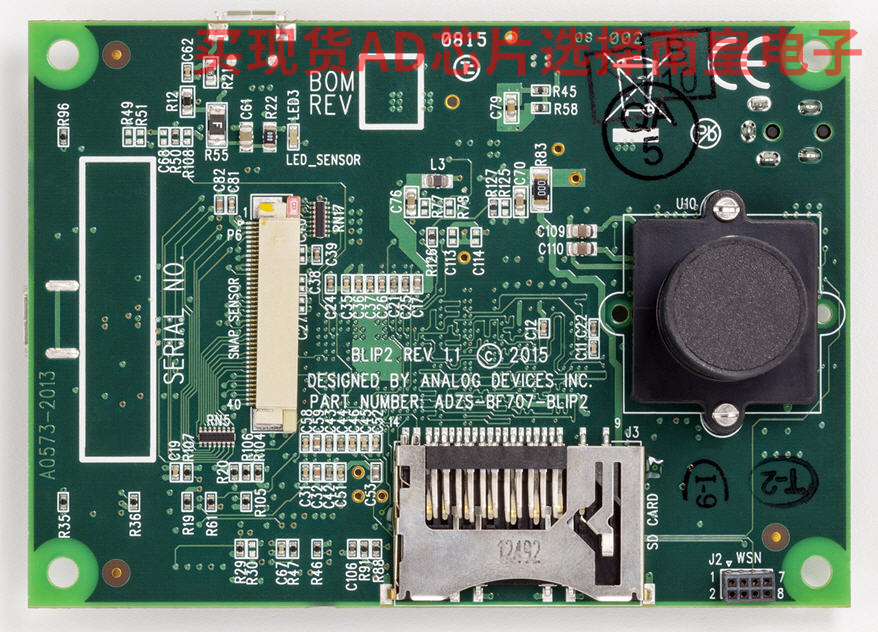

ADZS-BF707-BLIP2：ADZS-BF707 Blackfin低功耗成像平台(BLIP)评估硬件针对广泛的实时检测应用提供评估其视觉平台的低成本硬件解决方案。

该评估板已停产且不再推荐使用。欲了解更多信息，请访问 ADI EagleEye。

Blackfin低功耗成像平台(BLIP)是一款针对广泛的实时检测应用的低成本、低功耗嵌入式计算机视觉平台。BLIP采用业界较领先的低功耗Blackfin处理器系列的最新产品以及ADI公司专门优化的软件库。这款解决方案为终端设备制造商提供开箱即用的开发平台，具备多种功能特性，涵盖智能运动检测、人数统计、车辆检测和人脸检测，室内和室外均可使用。BLIP系统包括直观的配置GUI，支持对捕获的视频进行实时分析，视频还可通过板载USB端口输出或显示，因此它是一种对产品开发极有价值的工具。此外，相关的文档包也非常完备，可帮助客户加快产品上市。

EVAL-BF707-EZKIT 查看此评估套件详细信息

ADSP-BF707评估硬件为用户评估ADI的ADSP-BF70x Blackfin处理器系列提供了一种低成本的硬件解决方案。 Blackfin处理器将先进的双MAC信号处理引擎、干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。 Blackfin+内核的最新改进加入了32位MAC和16位复杂MAC支持、缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。

ADSP-BF707 EZ-KITLite包含即刻开始评估所需的全部硬件：

ADSP-BF707 EZ-Board CE认证的电源 ADZS-ICE-1000仿真器 USB电缆

如果客户已经有ICE-1000或ICE-2000仿真器，也可以单独购买ADSP-BF707 EZ-Board。

ADSP- BF707板设计数据库包含进行ADSP- BF707 EZ-Board设计、布局、制造与装配所需的全部电气信息，并可通过本页的产品下载区下载。

本评估硬件可与CrossCore Embedded Studio (CCES)软件开发工具配合使用，以测试ADSP-BF70x Blackfin处理器的功能。 CCES开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器

可在本页面下载的ADSP-BF707 板级支持包为ADSP-BF707 EZ-Board提供全面的软件支持。 确切地说，提供以下元件的驱动器、示例和代码草图：

INA230分流和电源监控ADC驱动器 INA3221分流和总线电压监控ADC驱动器

此外，还提供演示片内驱动器和服务的完整示例。
