ADSP-BF704（低功耗400MHz BLACKFIN+ 嵌入式处理器，带512KB L2 SRAM）-AD代理

ADSP-BF704的基本参数

制造厂商：AD
产品类别：Blackfin嵌入式处理器
技术类目：Blackfin嵌入式处理器
功能描述：低功耗400MHz BLACKFIN+ 嵌入式处理器，带512KB L2 SRAM
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADSP-BF704的产品详情：

该器件是ADSP-BF70x Blackfin数字信号处理器(DSP)产品系列中的一员。新款Blackfin+处理器内核将16位双MAC、32位MAC和16位复杂MAC结合为最先进的信号处理引擎。它还将干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。而且Blackfin+内核的最新改进加入了缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。

该处理器提供高达400 MHz的性能，最低功耗小于100 mW。它们采用低功耗、低电压设计方法，提供卓越的电源管理和性能。

此款Blackfin处理器集成了许多业界较领先的系统外设和大容量片内存储器，在一个集成封装中提供RISC式编程能力、多媒体支持和先进的信号处理，堪称新一代应用的优选平台。这些应用涵盖众多市场领域，从汽车系统到嵌入式工业、仪器仪表、视频/图像分析、生物特征识别和控制应用。

ADSP-BF704的优势和特点：

Blackfin+内核提供高达400 MHz的性能
- 单循环支持双通道16位或单通道32位MAC
- 16位复数MAC和许多其他指令集增强功能
- 指令集兼容之前的Blackfin产品
片内存储器
- -136KB L1 SRAM，带多奇偶位保护功能（64KB指令、64KB数据、8KB暂存）
- 512KB片内L2 SRAM，带ECC保护功能
- 512KB片内L2 ROM
主要外设包括
- USB2.0 HS OTG
- 2x CAN2.0B
- ePPI视频I/O
- 2x SPORT（带I2S）
- 2x四通道SPI / 1x双通道SPI（带主机模式选项）
- I2C
- 2xUART
- SD/SDIO/MMC（4位）

安全和一次性可编程存储器
- 加密硬件加速器，提供快速安全引导/IP保护
memDMA加密/解密，提供快速运行时安全
低成本封装
- 88引脚LFCSP (QFN)封装(12 mm × 12mm)，符合RoHS标准
系统功耗低，在400 MHz、TJUNCTION为25 °C时小于100 mW（小于0.25 mW/MHz）

ADSP-BF704具体的完整产品型号参数及价格（美元）：

ADSP-BF704BCPZ-3，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：8.72（100-499个）；8.38（1000+个）

ADSP-BF704BCPZ-4，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：9.6（100-499个）；9.22（1000+个）

ADSP-BF704KCPZ-3，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：0 to 70C，AD官网报价：7.79（100-499个）；7.48（1000+个）

ADSP-BF704KCPZ-4，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：0 to 70C，AD官网报价：8.57（100-499个）；8.23（1000+个）

ADSP-BF704的评估套件：

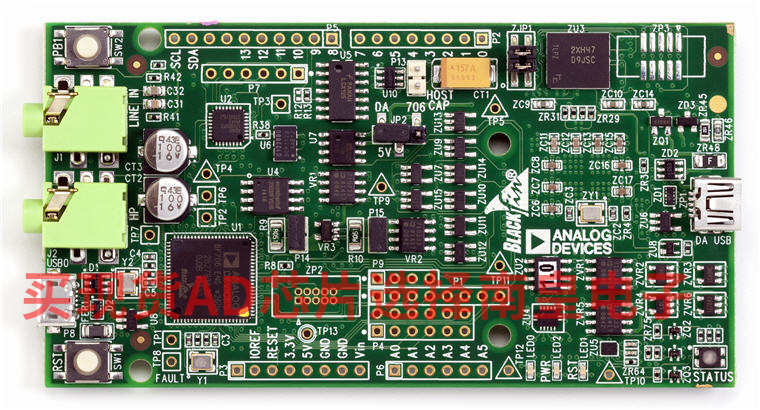

EVAL-BF706M-EZLITE：ADSP-BF706 EZ-Kit Lite微型评估硬件为评估ADSP-BF70x Blackfin+处理器系列提供超低功耗、低成本硬件解决方案。

针对各种实时应用，ADI公司已开发出一款低成本、低功耗DSP评估平台。 ADSP-BF706 EZ-KIT Mini采用业界较领先的低功耗Blackfin处理器系列的最新产品以及ADI公司专门优化的开发工具和第三方软件库，包括采用DSP Concepts的Audio Weaver的创新嵌入式音频设计。 EZ-KIT Mini提供片内、高品质音频连接、多种扩展选择及集成调试代理，为设计人员提供针对多种应用的小尺寸、低成本入门平台。

ADSP-BF706 Blackfin处理器是一款高性能DSP，具有同类较优的800 MMACS处理能力，功耗不足100 mW。该处理器具有无缝连接选项，包括USB和超过1 MB的内部SRAM，这样可以降低BOM成本且在许多应用中，无需使用外部存储器。该产品采用增强型Blackfin+内核，集性能、功效、存储器集成度、复杂的安全性和价值于一身，允许设计人员在众多功耗敏感的新应用领域集成先进的16位和32位处理能力。

ADSP-BF70x目标应用包括：便携式音频、DJ设备和音效汽车音频和传感器便携式通信军用和航空航天产品便携式医疗保健设备智能照明和占用检测* 工业成像和生物特征识别* *有关先进的成像入门系统，请参考ADI公司的ADSP-BF707 BLIP

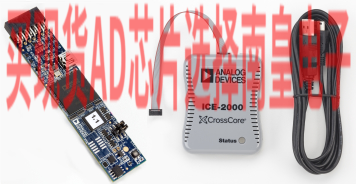

EMULATOR-ADSP：基于USB的低成本ICE-1000和高性能ICE-2000 JTAG仿真器

ADI的ICE-1000和ICE-2000仿真器为在ADI处理器和DSP上开发、测试和调试高级应用提供了方便。配合CrossCore Embedded Studio开发环境使用，这些仿真器可为全部JTAG兼容型ADI处理器提供最新支持。

针对ICE-1000/ICE-2000增加的全新调试功能：

CoreSight串行线调试(SWD)

ADSP-BF704的电路图解：

ADSP-BF704的评估套件：
