ADI参考设计: 基于IEC61850的智能电子设备(IED)系统
ADSP-BF607双核Blackfin处理器针对工业、仪器仪表、医疗和消费电子等各类应用进行了优化，不仅能够完成复杂的控制和信号处理任务，而且可以维持极高的数据吞吐速率。

具体特性包括高性能增强型基础设施、大型片内存储器和功能丰富的外设集，以及扩展的连接选项，包括USB 2.0 HS OTG、2个10/100以太网MAC和可移动存储接口(RSI)。

此外，ADSP-BF607处理器内置适合安全关键应用的功能，包括内部存储器模块和故障管理单元内的存储器保护CRC、奇偶校验和ECC保护。

评估板优惠促销：ADZS-BF609-EZBRD + ADZS-ICE-100B，现在购买全功能评估套件仅需285美元(亚洲地区)

• 2个Blackfin内核，性能达500 MHz/1000 MMAC（总计2000 MMAC），适合严苛的信号处理应用。
• 552 K字节的片内SRAM，包括每个内核148 kB的L1 SRAM，支持奇偶校验，以及支持ECC的256 kB共享L2 SRAM。
• 全集成式DMA控制器，支持与所有片内和片外存储器和外设进行DMA传输。
• 3个增强型并行外设接口(ePPI)，支持最高24位的数据宽度、ITU-R BT.656模式，可直接连接TFT LCD面板、并行转换器、视频编码器和解码器、图像传感器以及其他通用外设。
• 3个同步串行端口(SPORT)，支持 I2S、包装I2S、左对齐采样对和TDM模式。
• USB 2.0 HS OTG。
• 移动存储器接口(RSI)。
• 控制器区域网络(CAN)接口。

• 2个10/100以太网MAC，支持IEEE 1588。
• 4个链路端口，支持8位宽DMA数据传输。
• 2个看门狗定时器和8个定时器/计数器，支持PWM。
• CRC引擎。
• 2个SPI兼容端口，支持主机和从机模式。
• 2个UART和2个双线式接口。
• 2个16位脉冲宽度调制(PWM)通道。
• 19x19 mm CSP BGA封装。
• 提供商用和工业温度范围。

ADSP-BF607BBCZ-5，封装：349-Ball CSPBGA (19mm x 19mm)，包装形式及数量：托盘，84，工作温度：-40 to 85C，AD官网报价：23.7（100-499个）；21.77（1000+个）

ADSP-BF607KBCZ-5，封装：349-Ball CSPBGA (19mm x 19mm)，包装形式及数量：托盘，84，工作温度：0 to 70C，AD官网报价：21.55（100-499个）；19.79（1000+个）

EVAL-BF609-EZ：ADSP-BF609 EZ-Board评估硬件为评估ADSP-BF60x Blackfin处理器系列提供低成本硬件解决方案。

ADSP-BF609评估硬件为用户评估ADI的Blackfin双核处理器提供了低成本硬件解决方案，Blackfin双核处理器属于ADSP-BF60x Blackfin处理器系列，单核工作频率可达500 MHz/1000 MMACs（总计2000 MMAC）。 该硬件采用两种配置： ADSP-BF609 EZ-Board和ADSP-BF609 EZ-KIT Lite.

ADSP-BF609 EZ-Board - EZ-Board概念是评估ADSP-BF60x处理器系列的最低成本入门级评估硬件。 该评估硬件假设客户已经拥有ICE -100B、USB-ICE和/或HPUSB-ICE JTAG仿真器。 此外，还需要使用CrossCore Embedded Studio软件。

ADSP-BF609 EZ-KIT Lite - EZ-KIT Lite包括完整的ADSP-BF609 EZ-Board产品以及SADA2，所以评估时便无需购买独立的JTAG仿真器。

ADSP-BF60x评估硬件还支持ICE -100B、USB-ICE和HPUSB-ICE仿真器。

订购信息： 产品型号：
ADZS-BF609-EZBRD
ADZS-BF609-EZLITE

CROSSCORE 工具支持：
电话：1-800-ANALOGD (262-5643)
联系支持

---

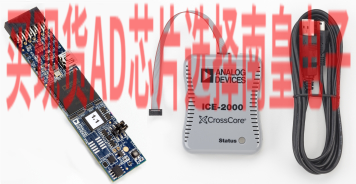

EMULATOR-ADSP：基于USB的低成本ICE-1000和高性能ICE-2000 JTAG仿真器

ADI的ICE-1000和ICE-2000仿真器为在ADI处理器和DSP上开发、测试和调试高级应用提供了方便。 配合CrossCore Embedded Studio开发环境使用，这些仿真器可为全部JTAG兼容型ADI处理器提供最新支持。

针对ICE-1000/ICE-2000增加的全新调试功能：

CoreSight串行线调试(SWD)
