高性能16/32位Blackfin嵌入式处理器内核、灵活的高速缓存架构、增强型DMA子系统以及动态电源管理(DPM)功能，使系统设计人员拥有一个灵活的平台来处理各种便携式应用，包括消费电子、通信、工业和仪器仪表。

ADSP-BF527C的外设支持与以太网或WiFi 802.11 a/b/g模块等网络设备实现无缝连接，此外它还提供高功效信号处理，因此该处理器比较适合VoIP电话或IP摄像机等IP连接应用。

嵌入式系统设计人员所面临的VoIP挑战，就是要选择一种经济高效、易于部署、性能可扩展、适合多种市场的处理解决方案。较佳嵌入式解决方案是设计平台既能实施低通道数基本VoIP解决方案，又留有足够的性能余量，用于实现增值功能和服务，如视频、音乐、成像和系统控制等。与利用两个处理器内核提供VoIP功能的传统VoIP嵌入式解决方案不同，ADSP-BF527C利用统一的内核架构提供汇聚式解决方案，语音和视频信号处理与RISC MCU处理同时进行，以满足网络和用户接口需求。借助这种单个汇聚处理器实现全部VoIP功能的独特优势，可以提供统一的软件开发环境，加速系统调试和部署，并降低系统整体成本。

知识产权保护已成为当今嵌入式计算应用不可或缺的一部分。ADSP-BF527C采用包含OTP（一次可编程）存储器、基于固件的安全解决方案，用户通过私人密钥，才能安全地访问程序代码，从而使灵活性、可升级性能达到平衡。

针对空间受限的音频应用，ADSP-BF527C支持嵌入式低功耗立体声音频编解码器。

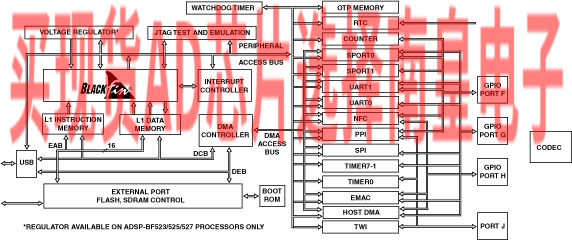

• Lockbox 安全技术：由硬件实现的安全技术，可保护代码和内容
• Blackfin处理器内核，工作频率最高可达600 MHz (1200 MMACS)
• 2个双通道、全双工同步串行端口，支持8个立体声I2S 通道
• 12个外设DMA通道，支持一维和二维数据传输
• NAND闪存控制器，配有8位接口，支持命令、地址和数据

• 连接能力：HS USB OTG、主机DMA端口、UART、SPORT、SPI和TWI
• 以太网10/100 MII接口
• 内存控制器为多个外部SDRAM、SRAM、闪存或ROM存储提供无缝连接
• 289引脚、12x12 mm、0.5 mm间距小型BGA（0°C至+70°C商用温度范围）
• 支持嵌入式低功耗立体声编解码器，适合空间受限的音频应用

ADSP-BF527KBCZ-5C2，封装：289-Ball CSPBGA (12mm x 12mm x 1.26mm)，包装形式及数量：托盘，189，工作温度：0 to 70C，AD官网报价：25.04（100-499个）；23.78（1000+个）

BF527-EZLITE：ADSP-BF527F EZ-Kit Lite评估硬件为评估ADSP-BF52x Blackfin处理器系列提供低成本硬件解决方案。

ADSP-BF527 EZ-KIT Lite是一种经济有效的评估套件，开发人员通过基于USB、可在PC中运行的工具集，便能对ADSP-BF527 Blackfin处理器进行初步评估。 利用该EZ-KIT Lite，用户可以了解有关ADI公司ADSP-BF527硬件和软件开发的更多信息，快速完成各种应用的原型设计。

该EZ-KIT Lite包括ADSP-BF527 Blackfin处理器桌面评估板以及VisualDSP++开发与调试环境的评估套件，其中含有C/C++编译器、汇编器和链接器。 VisualDSP++评估套件只能配合EZ-KIT Lite使用。

EZ-KIT Lite配有横向、低功耗QVGA触摸屏LCD面板、一副立体声耳机和所有必需的补充电缆（USB、以太网等）。
