- 制造厂商：AD
- 产品类别：SHARC音频处理器-SoC
- 技术类目：SHARC音频处理器/SoC
- 功能描述：800 MHz 双 SHARC+ DSP，带有两个 640KB L1、1024KB 共享 L2 SRAM、400 球 FCBGA 封装
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADSP-2159x 处理器的速度高达 1 GHz，属于 SHARC 系列产品。ADSP-2159x 处理器是一款双 SHARC+ 内核 DSP，其音频性能是其前代单 SHARC+ 内核 ADSP-2156x 的两倍，同时保持 BGA 封装的引脚兼容性，并具有 400 MHz (ADSP-21566) 至 2 GHz (ADSP-21593) 的设计可扩展性。
ADSP-2159x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

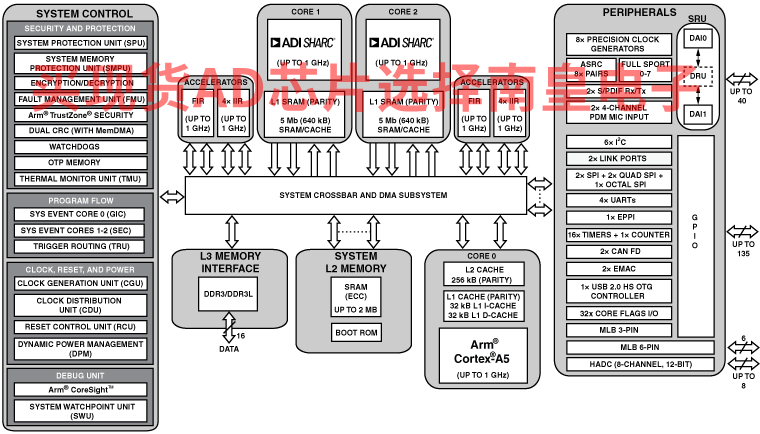

SHARC+ 处理器集成了一组丰富的行业领先系统外设和存储器（请参见数据手册上的表 1），因此对于需要在集成封装中提供类似于精简指令集计算 (RISC) 的可编程性、多媒体支持和领先信号处理能力的应用，该处理器是首选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。
应用
- 汽车：
- 音频放大器、主机、ANC/RNC、后座娱乐系统、数字座舱、ADAS
- 消费电子和专业音频：
- 扬声器、条形音箱、AVR、会议系统、调音台、麦克风阵列、耳机
- 800MHz（最大值） 内核时钟频率
- 两个 640KB 片内 1 级 (L1) SRAM 存储器（具有奇偶校验功能）可增强低延迟性能
- 32 位、40 位和 64 位浮点支持
- 32 位固定点
- 对字节、短字、字、长字寻址
- 1024 KB 片内 2 级(L2) SRAM（具有 ECC 保护功能）- 在许多用例中不再需要外部存储器
- 3 级 (L3) 接口已针对低系统功耗进行优化，可为 DDR3（支持以 1.35 V 工作的 DDR3L 套件）提供 16 位接口
- 针对 DDR3L 的 1.35V 支持
- 增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
- 具有 OTP 的安全加密引擎
创新型数字音频接口 (DAI) 包括：
- 具有时分复用和 I2S 模式的 8x 完整 SPORT 接口
- 2x S/PDIF Rx/Tx、8 个 ASRC 对
- 8x 精密时钟发生器
- 2x4 通道 PDM 麦克风输入
- 28 个缓冲区
- 2x 四路 SPI、1x 八路 SPI
- MLB 3 引脚
- 6x I2C、3x UART
- 2x 链路口
- 16x 通用定时器、1x 通用计数器
- 3x 监控定时器
- 4 通道 12 位管理 ADC
- 40 个 GPIO 引脚、28 个 DAI 引脚
- 热传感器
- 17mm x 17mm（0.8mm 间距）400 球 FCBGA 封装
- 与 ADSP-21569、ADSP-21567 和 ADSP-21566 处理器引脚完全兼容
- 安全和保护
- 加密硬件加速器
- 带 IP 保护功能的快速安全引导
- 增强的 FIR 和 IIR 加速器，运行频率高达 1 GHz
- AEC-Q100 适用于汽车应用
ADSP-21591KBPZ8，封装：400-Ball BGA_ED (17mm x 17mm x 1.649mm)，包装形式及数量：托盘，90，工作温度：0 to 125C，AD官网报价：31.09（100-499个）；25.8（1000+个）

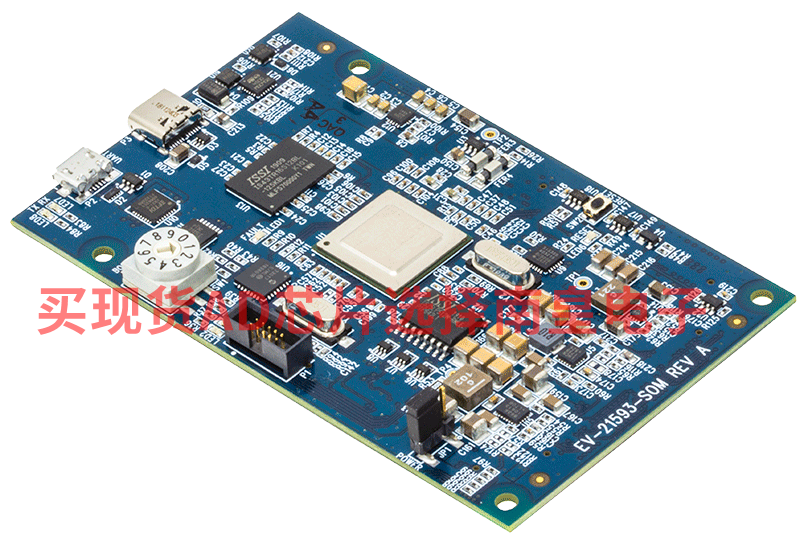

EV-21593-SOM：系统化模块(SOM)板用于评估1 GHz ADSP-2159x SHARC+系列音频处理器
EV-21593-SOM可对ADSP-2159x系列 （ADSP-21591/ADSP-21593）SHARC音频处理器进行设计评估和快速原型制作。它提供了易于使用的即插即用型参考设计，具有扩展能力，能够在发布处理器之前与定制硬件接口。将EV-21593-SOM板插入 EV-SOMCRR-EZKIT载波板时，所得的EZ-KIT评估系统（EV-21593-EZKIT）可用于快速而轻松地对处理器内核和系统外设/接口进行评估。
EV-21593-SOM可对各种应用进行快速原型制作，包括沉浸式3D音效和个人音频区(PAZ)、汽车主动降噪和路噪降噪(ANC/RNC)、基于语音的用户界面和车内通信(ICC)、发动机声音合成(ESS)和电动车辆警告音响系统(EVWSS/AVAS)。其他应用包括专业音频和条形音箱/家庭AVR（带3D对象和多声道音频）以及增强会议系统。ADI提供几个软件模块（例如，AEC/NR、麦克风波束形成、音调调整、谐波发生器、波播放器等）以及可获得许可的完整软件解决方案，其中用户可以开发/评估他们的音频和语音处理应用。ADI还提供对ADI SHARC处理器系列获得许可的第三方环绕声解决方案。更多信息请访问 ADI软件解决方案页面。
EV-21593-SOM模块利用 CrossCoreEmbedded Studio(CCES)开发工具，使开发人员可加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：
创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器EV-21593-EZKIT：ADSP-2159x系统评估工具包（SOM + EZ-KIT®载波板）
EV-21593-EZKIT工具包由EV-21593-SOM系统化模块(SOM)板和EV-SOMCRR-EZKIT载波板组成。它们共同形成了ADSP-SC594 SHARC+音频处理器的EZ-KIT评估平台，以便对ADSP-2159x系列(ADSP-21593/ADSP-21591)进行低成本评估和快速原型制作。也可以单独购买EV-21593-SOM和EV-SOMCRR-EZKIT板。
EV-21593-EZKIT可对各种应用进行快速原型制作，包括沉浸式3D音效和个人音频区(PAZ)、汽车主动降噪和路噪降噪(ANC/RNC)、基于语音的用户界面和车内通信(ICC)、发动机声音合成(ESS)和电动车辆警告音响系统(EVWSS/AVAS)。其他应用包括专业音频和条形音箱/家庭AVR（带3D对象和多声道音频）以及增强会议系统。ADI还提供几个软件模块（例如，AEC/NR、麦克风波束形成、音调调整、谐波发生器、波播放器等）以及可获得许可的完整软件解决方案，其中用户可以开发/评估他们的音频和语音处理应用。同时提供对ADI SHARC处理器系列获得许可的第三方环绕声解决方案。更多信息请访问ADI软件解决方案页面。
EV-21593-EZKIT评估系统包括一组CrossCoreEmbedded Studio(CCES)开发工具许可证，使开发人员可加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：
创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器
