ADSP-21563的基本参数
  • 制造厂商:AD
  • 产品类别:SHARC音频处理器-SoC
  • 技术类目:SHARC音频处理器/SoC
  • 功能描述:高达 800MHz SHARC+ DSP 带 640KB L1,512KB 共享 L2 SRAM,120 球 LQFP_EP
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力

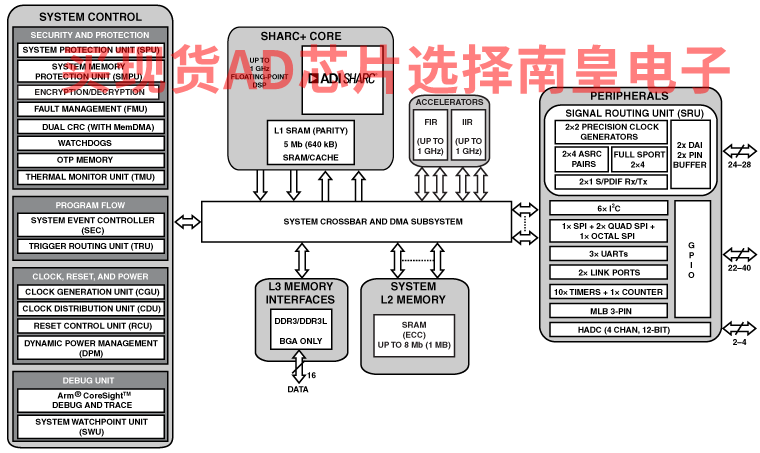

ADSP-21563的产品详情:

ADSP-2156x 处理器的速度高达 1 GHz,属于 SHARC 系列产品。ADSP-2156x 处理器基于 SHARC+ 单内核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品,采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化,具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测,同时保持了指令集与以往 SHARC 产品的兼容性。

SHARC+ 处理器集成了一组丰富的行业较领先系统外设和存储器(请参见数据手册上的表 1),因此对于需要在集成封装中提供类似于精简指令集计算 (RISC) 的可编程性、多媒体支持和较领先信号处理能力的应用,该处理器是优选平台。这些应用涵盖广泛的市场,包括汽车、专业音频和需要高浮点性能的工业型应用。

应用

  • 汽车:
    • 音频放大器、主机、ANC/RNC、后座娱乐系统、数字座舱、ADAS
  • 消费电子和专业音频:
    • 扬声器、条形音箱、AVR、会议系统、调音台、麦克风阵列、耳机
ADSP-21563的优势和特点:
SHARC+ 内核基础设施
  • 600MHz(最大值)或 800MHz(最大值)内核时钟频率
  • 640KB 片内 1 级 (L1) SRAM 存储器(具有奇偶校验功能)可增强低延迟性能
  • 32 位、40 位和 64 位浮点支持
  • 32 位固定点
  • 对字节、短字、字、长字寻址
存储器
  • 512KB 片内 2 级 (L2) SRAM(具有 ECC 保护功能)- 在许多用例中不再需要外部存储器
高级硬件加速器
  • 增强的 FIR/IIR 加速引擎以内核时钟频率运行,以增加处理能力
  • 具有 OTP 的安全加密引擎
强大的直接存储访问系统

创新型数字音频接口 (DAI) 包括:
  • 具有 时分复用和 I2S 模式的 8x 完整 SPORT 接口
  • 2x S/PDIF Rx/Tx、8 个 ASRC 对
  • 4x 精密时钟发生器
  • 24 个缓冲区
其他外设连接/接口:
  • 2x 四路 SPI、1x 八路 SPI
  • MLB 3 引脚
  • 4x I2C、2x UART
  • 6x 通用定时器、1x 通用计数器
  • 2x 监控定时器
  • 2 通道 12 位管理 ADC
  • 22 个 GPIO 引脚、24 个 DAI 引脚
  • 热传感器
封装
  • 14mm x 14mm 120 引脚 LQFP_EP
其他特性
  • 安全和保护
    • 加密硬件加速器
    • 带 IP 保护功能的快速安全引导
  • 增强的 FIR 和 IIR 加速器,运行频率高达 1 GHz
  • AEC-Q100 适用于汽车应用
ADSP-21563具体的完整产品型号参数及价格(美元):

ADSP-21563BSWZ8,封装:120-Lead LQFP (14mm x 14mm w/ EP),包装形式及数量:托盘,90,工作温度:-40 to 125C,AD官网报价:18.87(100-499个);13.98(1000+个)

ADSP-21563KSWZ8,封装:120-Lead LQFP (14mm x 14mm w/ EP),包装形式及数量:托盘,90,工作温度:0 to 110C,AD官网报价:15.92(100-499个);13.56(1000+个)

轻松满足您的AD芯片采购需求
ADSP-21563的评估套件:

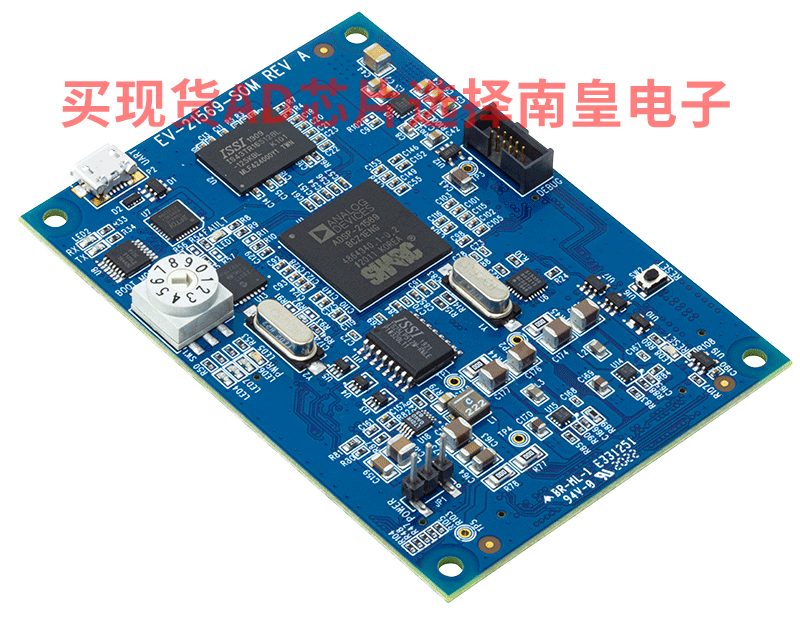

EV-21569-SOM:系统化模块(SOM)板用于评估1 GHz ADSP-2156x SHARC+系列音频处理器

EV-21569-SOM可对ADSP-2156×系列(ADSP-21562/21563/21565/21566/21567/21569) SHARC+音频处理器进行低成本评估和快速原型制作。它集成了该设计的处理器、存储器和电源部分并提供易于使用的即插即用型参考设计,三个连接器上配有所有关键接口,可连接到EV-SOMCRR-EZKIT载波板或自定义载波板。EV-21569-SOM和EV-SOMCRR-EZKIT板可以作为工具包 (EV-21569-EZKIT) 购买,从而对处理器内核和系统外设/接口进行快速、轻松的评估。

EV-21569-SOM模块需要 CrossCore Embedded Studio(CCES) 开发工具,使开发人员可加快产品上市。该开发环境有助于先进应用代码开发和调试,例如:

创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器

不配合EV-SOMCRR-EZKIT载波板使用时,EV-21569-SOM板需要外部在线仿真器 (ICE-1000 或 ICE-2000) 连接到JTAG接头。
