ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC 系列产品。ADSP-2156x 处理器基于 SHARC+ 单内核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

SHARC+ 处理器集成了一组丰富的行业较领先系统外设和存储器（请参见数据手册上的表 1），因此对于需要在集成封装中提供类似于精简指令集计算 (RISC) 的可编程性、多媒体支持和较领先信号处理能力的应用，该处理器是优选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。

应用

• 汽车：
  • 音频放大器、主机、ANC/RNC、后座娱乐系统、数字座舱、ADAS
• 消费电子和专业音频：
  • 扬声器、条形音箱、AVR、会议系统、调音台、麦克风阵列、耳机

SHARC+ 内核基础设施

• 400MHz（最大值）内核时钟频率
• 具有奇偶校验的 640KB 1 级 (L1) SRAM 存储器（具有配置高速缓存的可选功能）
• 32 位、40 位和 64 位浮点支持
• 32 位固定点
• 对字节、短字、字、长字寻址

存储器

• 具有 ECC 保护的 256KB 片内 2 级 (L2) SRAM，最高 8 Mb (1 MB)

高级硬件加速器

• 增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
• 具有 OTP 的安全加密引擎

强大的直接存储访问系统

创新型数字音频接口 (DAI) 包括：

• 具有时分复用和 I2S 模式的 8x 完整 SPORT 接口
• 2x S/PDIF Rx/Tx、8 个 ASRC 对
• 4x 精密时钟发生器
• 24 个缓冲区

其他外设连接/接口：

• 2x 四路 SPI、1x 八路 SPI
• MLB 3 引脚
• 4x I2C、2x UART
• 6x 通用定时器、1x 通用计数器
• 2x 监控定时器
• 2 通道 12 位管理 ADC
• 22 个 GPIO 引脚、24 个 DAI 引脚
• 热传感器

封装

• 14mm x 14mm 120 引脚 LQFP_EP

其他特性

• 安全和保护
• 加密硬件加速器
• 带 IP 保护功能的快速安全引导
• 增强的 FIR 和 IIR 加速器，运行频率高达 1 GHz
• AEC-Q100 适用于汽车应用

ADSP-21562BSWZ4，封装：120-Lead LQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：18.11（100-499个）；13.42（1000+个）

ADSP-21562KSWZ4，封装：120-Lead LQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：0 to 110C，AD官网报价：15.28（100-499个）；13.01（1000+个）

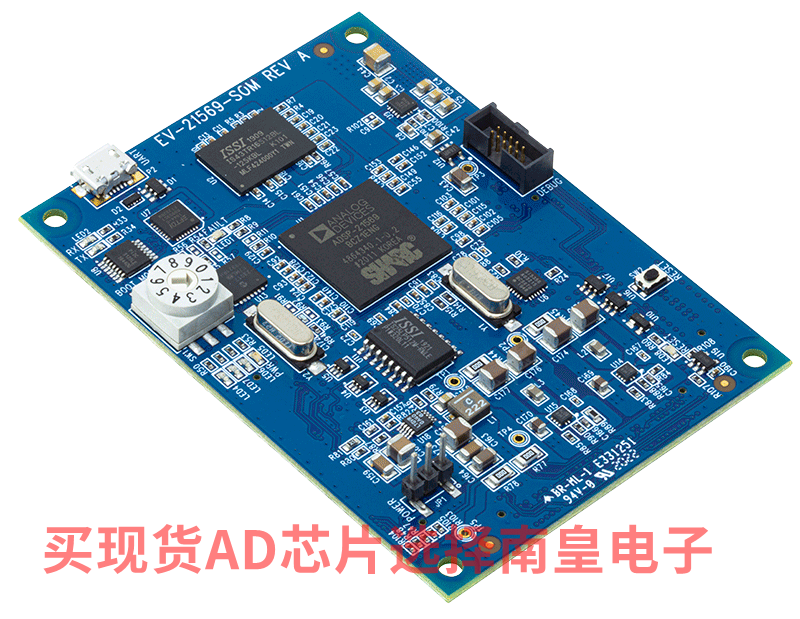

EV-21569-SOM：系统化模块(SOM)板用于评估1 GHz ADSP-2156x SHARC+系列音频处理器

EV-21569-SOM可对ADSP-2156×系列(ADSP-21562/21563/21565/21566/21567/21569) SHARC+音频处理器进行低成本评估和快速原型制作。它集成了该设计的处理器、存储器和电源部分并提供易于使用的即插即用型参考设计，三个连接器上配有所有关键接口，可连接到EV-SOMCRR-EZKIT载波板或自定义载波板。EV-21569-SOM和EV-SOMCRR-EZKIT板可以作为工具包 (EV-21569-EZKIT) 购买，从而对处理器内核和系统外设/接口进行快速、轻松的评估。

EV-21569-SOM模块需要 CrossCore Embedded Studio(CCES) 开发工具，使开发人员可加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器

不配合EV-SOMCRR-EZKIT载波板使用时，EV-21569-SOM板需要外部在线仿真器 (ICE-1000 或 ICE-2000) 连接到JTAG接头。
