包括ADSP-21469在内的第四代SHARC处理器可提供改进的性能、基于硬件的滤波器加速器、面向音频与应用的外设，以及能够支持最新环绕声解码器算法的新型存储器配置。所有器件都彼此引脚兼容，而且与以往的所有SHARC处理器代码完全兼容。这些最新的SHARC处理器系列产品都基于单指令多数据（SIMD）内核，内核支持32 bit定点以及32/40 bit浮点算法格式，这使得这些处理器特别适合于高性能音频应用。

ADSP-21469在第四代SHARC处理器系列产品中具有450 MHz/2700 MFLOP的较高性能，这使得ADSP-21469特别适合于满足专业音频与汽车音响市场领域不断增长的需求。除了更高的内核性能外，ADSP-21469还包括其它处理模块，如FIR、IIR与FFT加速器，以提高系统的整体性能。被称作可变指令集架构（VISA）的新特性可使代码规模缩小20%～30%，并提高存储器容量可用性。第四代DSP提供到16 bit DDR2 SDRAM的无缝接口，能够连接到更快的外部存储器。

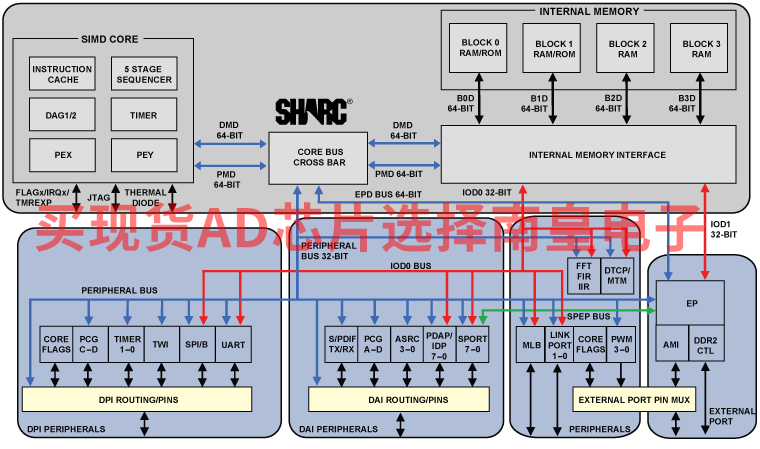

第四代SHARC处理器还集成了专用外设，以简化硬件设计、减小设计风险，并最终缩短上市时间。组合在一起的功能模块被称作数字应用接口（DAI），这些功能模块可以互相连接，或通过可以由软件编程的信号路由单元（SRU）引出外部引脚。SRU是创新的架构特性，能够在DAI模块之间实现完整且灵活的路由。通过SRU连接的外设包括但不限于串行端口、SPI端口、S/PDIF Tx/Rx，以及八通道异步采样速率转换器模块。第四代SHARC处理器使数据可通过DMA控制器从串行端口直接传输至外部存储器。UART与2线接口等其它外设则通过数字外设接口（DPI）进行中继。

• 内核时钟速率：450 MHz
• 片上RAM：5 Mb
• FIR、IIR与FFT加速器
• 16-bit DDR2外部存储器接口
• 数字应用接口(DAI)支持用户定义的外设访问，包括S/P DIF Tx/Rx，以及八通道异步采样率转换器。
• 全面增强的DMA引擎，包括分散/收集DMA、延迟线DMA
• 2个链接端口

• 8个串行端口（SPORT），支持I2S、左对齐采样对，以及TDM模式
• 2个SPI兼容端口，支持主、从模式
• UART与2线接口
• 16个脉冲宽度调制（PWM）通道
• 3个全功能定时器
• 324引脚PBGA封装
• 商用和工业温度范围

ADSP-21469BBCZ-3，封装：324-Ball CSPBGA (19mm x 19mm)，包装形式及数量：托盘，84，工作温度：0 to 70C，AD官网报价：32.78（100-499个）；28.11（1000+个）

ADSP-21469KBCZ-3，封装：324-Ball CSPBGA (19mm x 19mm)，包装形式及数量：托盘，84，工作温度：0 to 70C，AD官网报价：19.36（100-499个）；16.86（1000+个）

ADSP-21469KBCZ-4，封装：324-Ball CSPBGA (19mm x 19mm)，包装形式及数量：托盘，84，工作温度：0 to 70C，AD官网报价：20.94（100-499个）；18.37（1000+个）

21469-EZBRD：面向ADSP-2146X SHARC系列的SHARC 21469 EZ-BOARD

SHARC 21469 EZ-Board评估板为开发人员提供了一个低成本的平台，可通过外部JTAG仿真器或独立调试代理板对2146x SHARC处理器进行初步评估。

注意： 若要调试，您必须有调试代理板或仿真器。 EZ-Board评估板具有一个扩展接口，可与不同的EZ-Extender板模块连接。

订购信息：
产品型号：ADZS-21469-EZBRD
