ADRV9009的基本参数
  • 制造厂商:AD
  • 产品类别:集成式RF发射器、接收器和收发器
  • 技术类目:宽带收发器 IC
  • 功能描述:集成式双射频发射器、接收器和观测接收器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADRV9009的产品详情:

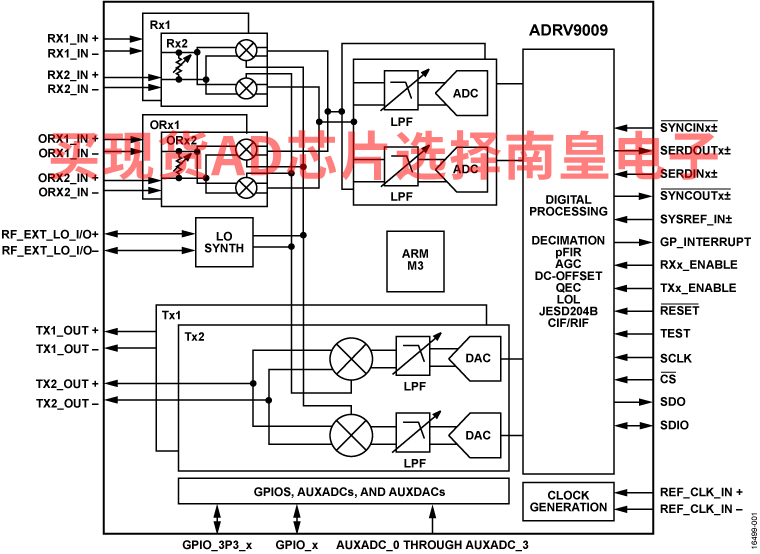

ADRV9009是一款高集成度射频(RF)、捷变收发器,提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合,以满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。

接收路径由两个独立的宽带宽、直接变频接收器组成,具有一流的动态范围。该器件还支持用于TDD应用的宽带宽、时间共享观测路径接收器(ORx)。完整的接收子系统拥有自动和手动衰减控制、直流失调校正、正交误差校正(QEC)和数字滤波功能,从而消除了在数字基带中提供这些功能的必要性。还集成了多种辅助功能,比如模数转换器(ADC)、数模转换器(DAC)、用于功率放大器(PA)的通用输入/输出(GPIO)以及RF前端控制。

除自动增益控制(AGC)之外,ADRV9009还具有灵活的外部增益控制模式,且在动态设置系统级增益方面具有极大的灵活性。

接收信号通过具有固有抗混叠特性的一组四个高动态范围、连续时间Σ-Δ ADC实现数字化。相比传统的中频(IF)接收器时,直接变频架构组合不会出现带外镜像混频或缺少混叠,可降低对RF滤波器的要求。

发射器采用创新的直接变频调制器,可实现高调制精度和极低的噪声。

观测接收器路径由一个宽带宽、直接变频接收器组成,具有一流的动态范围。

完全集成的锁相环(PLL)可同时针对发射器(Tx)和接收器(Rx)信号路径提供高性能、低功耗的小数N分频RF频率合成。额外的频率合成器可生成转换器、数字电路和串行接口所需的时钟。多芯片同步机制可同步RF本振(LO)相位和多个ADRV9009芯片之间的基带时钟。同时采取防范措施,以满足高性能基站应用的隔离要求。还集成了压控振荡器(VCO)和环路滤波器元件。

高速JESD204B接口支持高达12.288 Gbps的通道速率,在最宽带宽模式下实现每发射器两个通道以及每接收器单个通道。该接口还支持针对更低带宽的交错模式,从而将高速数据接口通道总数降至1。还支持固定和浮点两种数据格式。浮点格式使内部AGC对解调器器件不可见。

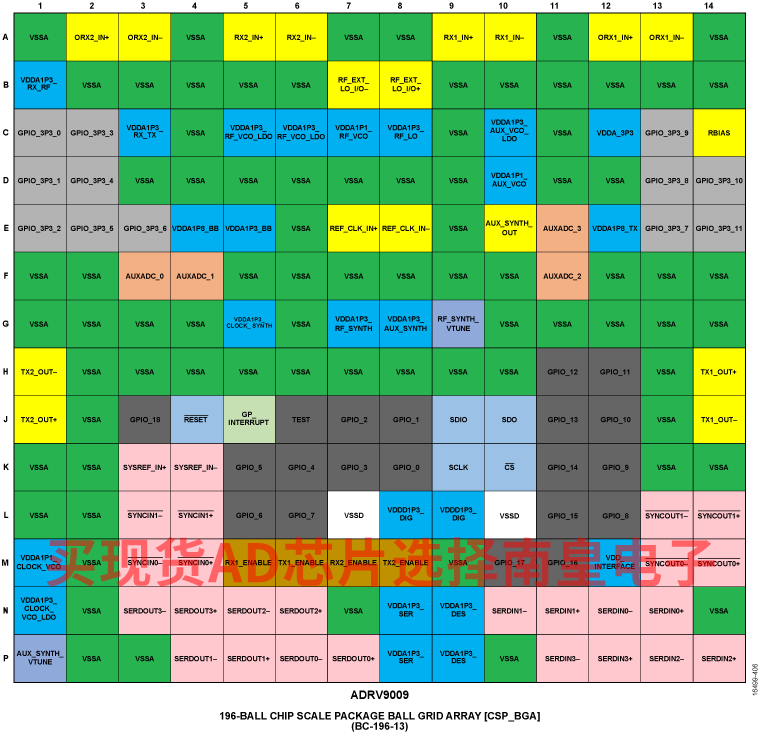

ADRV9009的内核可由1.3 V稳压器至1.8 V稳压器直接供电并通过标准的四线式串行端口进行控制。全面的节电模式可将正常使用情况下的功耗降至低点。ADRV9009采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

  • 3G、4G和5G TDD宏蜂窝基站
  • TDD有源天线系统
  • 大规模多路输入、多路输出(MIMO)
  • 相控阵雷达
  • 电子战
  • 军事通信
  • 便携测试设备
ADRV9009的优势和特点:
  • 双发射器
  • 双接收器
  • 双输入共享观察接收器
  • 最大接收器带宽:200 MHz
  • 最大可调谐发射器合成带宽:450 MHz
  • 最大观察接收器带宽:450 MHz
  • 全集成的小数 N 射频合成器
  • 全集成的时钟合成器
  • 适用于射频 LO 和基带时钟的多芯片相位同步
  • JESD204B 数据路径接口
  • 调谐范围:75 MHz 至 6000 MHz
ADRV9009具体的完整产品型号参数及价格(美元):

ADRV9009BBCZ,封装:196-Ball CSPBGA (12mm x 12mm),包装形式及数量:托盘,189,工作温度:-40 to 85C,AD官网报价:382.8(1000+个)

ADRV9009BBCZ-REEL,封装:196-Ball CSPBGA (12mm x 12mm),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:382.8(1000+个)

轻松满足您的AD芯片采购需求
ADRV9009的评估套件:

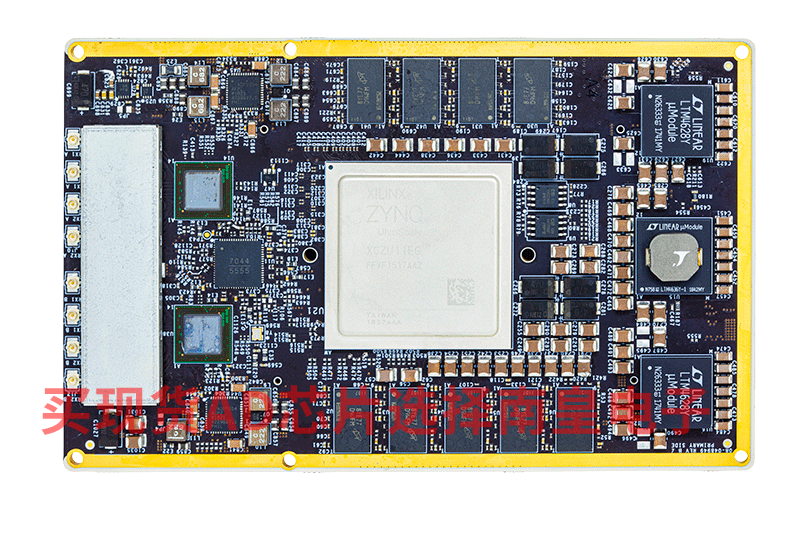

ADRV9009-ZU11EG RF-SOM:使用ADRV9009宽带收发器的RF系统化模块

ADRV9009-ZU11EG 是高度集成的射频系统模块 (RF-SOM),包含两个 ADI公司 ADRV9009 宽带收发器。 当与 ADRV2CRR-FMC 载板结合使用时,该硬件平台可用于提供 4 个 Tx 和 Rx RF 通道的特定应用设计的原型设计和缩短上市时间。

也可以将额外的RF板安装到载波中,进一步将系统扩展至最多8个Tx和Rx RF通道。多个ADRV9009-ZU11EG可以一起同步以便对复杂的多流应用进行原型制作,从而确保端到端确定性延迟。ADRV9009收发器具有集成LO和相位同步特性。ADI高性能低抖动HMC7044器件使用时钟树结构保持总体系统频率和相位同步,使其非常适合在大量通道内需要相位对齐的应用。

ADRV9009-ZU11EG通过安装在下侧的两个400引脚连接器提供丰富的I/O功能。与ADRV2CRR-FMC载波板组合使用时,可使用各种高速I/O,包括USB3、USB2、PCIe 3.0 x8、QSFP+、SFP+、1Gb Ethernet x2和CPRI功能。

可下载PDF版本的原理图进行参考,或可根据定制应用许可完整的设计文件。

必要软件可帮助用户实现即时启动并运行。

平台开发环境支持包括行业标准Linux工业I/O (IIO)应用、MATLAB、Simulink和GNU无线电以及适用于C、C++、python和C#应用的流传输接口 开源HDL参考设计和驱动器可用于评估和原型制作
