接收路径包括两个独立的具有优良动态范围的宽带 直接转换接收器。完整的接收子系统包括自动和手动衰减控制、直流失调矫正、正交误差校正 (QEC) 以及数字滤波，因此数字基带中不再需要这些功能。它集成了射频前端控制以及适用于功率放大器 (PA) 的模数转换器 (ADC)、数模转换器 (DAC) 和通用输入/输出 (GPIO) 等若干辅助功能。

除了自动增益控制 (AGC) 外，ADRV9008-1 还具有灵活的外部增益控制模式，可在动态设置系统级增益的过程中实现出色的灵活性。

接收的信号通过一组四个高动态范围连续时间 Σ-Δ ADC 进行数字化处理，这些 ADC 具有固有的抗混叠特性。组合直接转换架构不受带外镜像混合影响，由于不存在混叠，因而与传统中频 (IF) 接收器相比，放宽了 RF 滤波器的要求。

完全集成的锁相环 (PLL) 为接收器信号路径提供高性能、低功耗小数 N 射频合成。一个额外的合成器生成转换器、数字电路和串行接口所需的时钟。多芯片同步机制可在多个 ADRV9008-1 芯片之间同步射频本地振荡器 (LO) 的相位和基带时钟。已经采取预防措施以提供高性能基站应用所要求的隔离。集成了所有压控振荡器 (VCO) 和环路滤波器元件

高速 JESD204B 接口支持高达 12.288 Gbps 的线速，因此在最宽带宽模式下，每个发射器有两个线路，每个接收器有一个线路。此接口还支持适用于较低带宽的交错模式，将高速数据接口总线数减少到了一个。支持固定和浮点数据格式。浮点格式可使内部 AGC 对解调器器件不可见。

ADRV9008-1 的内核可以直接由 1.3 V 和 1.8 V 稳压器供电，并通过标准 4 线串行端口进行控制。包括了全面的节电模式，以便在正常使用过程中较大限度地减小功耗。ADRV9008-1 采用 12 mm × 12 mm、196 球芯片级球栅阵列 (CSP_BGA) 封装。

应用

• 3G、4G 和 5G FDD 宏蜂窝基站
• 宽带有源天线系统
• 大规模多输入多输出 (MIMO)
• 相控阵雷达
• 电子战
• 军事通信
• 便携测试设备

• 双接收器
• 最大接收器带宽：200 MHz
• 全集成的小数 N 射频合成器
• 全集成的时钟合成器
• 适用于射频 LO 和基带时钟的多芯片相位同步
• JESD204B 数据路径接口
• 调谐范围：75 MHz 至 6000 MHz

ADRV9008BBCZ-1，封装：196-Ball CSPBGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：252（1000+个）

ADRV9008BBCZ-1REEL，封装：196-Ball CSPBGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：252（1000+个）

EVAL-ADRV9008/9：ADRV9008/ADRV9009 评估板

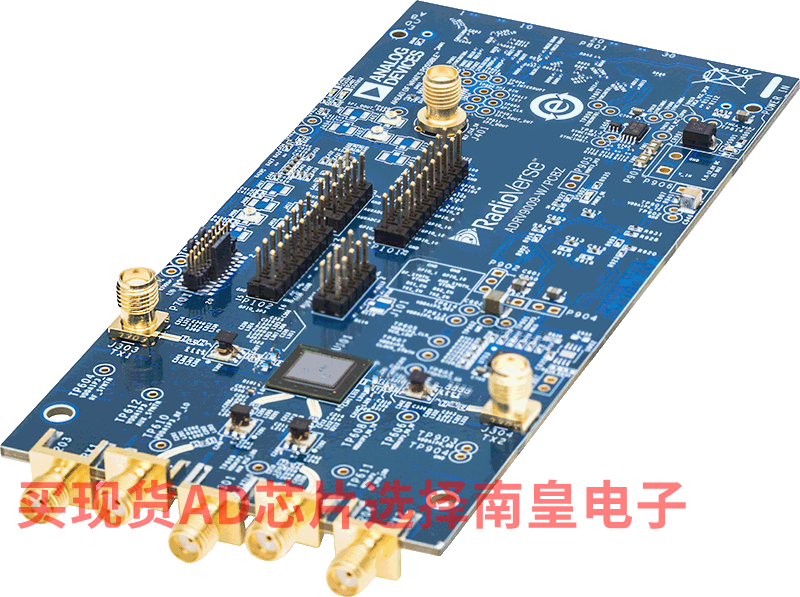

ADRV9009-W/PCBZ 是一款无线电卡，设计用于展示 ADRV9009 —— 较宽带宽、较高性能 RF 集成收发器。无线电卡提供单个 2x2 收发器平台，用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。ADRV9009-W/PCBZ 是双通道接收器和集成观测接收器的双通道发射器的单芯片 TDD 解决方案。

ADRV9009-W/PCBZ 可在 75MHz 至 6GHz 的宽调谐范围内工作，但 RF 性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后 1 dB 或 1% EVM 的性能。

ADRV9008-1W/PCBZ 是一款用于展示 ADRV9008-1 的评估套件，在 75MHz 至 6GHz 调谐范围内提供双通道接收器。ADRV9008-2W/PCBZ 是一款用于展示 ADRV9008-2 的评估套件，在 75MHz 至 6GHz 调谐范围内提供集成观测接收器的双通道发射器。

ADRV9008/ADRV9009 评估和原型制作平台
ADI 提供用于评估、原型设计和参考设计的全套软硬件工具。下表列出了可用的软硬件工具。

载波板 软件和驱动程序 评估平台 EVAL-TPG-ZYNQ3 评估软件： API 库 用于配置和数据采集的 Windows GUI 原型制作平台 Xilinx ZCU102 评估套件 Intel Arria 10 SoC 开发套件 原型制作软件： 开源 Linux 驱动程序 用于数据采集的开源 Linux IIO 示波器 兼容 GNU Radio 基于 GitHub 的公开参考设计，采用 ADI JESD204B 接口框架
