ADRV9003是一款高集成度RF收发器，具有单通道发射器、双通道接收器、集成式频率合成器以及数字信号处理功能。

ADRV9003是一款高性能、高线性度、高动态范围收发器，针对系统性能和功耗进行了优化。该器件可配置，非常适合要求苛刻的低功耗、便携式和电池供电设备。ADRV9003的工作频率范围为30 MHz至6000 MHz，涵盖UHF、VHF、工业、科研和医疗(ISM)频段以及窄带(kHz)和宽带工作频率高达40 MHz的蜂窝频段。ADRV9003支持TDD和FDD操作。

该发射器包含直接变频信号路径，具有出色的噪声系数和线性度。每个完整的接收器和发射器子系统都拥有直流失调校正、正交误差校正(QEC)和可编程数字滤波器，无需在数字基带中提供这些功能。此外，集成多种辅助功能，比如辅助模数转换器(ADC)、辅助数模转换器(DAC)以及通用输入/输出(GPIO)，提供额外的监测和控制能力。

完全集成的锁相环(PLL)可同时针对发射器、接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。谨慎的设计与布局技术满足高性能个人无线电应用的隔离要求。

集成所有压控振荡器(VCO)和环路滤波器元件，尽可能减少外部元件数。本振(LO)具有灵活的配置选项且包括快速锁定模式。

该收发器包括低功耗睡眠和监控模式以便在监控通信时节能并延长便携式设备的电池寿命。ADRV9003内核可由1.0 V、1.3 V和1.8 V稳压器直接供电并通过标准的四线式串行端口进行控制。其他电压电源用于提供适当的数字接口电平并优化接收器、发射器和辅助转换器性能。

支持使用可配置CMOS或低压差分信号(LVDS)串行同步接口(SSI)选项的高数据速率和低数据速率接口。ADRV9003采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 关键性任务通信
• 甚高频(VHF)、超高频(UHF)以及高达6 GHz的蜂窝频率
• 时分双工(TDD)和频分双工(FDD)应用

• 具有单通道变送器和双通道接收器的高度集成收发器
• 频率范围为 30 MHz 至 6000 MHz
• 变送器和接收器带宽为 12 kHz 至 40 MHz
• 两个完全集成的小数 N 射频频率合成器
• LVDS 和 CMOS 同步串行数据接口选项

• 低功耗电源监控器和休眠方式
• 多芯片同步功能
• 快速跳频
• 动态配置文件切换，可实现动态数据速率和采样率
• 可通过 4 线 SPI 完全编程

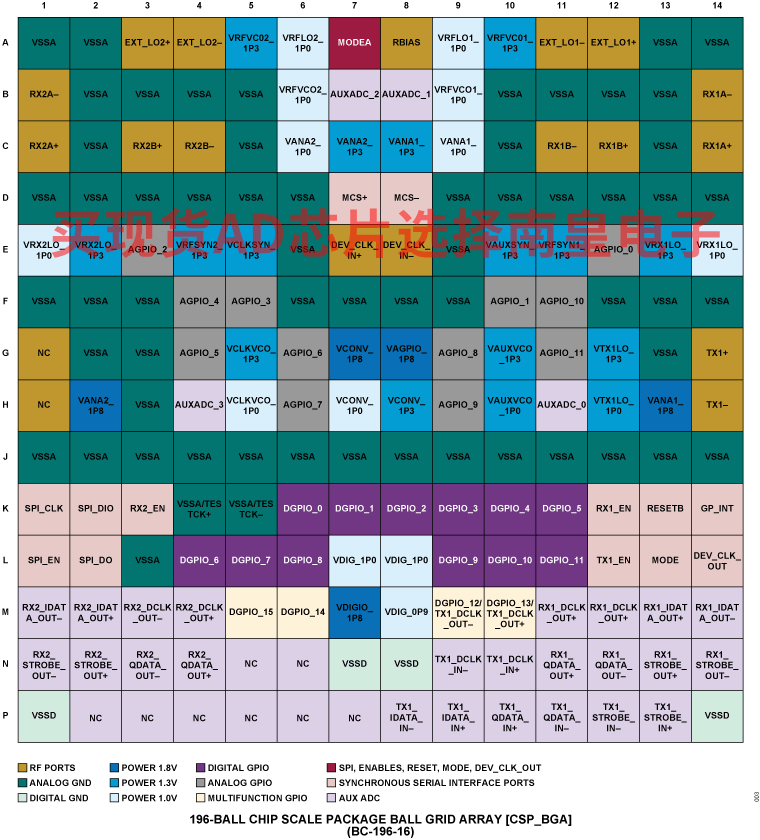

• 12 mm × 12 mm、196 球 CSP_BGA

ADRV9003BBCZ，封装：196-Ball CSPBGA (12 mm × 12 mm × 1.17mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：178.8（1000+个）

ADRV9003BBCZ-RL，封装：196-Ball CSPBGA (12 mm × 12 mm × 1.17mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：178.8（1000+个）

EVAL-ADRV9002：用于RF捷变收发器系列的系统开发用户指南

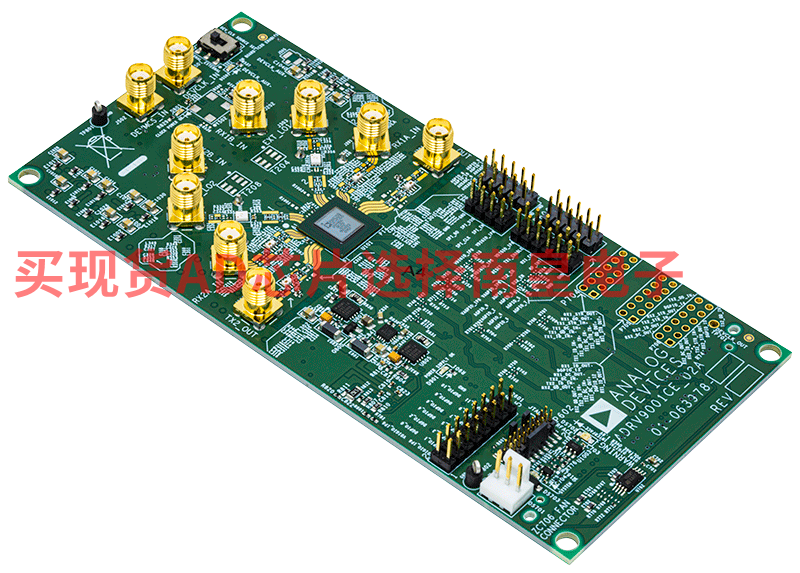

ADRV9002NP/W1/PCBZ和ADRV9002NP/W2/PCBZ均为无线电卡，设计用于展示双通道窄带/宽带RF收发器ADRV9002。无线电卡提供一个2x2收发器平台用于器件评估。无线电卡工作所需的全部外设包括高效率电源电路板和一个高性能时钟/MCS分配器件，它们均已安装在无线电板上。通过FMC连接器将其中一个无线电卡与FPGA主板连接，形成ADRV9002的完整评估平台。

原理图/CAD/BOM/S参数/IBIS文件

此硬件连同TES软件可用于仿真ADRV9003和ADRV9004收发器。在TES中选择ADRV9003或ADRV9004收发器时，软件可生成针对特定收发器量身定制的所需初始化序列。
