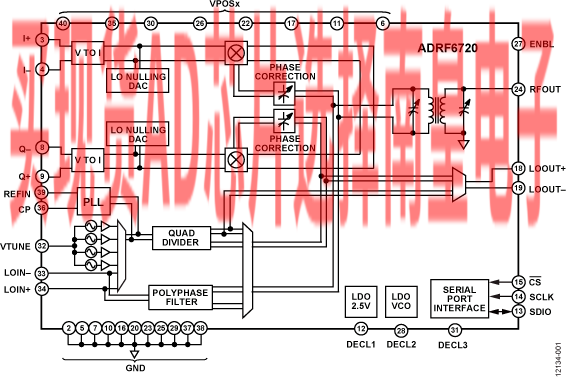

ADRF6720是一款集成频率合成器的宽带正交调制器，非常适合用于3G和4G通信系统。 该器件内置一个高线性度宽带调制器、一个集成式小数N分频锁相环(PLL)，以及四个低相位噪声多核压控振荡器(VCO)。

ADRF6720本振(LO)信号可从内部通过片内整数N分频或小数N分频频率合成器产生，也可从外部通过高频、低相位噪声LO信号产生。 内部集成式频率合成器利用多核VCO，实现356.25 MHz到2855 MHz的LO覆盖范围。 在内部LO产生或外部LO输入的情况下，正交信号通过2分频分相器产生。 当ADRF6720采用外部1 × LO输入工作时，三相滤波器产生混频器的正交输入信号。

ADRF6720提供数字可编程载波馈通优化、边带抑制、HD3/IP3优化以及高端或低端LO注入等功能。

ADRF6720采用先进的硅锗BiCMOS工艺制造， 提供40引脚、裸露焊盘、6 mm x 6 mm LFCSP封装，符合RoHS标准。 额定温度范围为−40°C至+85°C。

应用

• 2G/3G/4G/LTE宽带通信系统
• 微波点对点无线电
• 卫星调制解调器
• 军用和航空航天
• 仪器仪表

• 集成小数N分频PLL的I/Q调制器
• RF输出频率范围： 700 MHz至3,000 MHz
• 内部LO频率范围： 356.25 MHz至2,855 MHz
• 输出P1dB： 12.2 dBm (2,140 MHz)
• 输出IP3： 32.6 dBm (2,140 MHz)
• 载波馈漏： -40.3 dBm (2,140 MHz)
• 边带抑制： -37.6 dBc（2,140 MHz）
• 噪底： −157.9 dBm/Hz (2140 MHz)
• 基带1 dB调制带宽： >1,000 MHz

• 基带输入偏置电平： 0.5 V
• 电源： 3.3 V/ 425 mA
• 集成式RF可调谐巴伦，允许单端RF输出
• 多核集成式VCO
• HD3/IP3优化
• 边带抑制和载波馈通优化
• 高端/低端LO注入
• 可通过三线式串行端口接口(SPI)进行编程

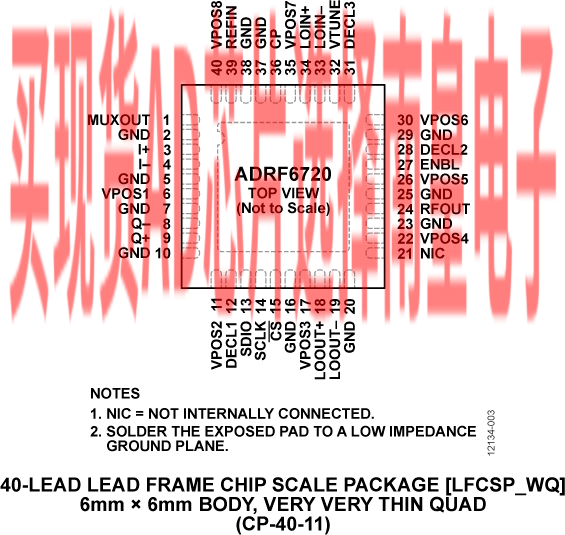

• 40引脚6 mm × 6 mm LFCSP封装

ADRF6720ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

EVAL-ADRF6720：ADRF6720评估板

ADRF6720-EVALZ是一款全功能评估板，提供可让ADRF6720在各种配置下工作所必需的支持电路。 该评估板集成USB，允许通过ADRF6720的SPI端口进行寄存器编程。 为简化评估，板上预留了用于PLL参考输入的集成式可选晶体振荡器的位置，因此无需额外信号源。 调制器输出可驱动至ADL5320驱动放大器。 ADRF6720-EVALZ是一款6层FR-4评估板， 工作时需要+3.3 V电源。 评估板所需的配套软件见下文。
