ADRF6704提供了一款正交调制器和频率合成器解决方案，尺寸仅6 mm × 6 mm，所需外部元件极少。

该器件设计提供2050 MHz至3000 MHz的RF输出，并集成低相位噪声VCO和高性能正交调制器，非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO，因此该器件不仅可以显著节省电路板空间并减少BOM，而且还可以降低设计复杂度。

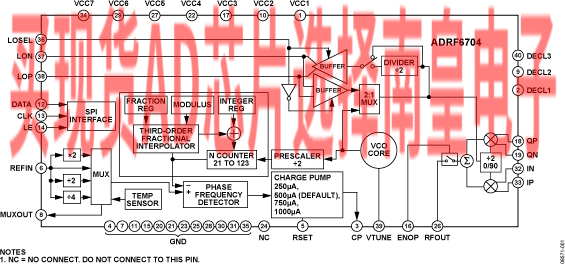

集成小数N分频PLL/频率合成器产生2× fLO输入，供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分，可编程PLL分频器由一个Σ-Δ调制器进行控制。

IQ调制器具有宽带差分I和Q输入，支持基带和复数中频架构。单端调制器输出设计用于驱动50 Ω负载阻抗，并且可以禁用。

ADRF6704采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。额定温度范围为?40°C至+85°C，同时提供无铅评估板。

应用? 蜂窝通信系统
GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、LTE? 宽带无线接入系统? 卫星调制解调器

• 集成小数N分频PLL的IQ调制器
• 输出频率范围：2050 MHz至3000 MHz
• 内部LO频率范围：2500 MHz至2900 MHz
• 输出P1dB：12.1 dBm (2700 MHz)
• 输出IP3：27.2 dBm (2700 MHz)

• 本底噪声：-158.3 dBm/Hz (2700 MHz)
• 基带带宽：750 MHz (3 dB)
• 通过SPI串行接口进行PLL编程
• 集成LDO和LO缓冲器
• 电源：5 V/226 mA

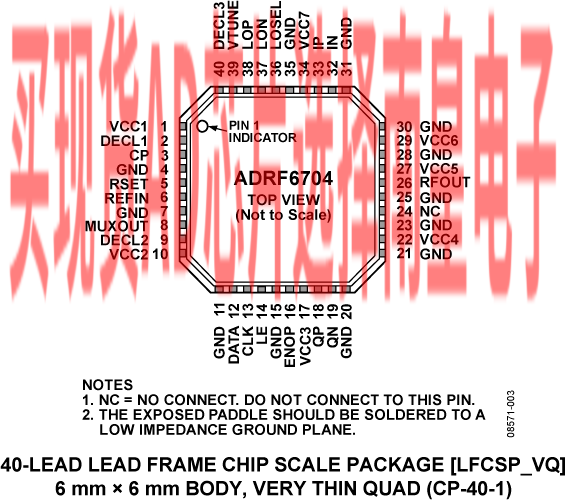

• 40引脚6 mm × 6 mm LFCSP封装

ADRF6704ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.3（100-499个）；8.4（1000+个）

EVAL-ADRF6704：ADRF6704评估板

本页提供集成小数N分频PLL和VCO的2500 MHz至2900 MHz正交调制器ADRF6704的评估板订购信息。
