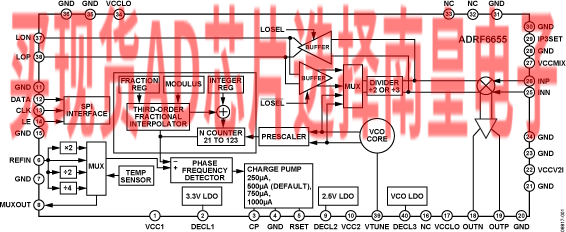

ADRF6655是一款高动态范围有源混频器，集成PLL和VCO。频率合成器利用可编程整数N分频/小数N分频PLL产生本振输入，供给混频器。PLL基准输入标称值为20 MHz。基准输入可以进行分频或倍频，然后施加于PLL鉴相器。PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO)再施加于一个本振(LO)分频器和一个可编程PLL分频器。

可编程分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

该宽带有源混频器采用一个偏置调整电路，允许通过提高电源电流来增强IP3性能。在典型条件下，该混频器的输入IP3超过25 dBm，单边带噪声系数(NF)为12 dB。电源电流增大约20 mA时，IIP3可提升至约29 dBm。采用200 Ω差分IF输出阻抗时，典型电压转换增益为6 dB。IF输出可以外部匹配，以支持有限频率范围内的上变频。

ADRF6655采用先进的硅-锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装，额定温度范围为?40°C至+85°C。

• 集成小数N分频PLL的宽带有源混频器
• RF输入频率范围：100 MHz至2500 MHz
• 内部LO频率范围：1050 MHz至2300 MHz
• 灵活的IF输出接口
• 输入P1dB：12 dBm

• 输入IP3：29 dBm
• 噪声系数(单边带)：12 dB
• 电压转换增益：6 dB
• 200 Ω输出匹配阻抗
• 通过SPI串行接口进行PLL编程

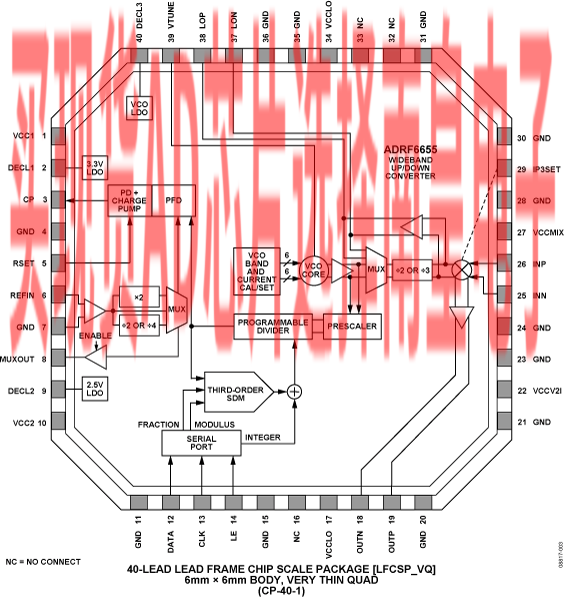

• 40引脚、6 mm × 6 mm LFCSP封装

ADRF6655ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

EVAL-ADRF6655：ADRF6655评估板

本页提供集成小数N分频PLL和VCO的宽带上/下变频混频器ADRF6655的评估板订购信息。
