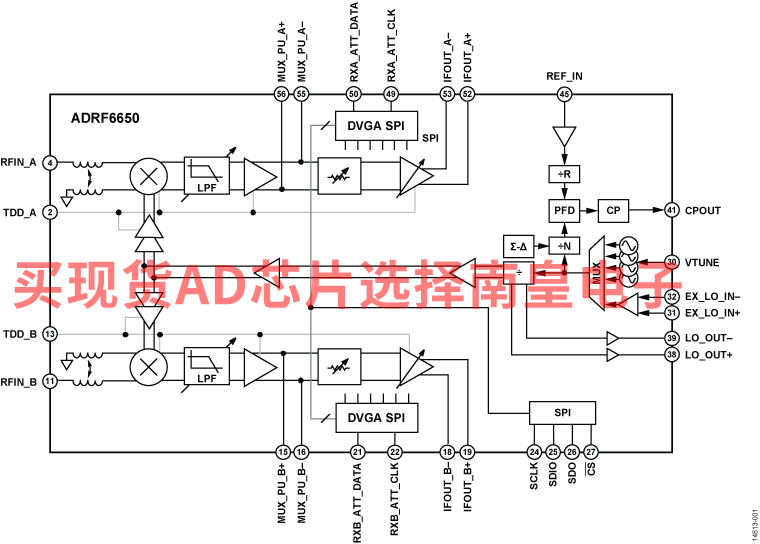

ADRF6650是一款高度集成的下变频器，集成了双混频器、双数字交换衰减器、双数字可变增益放大器、锁相环(PLL)和压控振荡器(VCO)。此外，ADRF6650还集成了两个射频(RF)巴伦、串行增益控制(SGC)控制器和快速启用输入以实现分时双工(TDD)运行。

片内RF巴伦可使ADRF6650支持50 ? 端接RF输入。集成式无源混频器可为200 MHz滑动中频(IF)窗口提供高度线性下变频。ADRF6650使用宽带方波限制本振器(LO)放大器实现450 MHz至2700 MHz的RF带宽。与传统窄带正弦波LO放大器解决方案不同，此放大器允许在极宽的带宽范围内在高于或低于RF输入的条件下应用LO。

ADRF6650提供两种生成差分LO输入信号的方法：通过具有低相位噪声VCO的片内小数N分频频率合成器在内部生成，或通过低相位噪声LO信号在外部生成。集成PLL/VCO的连续LO覆盖范围为450 MHz至2900 MHz。PLL基准输入支持很宽的频率范围，并且在相位频率检测器(PFD)之前有一个集成的基准分频器。

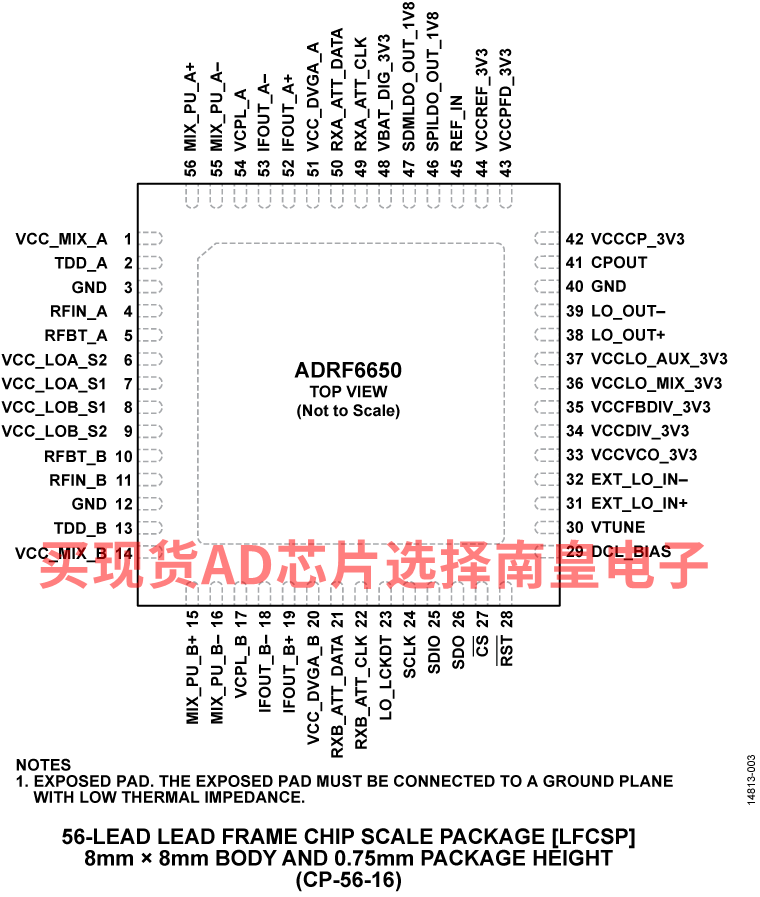

ADRF6650通过高级硅锗(SiGe)双极互补金属氧化物半导体(BiCMOS)工艺制成。它采用符合RoHS标准的56引脚8 mm × 8 mm引脚架构芯片级封装(LFCSP)，带有裸露焊盘。性能规定在 −40°C至 +105°C最高焊盘温度范围内。

应用

• 多频段/多标准蜂窝基站分集接收机
• 宽带无线链路分集下变频器
• 多模式蜂窝中继器和微微蜂窝

• 配备集成小数 N PLL/VCO 的双路下变频器
• RF：450 MHz 至 2700 MHz（连续）
• LO 频率：450 MHz 至 2900 MHz，高端或低端注入
• 43 dB 增益控制范围
• 升频/降频和 SPI 增益控制
• 集成式 RF 平衡不平衡转换器适用于单端 50 ? 输入
• 电源：3.3 和 5 V
• 8 mm × 8 mm 56 引脚 LFCSP 封装

ADRF6650ACPZ，封装：56-Lead LFCSP (8mm x 8mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：25.2（100-499个）；21.42（1000+个）

ADRF6650ACPZ-RL7，封装：56-Lead LFCSP (8mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：25.2（100-499个）；21.42（1000+个）

ADRF6650-EVALZ：ADRF6650 评估板

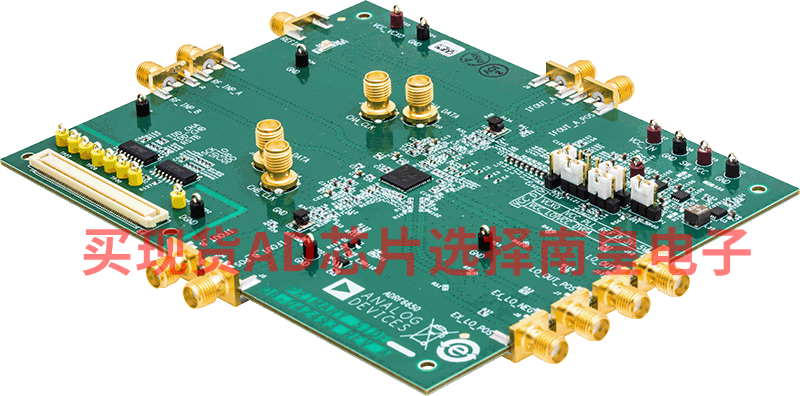

ADRF6650-EVALZ 是一款 4 层 Rogers 印刷电路板 (PCB)，可用于评估 ADRF6650 的性能。图 1 中显示了该评估板的照片。该评估板包含 ADRF6650（适用于 SDP-S 控制器板的连接器）、电源连接器、稳压器和微型 A (SMA) 连接器。该评估板需要使用 SDP-S 控制器板才能对套件进行软件编程。

ADRF6650 是一款高性能双路下变频器，集成了混频器、数字交换衰减器、数字可变增益放大器 (DVGA)、锁相环 (PLL) 和压控振荡器 (VCO)。该套件使用宽带方波限制本地振荡器 (LO) 放大器实现 450 MHz 至 2700 MHz 的 RF 带宽。与传统窄带正弦波 LO 放大器解决方案不同，ADRF6650 可在 450 MHz 至 2900 MHz 的带宽范围内支持在高于或低于 RF 输入的条件下应用 LO。

本用户指南介绍 ADRF6650-EVALZ 评估板和软件。有关完整的详细信息，请参阅 ADRF6650 的数据手册，在使用评估板时，必须同时参阅本用户指南。
