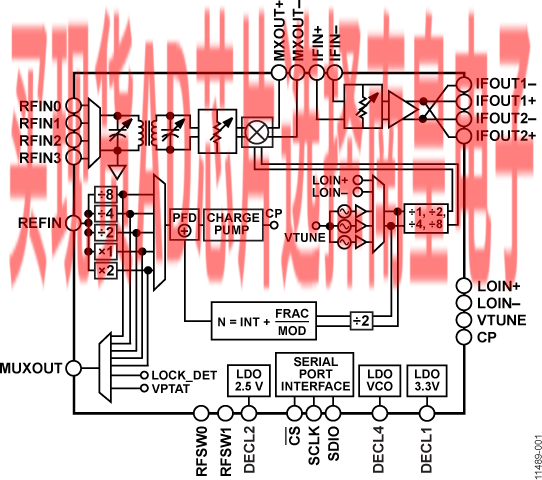

ADRF6620是一款高度集成的有源混频器和频率合成器，非常适合用于无线接收器子系统中。该器件功能丰富，内置一个高线性度宽带有源混频器、一个集成式小数N分频PLL、低相位噪声多核VCO，以及IF DGA。此外，ADRF6620还集成了4:1 RF开关、一个片内可调谐RF巴伦、可编程RF衰减器和低压差(LDO)稳压器。该高度集成的器件适用于7 mm × 7 mm小尺寸解决方案。

高度隔离的4:1 RF开关和片内可调谐RF巴伦使ADRF6620支持4个单端50 Ω端接RF输入。可编程衰减器确保高线性度混频器内核具有优质的RF输入驱动电平。集成式DSA提供的衰减范围为0 dB至15 dB，步进为1 dB。

ADRF6620提供两种备用方式产生差分LO输入信号：从外部通过高频低相位噪声LO信号产生，或从内部通过片内小数N分频PLL频率合成器产生。集成式频率合成器的连续LO覆盖范围为350 MHz至2850 MHz。由于基准频率值在传递至鉴频鉴相器(PFD)之前能够通过除法和乘法模块将其增加或减少至期望值，因此PPL基准电压源输入可支持较宽的频率范围。

集成式高线性度DGA以0.5 dB的步进提供3 dB至15 dB的额外增益范围，驱动模数转换器(ADC)时灵活性极高。

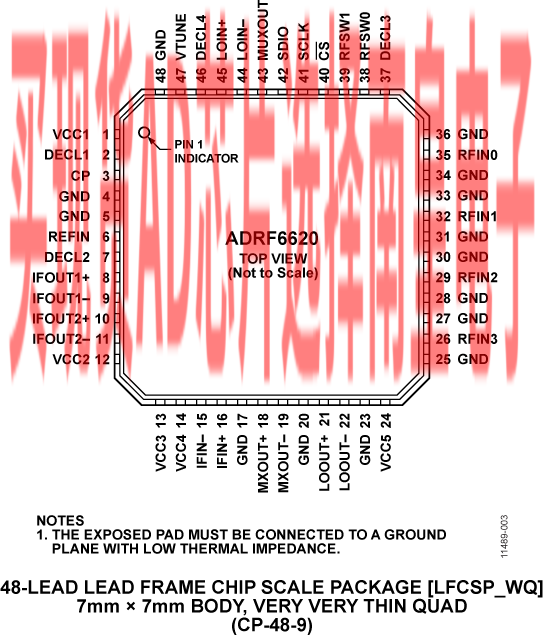

ADRF6620采用先进的硅锗BiCMOS工艺制造，提供48引脚、裸露焊盘、符合RoHS标准的7 mm x 7 mm LFCSP封装。额定温度范围为−40°C至+85°C。

应用

• 无线接收器
• 数字预失真(DPD)接收器

• 集成式小数N分频锁相环(PLL)
• RF输入频率范围：700 MHz至2,700 MHz
• 内部本振(LO)频率范围：350 MHz至2,850 MHz
• 输入P1dB：17 dBm
• 输出IP3：45 dBm
• 单刀四掷(SP4T) RF输入开关

• 数字步进衰减器(DSA)范围：0 dB至15 dB
• 集成式RF可调谐巴伦，允许单端50 Ω输入
• 多核集成式压控振荡器(VCO)
• 数字可编程可变增益放大器(DGA) −3 dB带宽：>600 MHz
• 150 Ω IF输出平衡阻抗
• 可通过三线式串行端口接口(SPI)进行编程
• 5 V单电源

ADRF6620ACPZ-R7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

EVAL-ADRF6620：ADRF6620评估板

ADRF6620-EVALZ是一款全功能评估板，允许运行ADRF6620的所有必要支持电路，可在各种配置下工作。评估板包含一个板上USB端口，允许通过ADRF6620的SPI端口进行寄存器编程。此外，ADRF6620-EVALZ还提供信号是否通过器件进行路由的灵活性，以便快速评估单个构建块。例如，可禁用IF放大器，并且RF输入至混频器输出的信号流可单独进行评估。或者，也可以单独隔离IF放大器，此时用户既能以差分也能以单端的方式访问输入与输出。最后，对于频率合成器评估而言，ADRF6620-EVALZ为可选晶体振荡器预留了空间，可用于PLL基准电压输入，以及必要的SMA连接器及巴伦（针对单端或差分LO输出）。ADRF6620-EVALZ是一款6层FR4评估板，仅需5V单电源供电。搭配评估板使用的软件可在ADI网页上找到。
