ADRF6614是一款双通道射频(RF)混频器和中频(IF)放大器，集成锁相环(PLL)和压控振荡器(VCO)。ADRF6614利用革命性的宽带方波限幅本振(LO)放大器来实现700 MHz至3000 MHz 宽带RF带宽。与窄带正弦波LO放大器解决方案不同，LO可用于高于或低于RF输入的宽带宽。LO放大器不需要储能元件，因此直流功耗也随着LO频率降低而降低。

ADRF6614利用高线性度的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。集成式RF巴伦可在700 MHz至3000 MHz RF输入频率范围内提供较佳性能。平衡无源混频器配置能够在整个RF带宽内提供出色的LO至RF和LO至IF泄漏、出色的RF至IF隔离以及出色的交调性能。

平衡混频器内核提供极高的输入线性度，使该器件能用在要求苛刻的宽带应用中。对于这些应用，如果输入线性度不高，带内阻塞信号可能会导致动态范围降低。阻塞条件下的噪声性能与窄带无源混频器设计相当。高线性度中频缓冲放大器紧跟在无源混频器内核之后，可提供9.0 dB的典型功率转换增益，并且可以与各种输出阻抗相匹配。

PLL架构支持整数N分频和小数N分频操作，采用12 MHz至320 MHz范围内的任意外部参考输入频率均能产生200 MHz至2700 MHz的整个LO频率范围。外部环路滤波器提供相位噪声与采集时间权衡取舍的灵活性。为减少小数N分频模式下的小数杂散，使用Σ-Δ调制器控制后VCO可编程分频器。该器件集成六个VCO内核，其中四个内核提供完整的200 MHz至2700 MHz频率覆盖范围，并在800 MHz至900 MHz频段范围内满足GSM相位噪声要求。两个额外的仅GSM内核使ADRF6614在数字蜂窝系统1800 MHz (DCS1800)和个人通信服务1900 MHz (PCS1900)频段下满足GSM相位噪声要求。

ADRF6614的所有功能都通过一个3线SPI进行控制，由此可实现较佳性能，所需外部元件较少。

ADRF6614采用BiCMOS、高性能IC工艺制造。提供7 mm × 7 mm、48引脚LFCSP封装，工作温度范围为−40°C至+85°C。同时提供评估板。

应用

• 多频段/多标准蜂窝基站分集接收机
• 宽带无线链路分集下变频器
• 多模式蜂窝中继器和微微蜂窝

• RF频率：连续频率：700 MHz至3000 MHz
• LO输入频率：200 MHz至2700 MHz，高端或低端注入
• IF范围：40 MHz至500 MHz
• 功率转换增益：9.0 dB
• 800 kHz偏移时的相位噪声性能为−144 dBc/Hz，在800 MHz至900 MHz和1800 MHz至1900 MHz频段范围内支持严格的GSM标准
• 单边带(SSB)噪声系数：11.3 dB
• 输入IP3：30 dBm
• 输入P1dB：10.6 dBm
• LO输入驱动：0 dBm（典型值）
• 单端50 ? RF端口
• 单端或平衡LO输入端口
• 串行端口接口(SPI)控制所有功能
• 裸露焊盘、7 mm × 7 mm、48引脚LFCSP

ADRF6614ACPZ-R7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

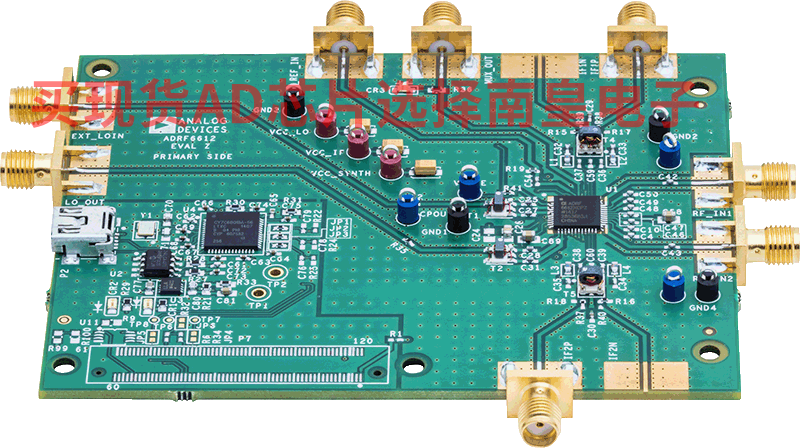

EVAL-ADRF6614：ADRF6614 评估板

本页提供评估集成小数N PLL和VCO的700 MHz至3000 MHz Rx双通道混频器ADRF6612/ADRF6614的信息。ADRF6612/ADRF6614是一款全功能评估板，采用5 V单电源供电。

本用户指南UG-969允许用户快速上电和运行ADRF6612/ADRF6614集成频率合成器和混频器。它对ADRF6612/ADRF6614数据手册进行补充，应同时参考该用户指南与数据手册。

ADRF6612/ADRF6614评估板提供在各种模式和配置下运行ADRF6612/ADRF6614所需的全部支持电路。
