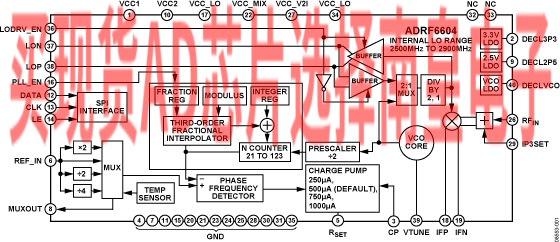

ADRF6604是一款高动态范围有源混频器，集成锁相环(PLL)和压控振荡器(VCO)。PLL/频率合成器利用小数N分频PLL产生 fLO 输入，供给混频器。参考输入可以进行分频或倍频，然后施加于PLL鉴频鉴相器(PFD)。

PLL支持12 MHz至160 MHz范围内的输入参考频率。PFD输出控制一个电荷泵，其输出驱动一个片外环路滤波器。

然后，环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO再施加于一个LO分频器和一个可编程PLL分频器。可编程PLL分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6604采用先进的硅锗BiCMOS工艺制造。采用符合RoHS标准的40引脚、6 mm x 6 mm LFCSP封装，带裸露焊盘。额定温度范围为-40 ℃至+85 ℃。

应用

• 蜂窝基站

• 集成小数N分频PLL的接收混频器
• RF输入频率范围： 1,200 MHz至3,600 MHz
• 内部LO频率范围： 2,500 MHz至2,900 MHz
• 输入P1dB： 14.5 dBm
• 输入IP3： 27.5 dBm
• 通过外部引脚优化IIP3

• SSB噪声系数

  IP3SET引脚断开： 14.3 dB
  IP3SET引脚接3.3 V电压： 15.5 dB

• 电压转换增益： 6.8 dB
• 200 Ω IF输出匹配阻抗
• IF 3 dB带宽： 500 MHz
• 可通过三线式SPI接口进行编程

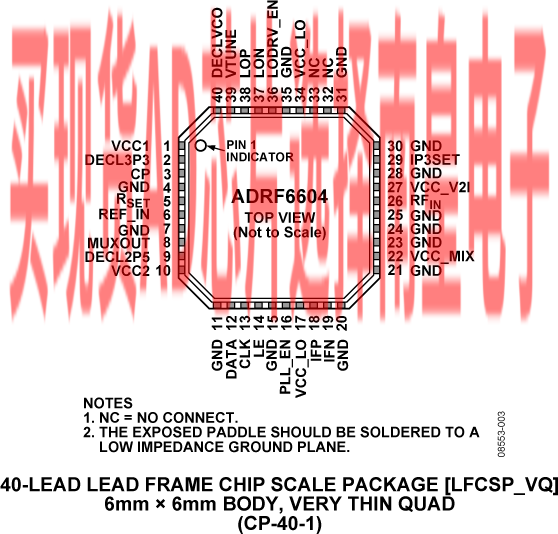

• 40引脚、6 mm × 6 mm LFCSP

ADRF6604ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

EVAL-ADRF6604：ADRF6604评估板

本页提供集成小数N分频PLL和VCO的2500 MHz至2900 MHz Rx混频器ADRF6604的评估板订购信息。
