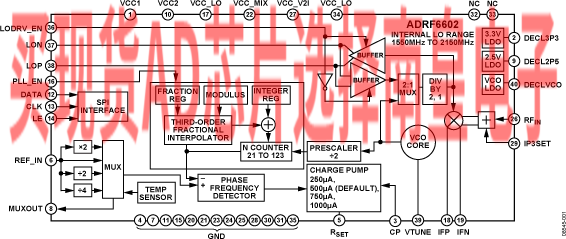

ADRF6602是一款高动态范围有源混频器，集成PLL和VCO。PLL/频率合成器利用小数N分频PLL产生FLO输入，供给混频器。基准输入可以进行分频或倍频，然后施加于PLL鉴相器。PLL支持12 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。VCO输出(2*FLO)再施加于一个LO分频器和一个可编程PLL分频器。

可编程分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在2至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6602采用先进的硅-锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装，额定温度范围为?40°C至+85°C。

应用

蜂窝基站

• 集成小数N分频PLL的接收混频器
• RF输入频率范围：1000 MHz至3100 MHz
• 内部LO频率范围：1550 MHz至2150 MHz
• 输入P1dB：+12 dBm
• 输入IP3：+29 dBm
• 通过外部引脚优化IP3

• SSB噪声系数：12 dB
• 电压转换增益：6 dB
• 200 Ω IF输出匹配阻抗
• IF 3 dB带宽：500 MHz
• 可通过三线式SPI接口进行编程

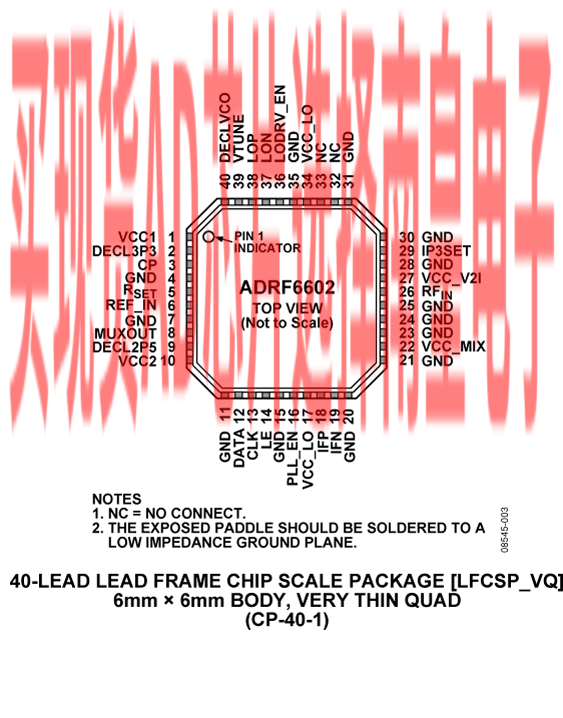

• 40引脚6 mm × 6 mm LFCSP封装

ADRF6602ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

EVAL-ADRF6602：ADRF6602评估板

本页提供集成小数N分频PLL和VCO的1550 MHz至2150 MHz Rx混频器ADRF6602的评估板订购信息。
