ADRF6520包括一对匹配的完全差分低噪声、低失真可编程滤波器和可变增益放大器(VGA)。每个通道都能够抑制较大的带外干扰信号，同时忠实放大所需信号，因而模数转换器(ADC)的带宽和分辨率要求得以降低。两个通道匹配出色，而且在所有增益和带宽设置下都具有很高的无杂散动态范围，因此ADRF6520非常适合具有密集星座图、多个载波并存在邻近干扰的正交(IQ)通信系统。可通过串行端口接口(SPI)编程滤波器转折频率、使能和直流失调校正环路使能特性。

滤波器之前的第一个VGA提供27 dB的连续增益控制以及18 dB的最大增益，并设置差分输入阻抗为100 Ω。滤波器提供4极点巴特沃兹响应，具有1.0 dB转折频率：36、72、144、288、432、576和720 MHz。对于超出720 MHz的工作频率，可禁用并完全旁路滤波器，从而将-1 dB带宽扩展到1.25 GHz。提供宽带RMS检波器，用于监控滤波器输入端的信号。滤波器之后紧跟6 dB固定增益放大器。后置滤波器VGA提供27 dB的连续增益控制以及21 dB的最大增益。输出缓冲器提供额外的9 dB增益并提供20 Ω的差分输出阻抗。它们能够以优于55 dBc的HD3驱动1.5 V p-p至100 Ω负载。如果希望进行完全直流耦合操作，可以通过SPI禁用单个通道上独立的内置直流失调校正环路。高通转折频率由引脚CHP1和CHP2引脚上的外部电容和后置滤波器VGA增益确定。

ADRF6520采用3.15 V至3.45 V电源供电，最大功耗为410 mA。完全禁用时，功耗低于5 mA。ADRF6520采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为−40°C至+85°C。

应用

• 点到点及点到多点无线电
• 基带IQ接收机
• 分集接收机
• ADC驱动器
• 仪器仪表
• 医疗

• 匹配VGA和可编程滤波器
• 连续增益控制范围：54 dB
• 滤波器旁路模式I或Q带宽(BW)
• ±1 dB增益平坦度：>1250 Hz
• 4极点巴特沃兹滤波器I或Q带宽：36 MHz至720 MHz
• RMS检波器
• IMD3：>55 dBc（1.5 V p-p复合输出）
• HD2、HD3：>55 dBc（1.5 V p-p输出）
• 噪声系数：10.4 dB（最大增益时）
• NF < 11 dB（VGA2增益回退：12 dB）
• 100Ω差分输入、低阻抗输出
• 可选直流输出失调校正
• SPI可编程滤波转折频率和增益步进
• 3.3 V单电源，具有关断特性

ADRF6520ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：22.73（100-499个）；17.48（1000+个）

ADRF6520ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：22.73（100-499个）；17.48（1000+个）

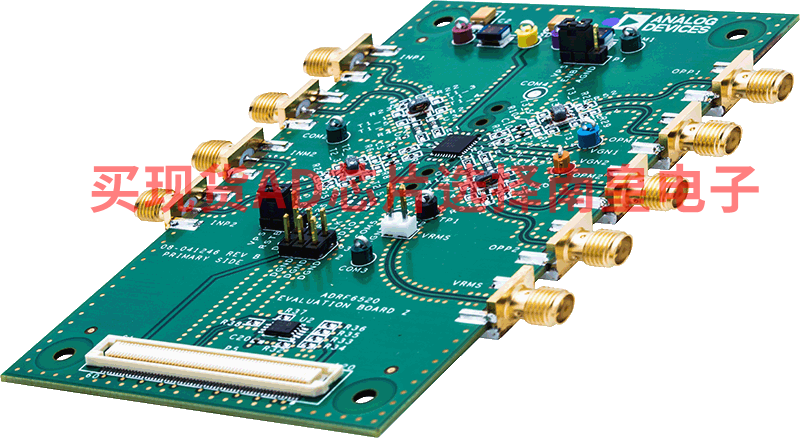

EVAL-ADRF6520：ADRF6520评估板

本用户指南介绍用于ADRF6520双通道、可编程、低通滤波器和可变增益放大器(VGA)的ADRF6520-EVALZ评估板套件，以及配置评估板的方法，以在单端或差分配置中评估ADRF6520。

ADRF6520具有滤波器旁路模式，可将带宽扩展至大于1 GHz。ADRF6520-EVALZ评估板允许用户测试ADRF6520提供的所有功能和特性，包括低通滤波、模拟增益控制和片上rms检波器。信号路径走线以直观的方式布置在评估板的左右侧并进行匹配，方便与其他评估板接口。

ADRF6520-EVALZ使用SDP-S控制器板和ADRF6520评估软件对其信号外设接口(SPI)端口进行编程。

ADRF6520的完整说明和技术规格参见ADRF6520数据手册。使用评估板时，应同时参阅数据手册和本用户指南。
