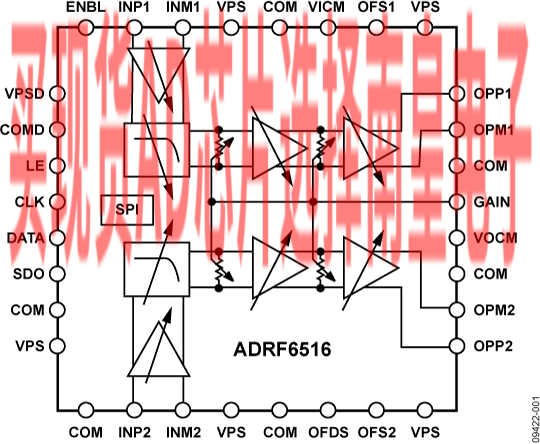

ADRF6516包括一对匹配的完全差分低噪声、低失真可编程滤波器和可变增益放大器(VGA)。每个通道都能够抑制较大的带外干扰信号，同时忠实放大所需信号，因而模数转换器(ADC)的带宽和分辨率要求得以降低。两个通道匹配出色，而且在所有增益和带宽设置下都具有很高的无杂散动态范围，因此ADRF6516非常适合具有密集星座图、多个载波并存在邻近干扰的正交(IQ)通信系统。

滤波器提供6极点巴特沃兹响应，其1 dB转折频率可通过SPI在1 MHz至31 MHz范围内进行编程，步进为1 MHz。滤波器之前的前置放大器提供3 dB或6 dB的SPI可编程增益选项，它可设置1600 Ω的差分输入阻抗，并具有1.1 V至1.8 V驱动范围、默认值为VPS/2的共模电压。

滤波器之后的可变增益放大器提供50 dB的连续增益控制，斜率为15.5 mV/dB，其最大增益可以通过SPI编程为不同的值。输出缓冲器提供30 Ω的差分输出阻抗，能够以2 V p-p驱动1 kΩ负载。输出共模电压默认为VPS/2，但可以通过驱动高阻抗VOCM引脚调整到最低700 mV。如果希望进行完全直流耦合操作，可以禁用独立的内置直流失调校正环路。高通转折频率由引脚OFS1和OFS2上的外部电容和VGA增益确定。

ADRF6516的工作电源电压为3.15 V至3.45 V；当编程为最高带宽设置时，其最大功耗为360 mA。禁用时的功耗低于9 mA。ADRF6516采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为-40°C至+85°C。

应用- 基带I/Q接收机 - 分集接收机 - ADC驱动器 - 点到点及点到多点无线电 - 仪器仪表 - 医疗

• 一对匹配的可编程滤波器和可变增益放大器(VGA)
• 连续增益控制范围： 50 dB
• 数字增益控制：15 dB
• 6极点巴特沃兹滤波器：1 MHz至31 MHz，步进1 MHz，1 dB转折频率
• 前置放大器和后置放大器增益步进
• IMD3：>65 dBc（1.5 V p-p复合输出）
• HD2、HD3：>65 dBc（1.5 V p-p输出）
• 差分输入和输出
• 灵活的输出和输入共模范围
• 可选直流输出失调校正
• SPI可编程滤波转折频率和增益步进
• 关断特性
• 3.3 V单电源供电

ADRF6516ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：12.43（100-499个）；11.33（1000+个）

EVAL-ADRF6516：ADRF6516评估板

ADRF6516-EVALZ是一款全功能评估板，专为用户轻松评估ADRF6516的全部特性而设计。该评估板提供USB接口，用于轻松编程滤波器并实现具有单端设置的两个通道（由于使用巴伦）输入和输出SMA连接。如果用户需要，卡片边沿上的输入和输出可提供全差分信号。通过VPS和COM测试点的线夹引线可实现+3.3 V/360 mA单电源接入；它的电压范围是+3.15 V至+3.45 V。ADRF6516-EVALZ板是一款4层FR4板。通过SPI端口可设置滤波器的截止频率，该端口可通过ADI网页上提供的ADRF6516 USB软件进行编程。
