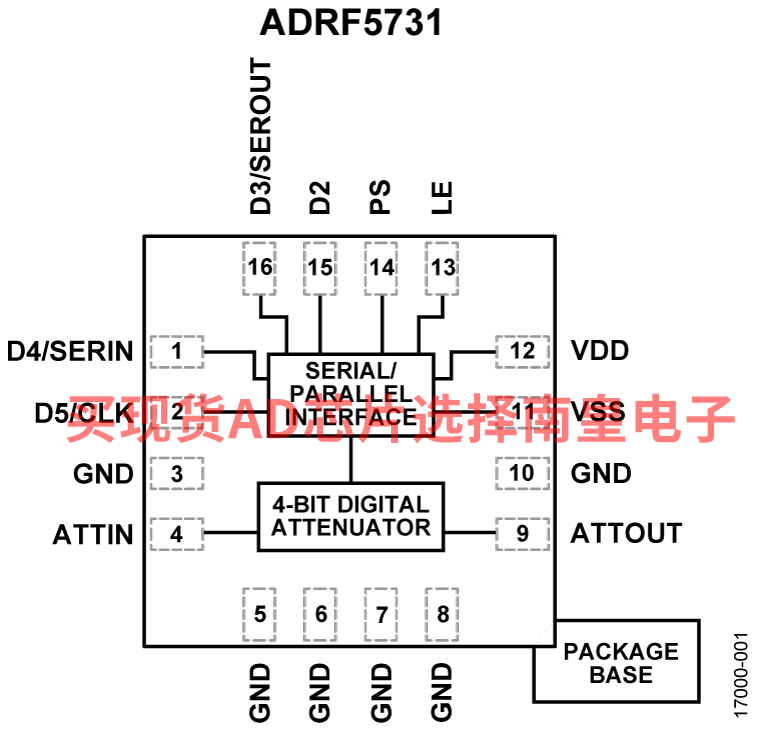

ADRF5731 是一款硅、4 位数字衰减器，以 2 dB 步长提供 30 dB 的衰减控制范围。

该器件的工作频率范围为 100 MHz 至 40 GHz，提供优于 3.5 dB 的插入损耗。在所有状态下，ADRF5720 的 ATTIN 端口具有 26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。

ADRF5731 需要 +3.3 V 和 ?3.3 V 双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5731 与 ADRF5721（低频截止版本）引脚兼容，工作频率范围为 9 kHz 至 40 GHz。

ADRF5731 RF 端口设计用于匹配 50 Ω 的特征阻抗。

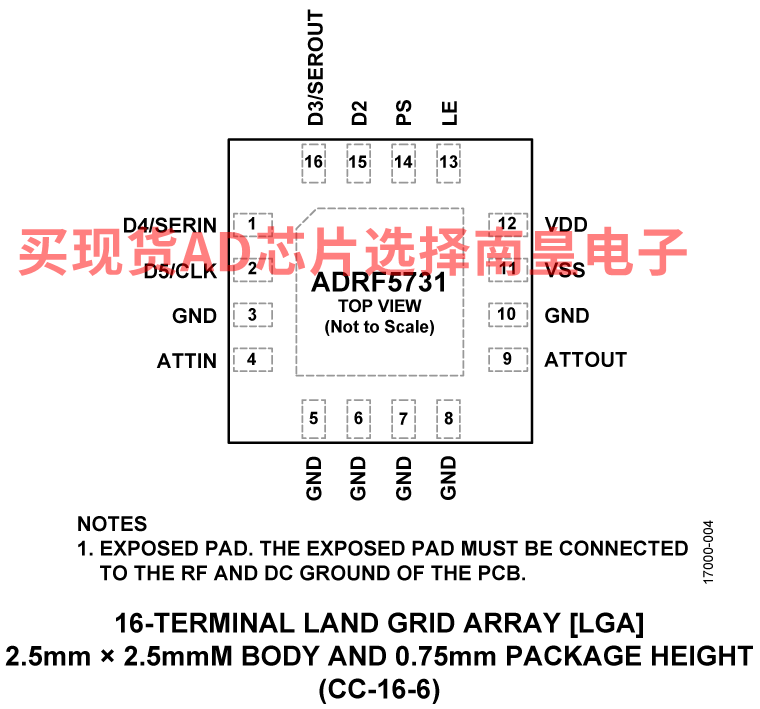

ADRF5731 采用符合 RoHS 标准的 16 引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为 ?40°C 至 +105°C。

应用

• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施：5G 毫米波
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：100 MHz 至 40 GHz
• 衰减范围：2 dB 步进至 30 dB
• 低插入损耗
  • 1.7 dB 至 18 GHz
  • 2.2 dB 至 26 GHz
  • 3.5 dB 至 40 GHz
• 衰减精度
  • ±(0.1 + 2.0%)的衰减状态，最高 18 GHz
  • ±(0.2 + 2.5%)的衰减状态，最高 26 GHz
  • ±(0.5 + 10.0%)的衰减状态，最高 40 GHz
• 高 RF 输入功率处理：26 dBm 平均值，30 dBm 峰值
• 相对相位中的紧凑分布

• 典型步进误差
  • ±0.15 dB 至 18 GHz
  • ±0.20 dB 至 26 GHz
  • ±0.60 dB 至 40 GHz
• 高输入线性度
  • P0.1dB 插入损耗状态：30 dBm
  • P0.1dB 其他衰减状态：26 dBm
  • IP3：50 dBm（典型值）
• 无低频开关杂散
• SPI 和并行模式控制，CMOS/LVTTL 兼容
• RF 幅度建立时间（0.1 dB 最终 RF 输出）：230 ns
• 2.5 mm × 2.5 mm、16 引脚 LGA 封装
• 与 ADRF5721 引脚兼容，低频截止版本

ADRF5731BCCZN，封装：16-Lead LGA (2.5mm x 2.5mm x 0.75mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 105C，AD官网报价：94.73（100-499个）；75.81（1000+个）

ADRF5731BCCZN-R7，封装：16-Lead LGA (2.5mm x 2.5mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：94.73（100-499个）；75.81（1000+个）

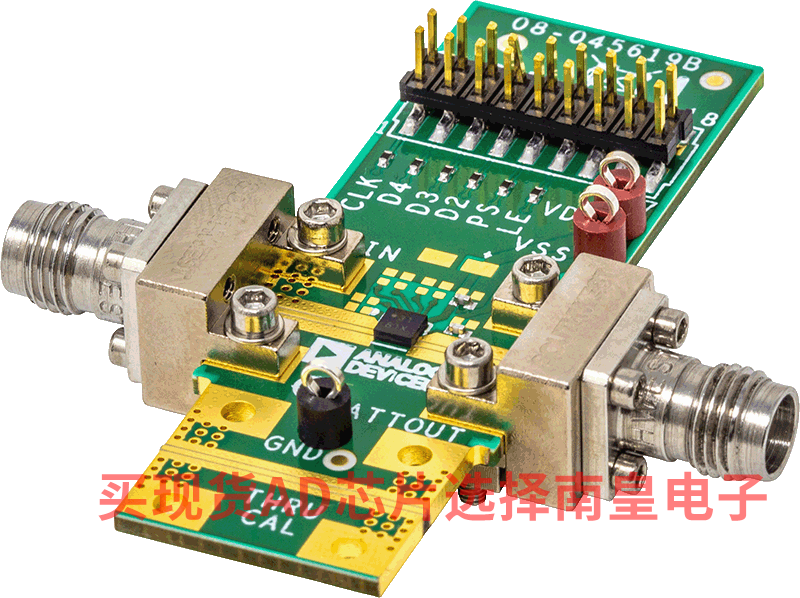

EVAL-ADRF5731：ADRF5731 评估板

ADRF5731-EVALZ是一款4层评估板。每个铜层厚2.2 mil（1.5盎司），由电介质材料隔开。

所有RF和直流走线布设在顶部铜层上，而内层和底层均为接地层，为RF传输线路提供实心接地层。顶部电介质材料为12 mil Rogers RO4003，提供较佳高频性能。中间和底部电介质材料可提供机械强度。电路板总厚度为62 mil，以便在板边缘连接2.4 mm RF启动器。
