ADRF5721是一款硅、4位数字衰减器，以2 dB步长提供30 dB的衰减控制范围。

该器件的工作频率范围为9 kHz至40 GHz，提供优于3.4 dB的插入损耗。在所有状态下，ADRF5721的ATTIN端口具有26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。

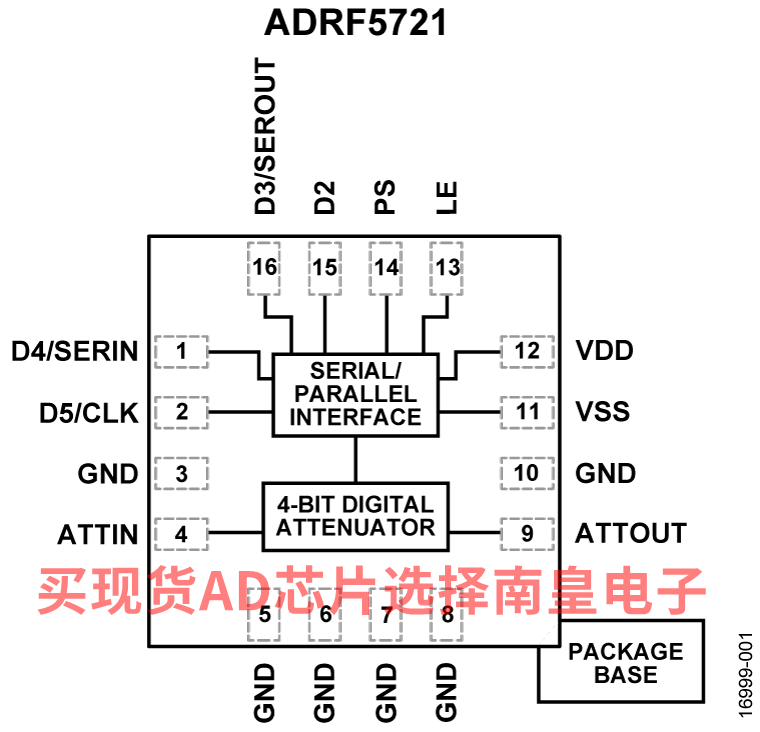

ADRF5721需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5721与ADRF5731（快速切换版本）引脚兼容，工作频率范围为100 MHz至40 GHz。

ADRF5721 RF端口设计用于匹配50 Ω的特征阻抗。

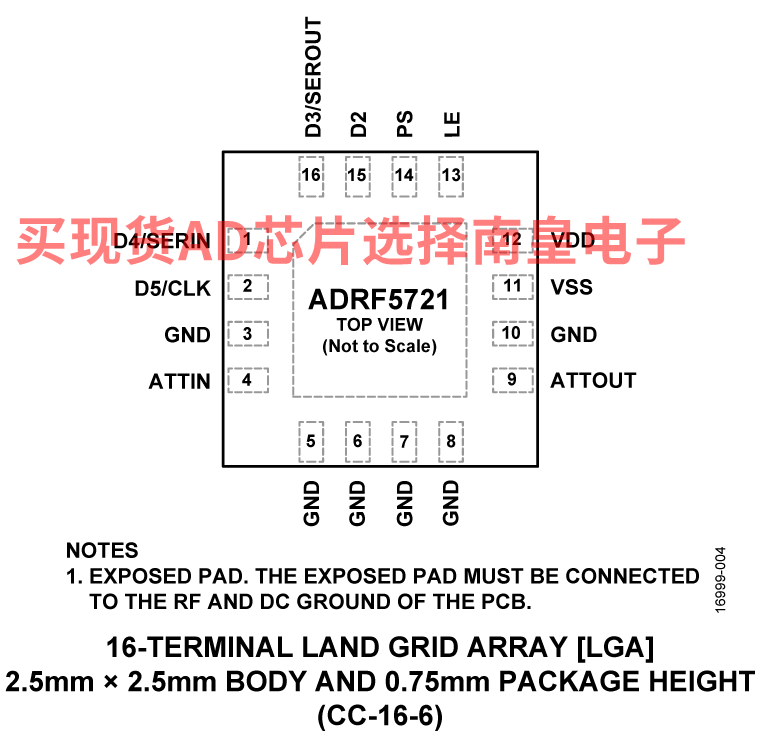

ADRF5721采用符合RoHS标准的16引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

应用

• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施：5G毫米波
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：9 kHz至40 GHz
• 衰减范围：2 dB步进至30 dB
• 低插入损耗

  • 1.6 dB 至 18 GHz
  • 2.0 dB 至 26 GHz
  • 3.4 dB 至 40 GHz
• 衰减精度

  • ±(0.1 + 1.0%) 的衰减状态，最高18 GHz
  • ±(0.1 + 2.5%)的衰减状态，最高26 GHz
  • ±(0.6 + 10.0%)的衰减状态，最高40 GHz
• 典型步进误差

  • ±0.15 dB 至 18 GHz
  • ±0.20 dB 至 26 GHz
  • ±0.60 dB 至 40 GHz

• 高输入线性度

  • P0.1dB插入损耗状态：30 dBm
  • P0.1dB其他衰减状态：26 dBm
  • IP3: 50 dBm（典型值）
• 高RF输入功率处理：26 dBm平均值，30 dBm峰值
• 相对相位中的紧凑分布
• 无低频开关杂散
• SPI和并行模式控制，CMOS/LVTTL兼容
• RF幅度建立时间（0.1 dB最终RF输出）：8.5 μs
• 2.5 mm × 2.5 mm、16引脚LGA封装
• 与ADRF5731引脚兼容，快速切换版本

ADRF5721BCCZN，封装：16-Lead LGA (2.5mm x 2.5mm x 0.75mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 105C，AD官网报价：99.46（100-499个）；79.60（1000+个）

ADRF5721BCCZN-R7，封装：16-Lead LGA (2.5mm x 2.5mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：99.46（100-499个）；79.60（1000+个）

EVAL-ADRF5721：ADRF5721 评估板

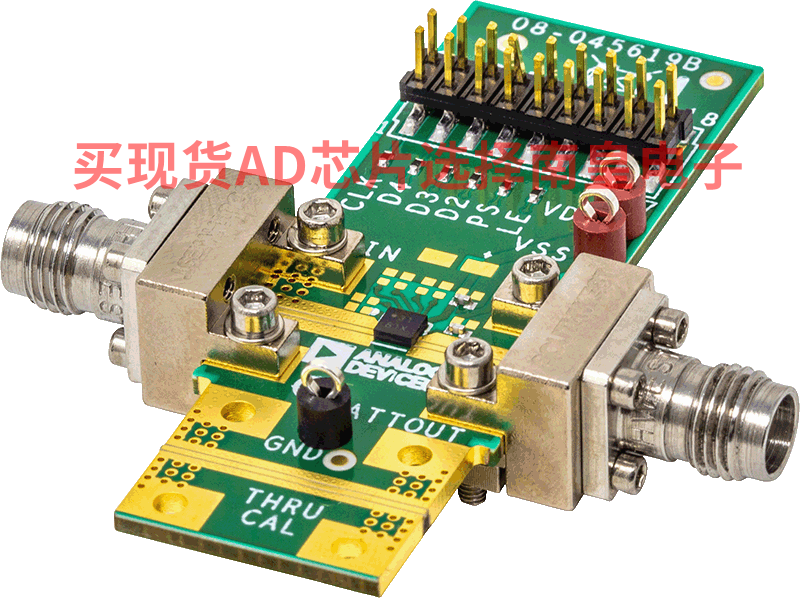

ADRF5721-EVALZ是一款4层评估板。顶部和底部铜层厚2.2 mil（1.5盎司），由电介质材料隔开。

所有RF和直流走线布设在顶部铜层上，而内层和底层均为接地层，为RF传输线路提供实心接地层。顶部电介质材料为12 mil Rogers RO4003，提供最佳高频性能。中间和底部电介质材料可提供机械强度。电路板总厚度为62 mil，以便在板边缘连接2.4 mm RF启动器。
