ADRF5720是一款硅、6位数字衰减器，以0.5 dB步长提供31.5 dB的衰减控制范围。

该器件的工作频率范围为9 kHz至40 GHz，提供优于4.5 dB的插入损耗和出色的衰减精度。在所有状态下，ADRF5720的ATTIN端口具有27 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。

ADRF5720需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5720与ADRF5730（快速切换版本）引脚兼容，工作频率范围为100 MHz至40 GHz。

ADRF5720 RF端口设计用于匹配50 ?的特征阻抗。对于宽带应用，RF传输线路上的阻抗匹配可以进一步优化高频插入损耗、回波损耗和衰减精度特性。有关更多详情，请参考“电气规格”部分、“典型性能参数”部分和“应用信息”部分。

ADRF5720采用符合RoHS标准的24引脚、4 mm × 4 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

应用

• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施：5G毫米波
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：9 kHz至40 GHz
• 衰减范围：0.5 dB步进至31.5 dB
• 具有阻抗匹配的低插入损耗

  • 2.0 dB，最高为18 GHz
  • 2.8 dB，最高为26 GHz
  • 4.5 dB，最高为40 GHz
• 具有阻抗匹配的衰减精度

  • ±(0.20 + 1.0%)的衰减状态，最高18 GHz
  • ±(0.20 + 1.5%)的衰减状态，最高26 GHz
  • ±(0.40+ 3.0%)的衰减状态，最高40 GHz
• 具有阻抗匹配的典型步进误差

  • ±0.25 dB，最高为26 GHz
  • ±0.65 dB，最高为40 GHz

• 高输入线性度

  • P0.1dB插入损耗状态：30 dBm
  • P0.1dB其他衰减状态：27 dBm
  • IP3: 50 dBm（典型值）
• 高RF输入功率处理：27 dBm平均值，30 dBm峰值
• 相对相位中的紧凑分布
• 无低频杂散信号
• SPI和并行模式控制，CMOS/LVTTL兼容
• RF幅度建立时间（0.1 dB最终RF输出）：8 µs
• 24引脚、4 mm × 4 mm LGA封装
• 与ADRF5730引脚兼容，快速切换版本

ADRF5720BCCZN，封装：24-Terminal LGA (4mm x 4mm x 0.75mm w/ 2.4 mm EP)，包装形式及数量：Cut Tape,100，工作温度：-40 to 105C，AD官网报价：94.53（100-499个）；75.65（1000+个）

ADRF5720BCCZN-R7，封装：24-Terminal LGA (4mm x 4mm x 0.75mm w/ 2.4 mm EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：94.53（100-499个）；75.65（1000+个）

EVAL-ADRF5720：ADRF5720 评估板

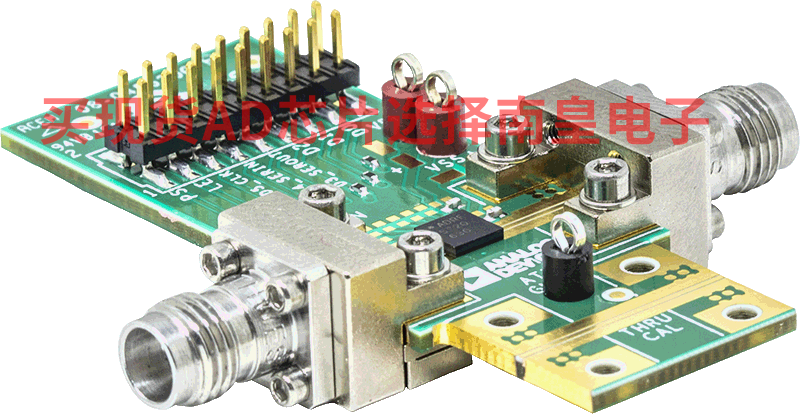

ADRF5720-EVALZ是一款4层评估板。每个铜层厚0.7mil（0.5盎司），由电介质材料隔开。

所有RF和直流走线布设在顶部铜层上，而内层和底层均为接地层，为RF传输线路提供实心接地层。顶部电介质材料为8 mil Rogers RO4003，提供良好的高频性能。中间和底部电介质材料可提供机械强度。电路板总厚度为62 mil，以便在板边沿连接2.4mm RF启动器。
