ADRF5300 是一款利用硅工艺制造的反射式单刀四掷 (SPDT) 开关。

ADRF5300 专为 24GHz 至 32 GHz 的 5G 应用而开发。ADRF5300 套件具有 1.1dB 的低插入损耗、38 dB 的高隔离以及 28 dBm 平均值和 36dBm 峰值的射频 (RF) 输入功率处理能力。

ADRF5300 包含一个负电压发生器 (NVG)，由施加到 VDD 引脚的 3.3 V (VDD) 单一正电源供电。该套件采用互补金属氧化物半导体 (CMOS) 和低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。

ADRF5300 采用符合 RoHS 标准的 20 端子 3 mm x 3 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C的温度范围内工作。

应用

• 工业扫描仪
• 测试仪器仪表
• 蜂窝基础设施：5G 毫米波
• 军用射频、雷达和电子对抗措施 (ECM)
• 微波射频和甚小孔径终端 (VSAT)

• 反射式设计
• 低插入损耗：1.1 dB
• 高隔离度：38 dB
• 高输入线性度
  • P0.1dB：37 dBm
  • IP3：65 dBm
• RF建立时间（0.1 dB最终RF输出）：70 ns

• 高RF功率处理
  • 28 dBm（平均值）
  • 36 dBm（峰值）
• 3.3 V单电源供电
  • 内部负电压发生器
• 符合RoHS标准的20引脚、3 mm × 3 mm LGA封装

ADRF5300BCCZN，封装：20-lead LGA (3mm × 3mm)，包装形式及数量：Cut Tape,1500，工作温度：-40 to 105C，AD官网报价：14.09（100-499个）；11.64（1000+个）

ADRF5300BCCZN-R7，封装：20-lead LGA (3mm × 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：14.09（100-499个）；11.64（1000+个）

ADRF5300BCCZN-RL，封装：20-lead LGA (3mm × 3mm)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：14.09（100-499个）；11.64（1000+个）

EVAL-ADRF5300：评估 ADRF5300，硅、SPDT 交换芯片、反射型、24 GHz 至 32 GHz

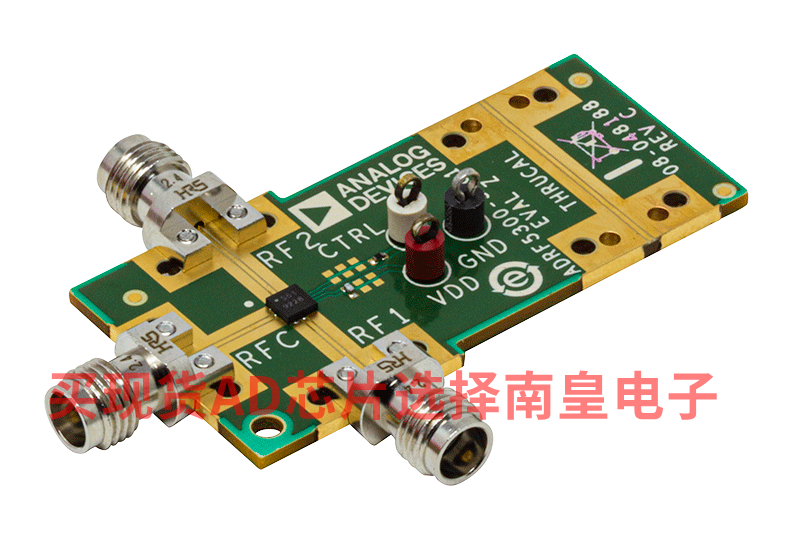

ADRF5300-EVALZ 旨在评估 ADRF5300 硅、SPDT、反射式交换芯片的特性和性能，该套件的频率范围为 24 GHz 至 32 GHz。ADRF5300-EVALZ（见图1）装有 2.4 mm Hirose 连接器。

有关 ADRF5300 的完整详细信息，请参阅 ADRF5300 数据手册，在使用 ADRF5300-EVALZ 时，必须同时参阅该数据手册和本用户指南。
