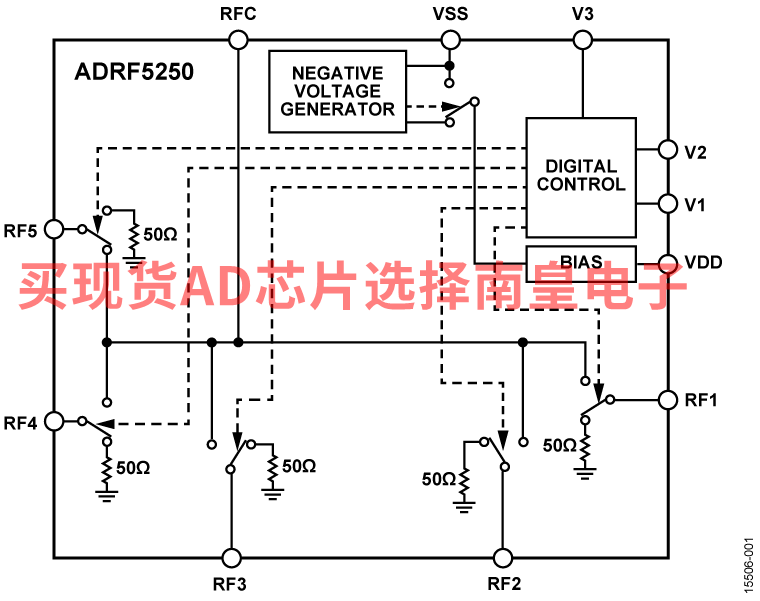

ADRF5250是一款通用型单刀五掷(SP5T)、非反射式开关，采用硅工艺制造。ADRF5250采用4 mm × 4 mm、24引脚引线框芯片级封装(LFCSP)，在100 MHz至6 GHz频率范围内提供高隔离度和低插入损耗。

ADRF5250集成负电压发生器，当VSS引脚接地时，可采用施加于VDD引脚的3.3 V至5 V单正电源供电。当?3.3 V外部负电源电压施加于VSS引脚时，可禁用负电压发生器。ADRF5250提供1.8 V逻辑兼容、3引脚控制接口。

应用

• 蜂窝/4G 基础设施
• 无线基础设施
• 移动无线电
• 测试设备

• 非反射式50 Ω设计
• 低插入损耗：1.5 dB（4 GHz时）
• 高隔离度：50 dB（4 GHz时）
• 高输入线性度
  • 0.1 dB压缩(P0.1dB)：34 dBm（典型值）
  • 三阶交调截点(IP3)：57 dBm（典型值）
• 85°C时高功率处理能力
  • 33 dBm（通过路径）
  • 27 dBm（端接路径）
• ESD额定值
  • 3.5 kV HBM，2级
• 单电源或双电源供电
  • 可选内部负电压发生器(NVG)
• 1.8 V逻辑兼容控制

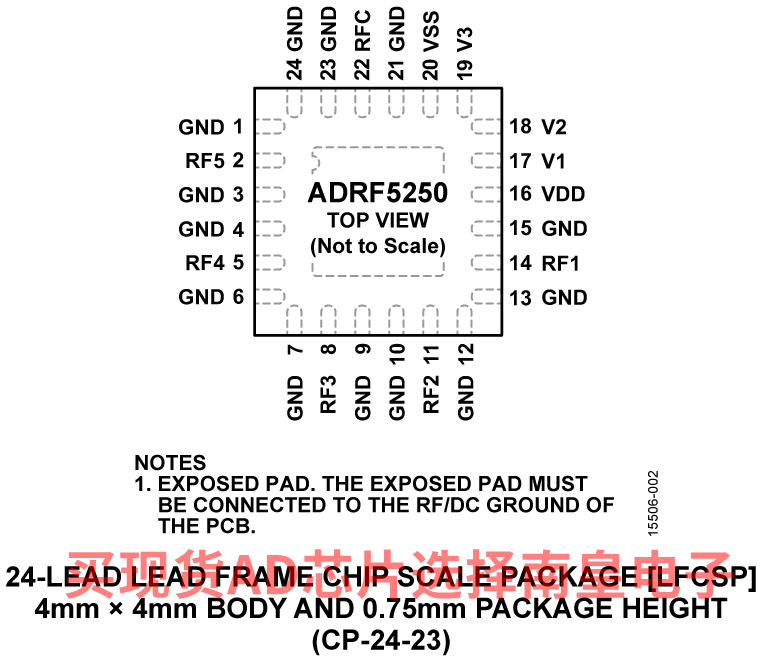

• 4 mm × 4 mm、24引脚LFCSP封装

ADRF5250BCPZ，封装：20-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 105C，AD官网报价：4.51（100-499个）；3.29（1000+个）

ADRF5250BCPZ-R7，封装：20-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：4.51（100-499个）；3.29（1000+个）

ADRF5250BCPZRL，封装：20-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：4.51（100-499个）；3.29（1000+个）

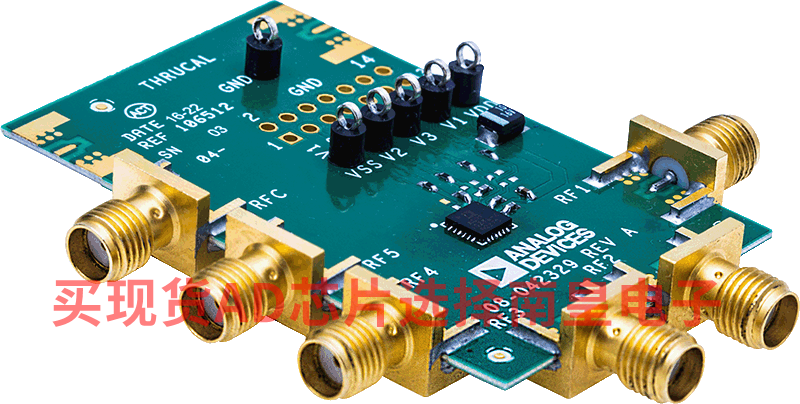

EVAL-ADRF5250：ADRF5250 评估板

ADRF5250-EVALZ是一款4层Rogers 4350B评估板。正常工作时需使用3.3V或5V VDD电源。它还集成负电源发生器，根据施加的VSS电源电压使能或禁用。当VSS为0V或-3.3V时，负电源发生器分别使能或禁用。ADRF5250具有3位1.8V逻辑兼容控制接口，通过V1、V2、V3测试点TP1、TP2和TP4来控制。V1和V3测试点对应ADRF5250数字控制接口的最低有效位(LSB)和最高有效位(MSB)。

RF路径模式可参照在ADRF5250数据手册中找到的数字控制电压真值表确定。有关详情参见ADRF5250数据手册的“应用信息”部分。
